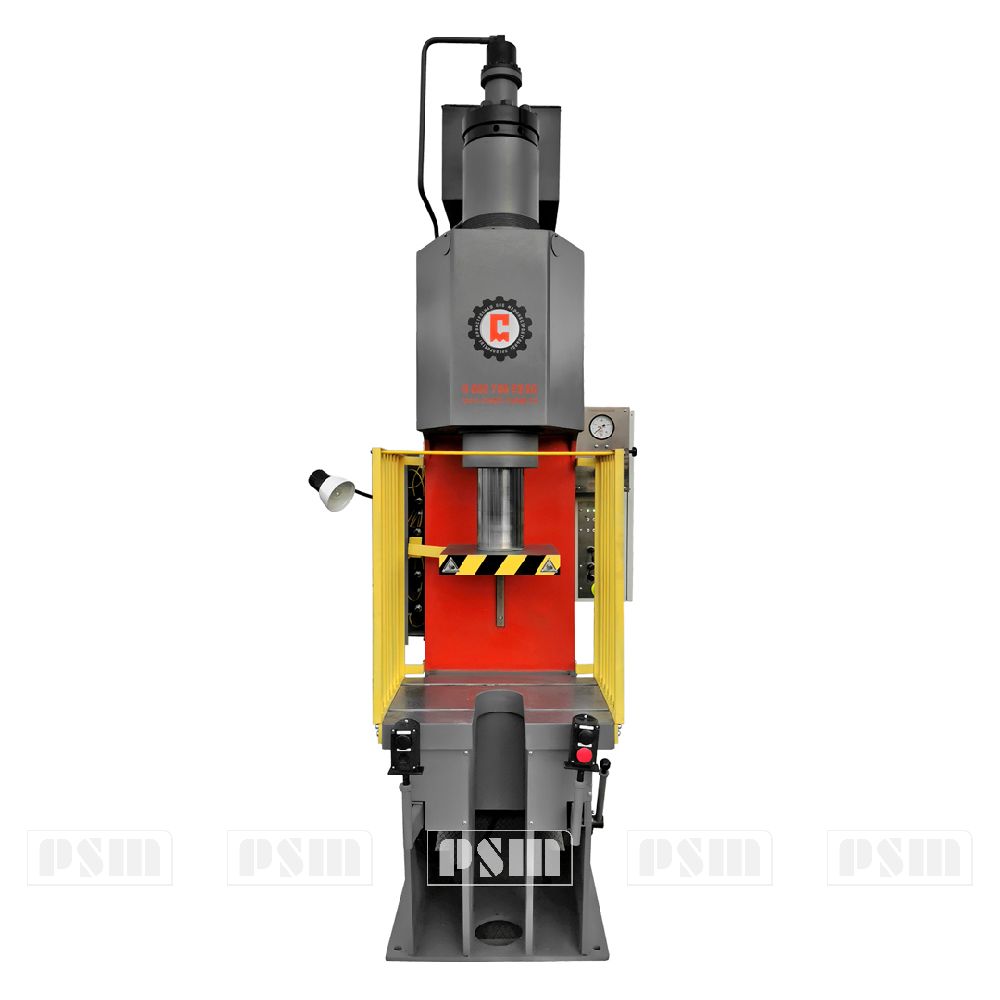

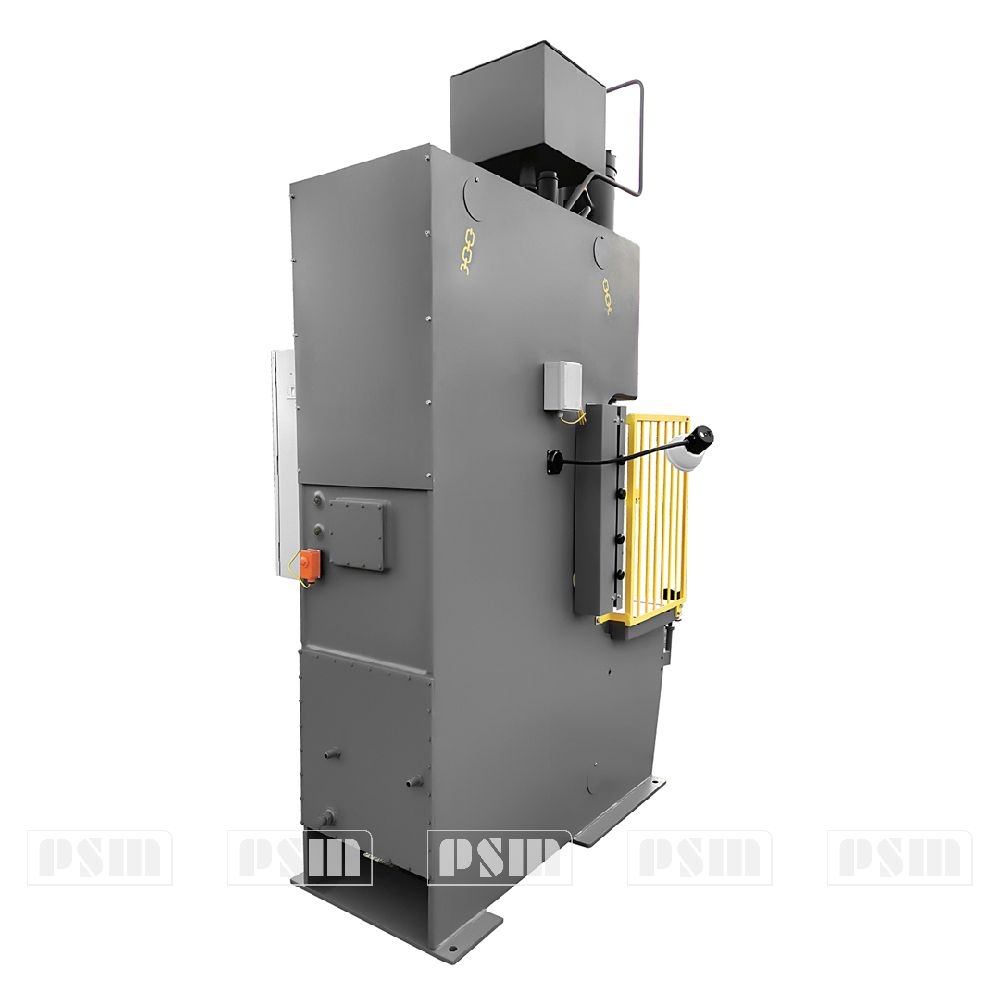

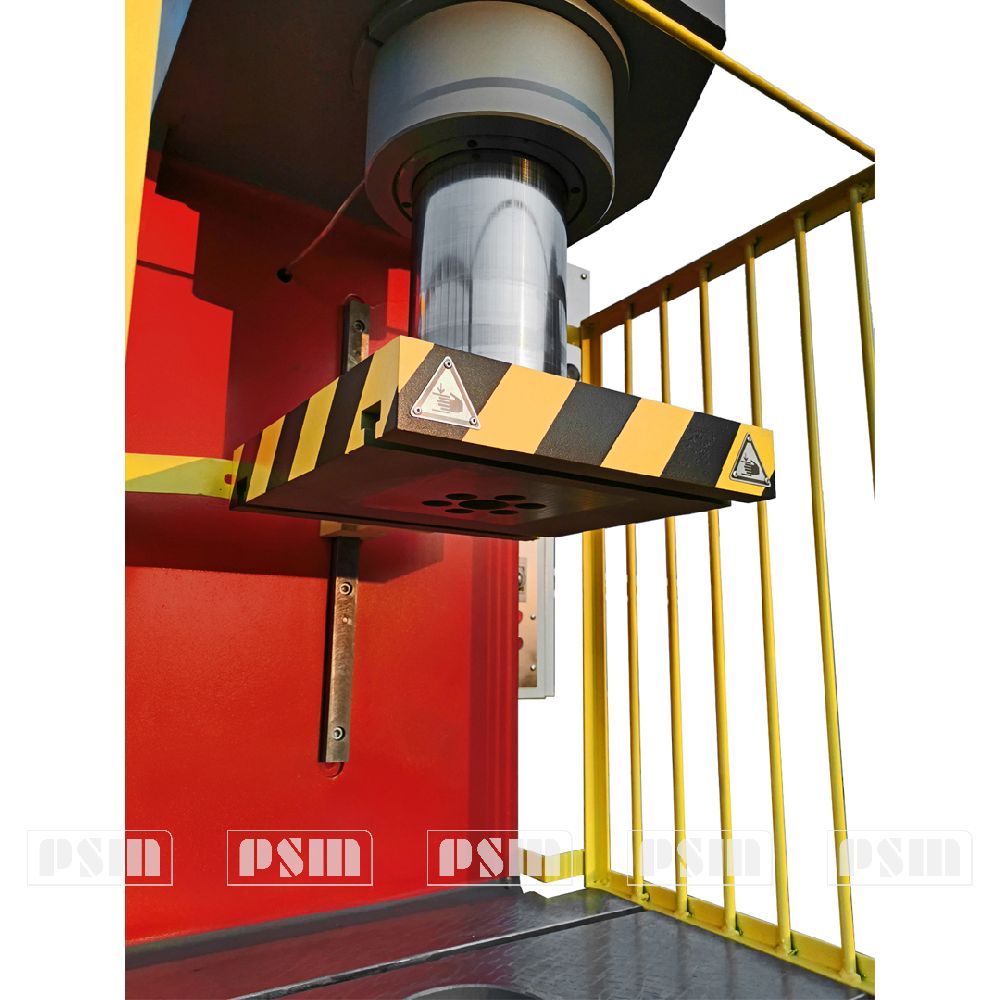

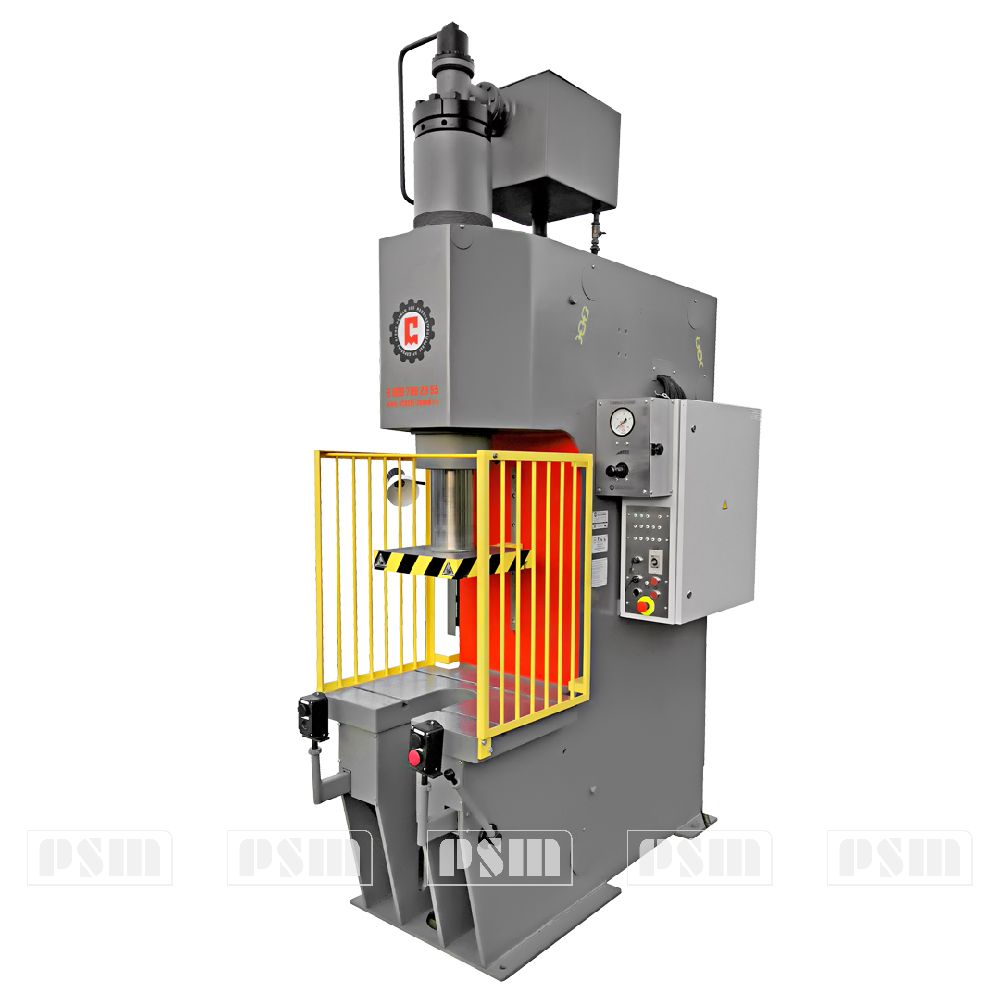

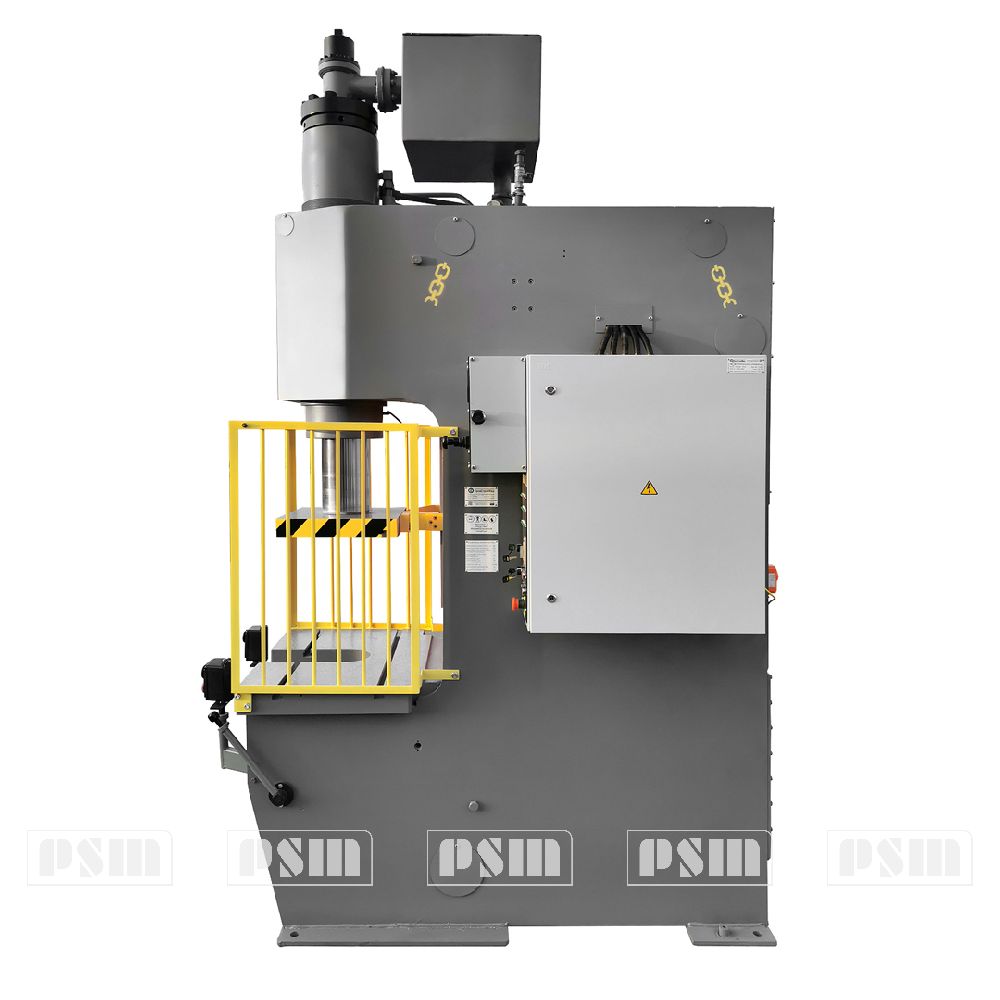

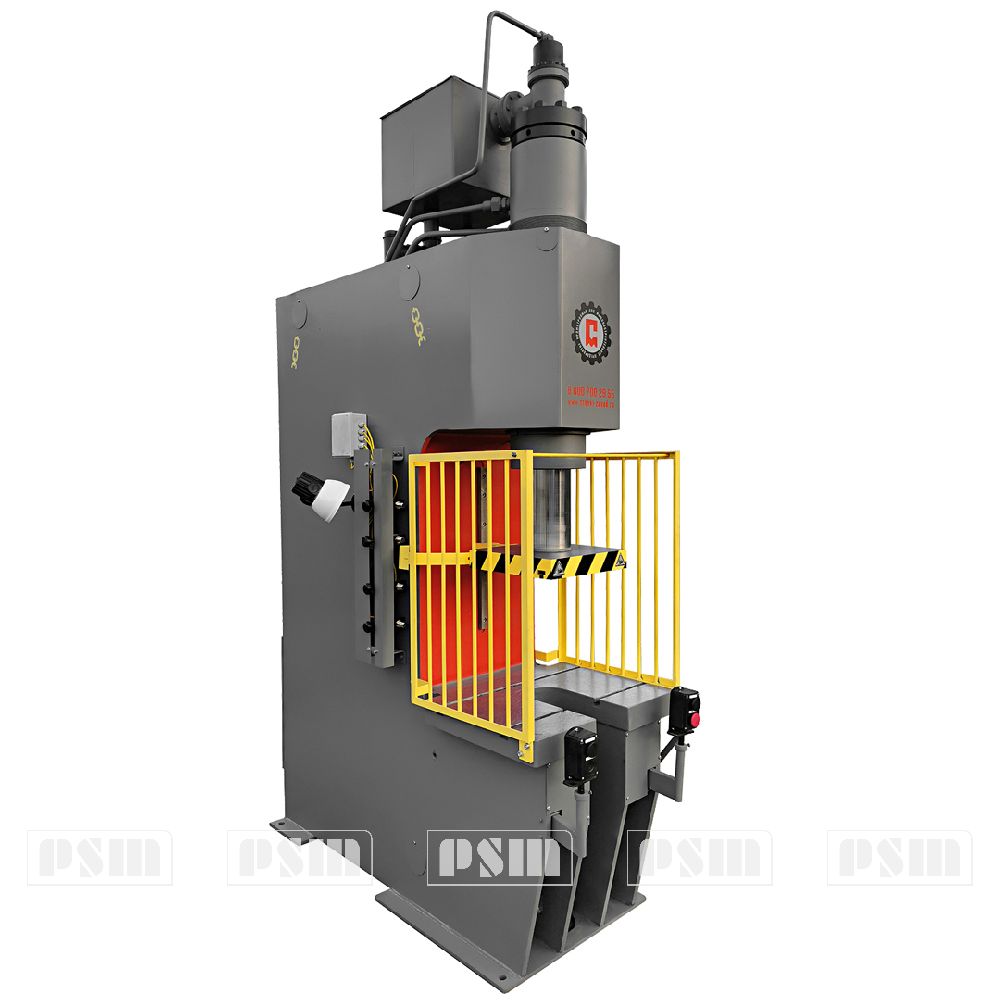

Пресс гидравлический одностоечный без гидроподушки П6328Б-01

Артикул: PSMK090041
П6328Б-01
П6328Б.01
П6328Б.01
П6328Б.01
П6328Б.01
П6328Б.01
П6328Б.01
П6328Б.01
П6328Б.01
П6328Б.01
П6328Б.01
П6328Б.01
П6328Б-01
П6328Б.01
П6328Б.01
П6328Б.01
П6328Б.01
П6328Б.01
П6328Б.01
П6328Б.01
П6328Б.01
П6328Б.01
П6328Б.01
П6328Б.01
Запросить
коммерческое предложение
Нужна консультация? Закажите обратный звонок
Мы свяжемся с Вами в ближайшее время
Остались вопросы? Свяжитесь с нами удобным способом
Назначение
Характеристики
Описание
Комплектация

Технические характеристики П6328Б-01

Номинальное усилие пресса, кН630
Наибольший ход ползуна, мм:500
Расстояние от оси штока до станины, мм320
Максимальное расстояние между столом и ползуном, мм710
Наибольшее расстояние между правильным столом и ползуном, мм 615
Размеры стола, мм710х560
Размеры правильного стола, мм360x1600
Расстояние от уровня пола до плоскости стола, мм730
Скорость ползуна не менее:
- при холостом ходе, мм/с220
- при возвратном ходе, мм/с310
- при рабочем ходе, мм/с10
Мощность привода, кВт15
Габариты:
Длина, мм1060
Ширина, мм1800
Высота, мм3000
Масса, кг3100
Технические изменения, существенно не влияющие на характеристики прессов, завод-изготовитель оставляет за собой

НАЗНАЧЕНИЕ

Пресс гидравлический одностоечный усилием 630 кН, модели П6328Б-01 относится к универсальному виду оборудования для выполнения различных операций обработки давлением. Основными операциями, выполняемыми на прессе, являются монтажно-запрессовочные, штамповочные, прошивочно-калибровочные, рихтовочные.

При установке правильного стола пресс П6328Б-01 может быть использован для правки.

Нагружение пресса П6328Б-01 следует производить по центру ползуна пресса. Эксцентричное нагружение при работе на прессе не допускается. Пресс не предназначен для выполнения разделительных операций типа вырубки, обрезки, а так же для горячештамповочных работ.

Пресс П6328Б-01 изготовлен по ТУ3822-007-81244053-2010.

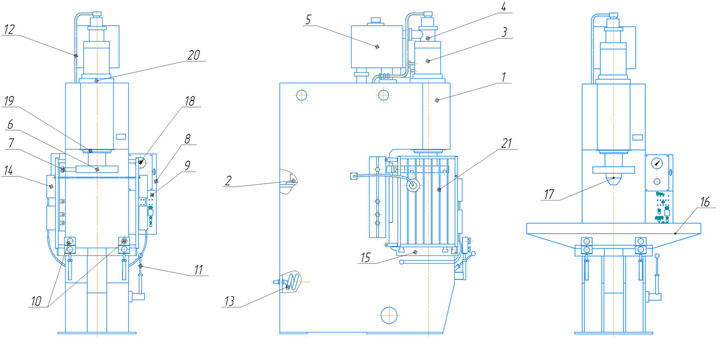

СОСТАВ ПРЕССА

Пресс гидравлический П6328Б, П6328

1

Станина

2

Гидроагрегат

3

Цилиндр

4

Клапан наполнения

5

Бак наполнения

6

Ползун

7

Флажок для взаимодействия с конечными выключателями

8

Электрошкаф

9

Пульт управления

10

Кнопочные посты управления

11

Рукоятка рычажного управления

12

Трубопровод

13*

Маслоохладитель*

14*

Фотозащита*

15

Стол

16*

Правильный стол*

17*

Боек*

18

Манометр давления

19

Разрезное кольцо

20

Гайка

21

Защитное ограждение

* Опция - Поставляется только по требованию заказчика за дополнительную плату

Устройство пресса П6328Б-01

Все узлы прессов установлены на станине 1. Станина сварной конструкции имеет верхнюю и нижнюю консоли и вертикальную стойку, в средней части проема, которой имеется емкость для масла.

На верхней раме емкости устанавливается гидроагрегат 2. В верхней консоли закреплен цилиндр 3 при помощи разрезного кольца 19, гайки 20 и винтов, которыми центрируется для получения норм точности цилиндр.

На верхнем торце цилиндра установлен клапан наполнения 4, с которым соединен бак наполнения 5. К нижнему торцу штока цилиндра крепится ползун 6, с направляющей планкой на станине, предотвращающей поворот ползуна со штоком вокруг вертикальной оси. Слева на ползуне закреплен кронштейн с флажком 7 для взаимодействия с конечными выключателями, установленными на левой стороне стойки пресса.

С правой стороны на стойке пресса закреплен электрошкаф 8 с кнопочной панелью 9 и манометром 18. Внутри шкафа и на станине пресса размещено электрооборудование.

Нижняя консоль пресса служит столом 15 для установки инструмента или правильного стола 16, на который может быть установлено приспособление для правки. На прессе установлено защитное ограждение 21.

На передней части нижней консоли закреплены с возможностью регулировки пульты двухрукого управления 10, а справа рукоятка рычажного управления 11.

Внутри станины размещены узлы рычажного управления и трубопровод 12, соединяющих гидроагрегат 2 с цилиндром и манометрами.

С прессом по особому заказу за отдельную плату могут быть поставлены маслоохладитель 13, узел фотозащиты 14, правильный стол 16 и боек 17.

При работе с правильным столом 16 защитное ограждение 21 должно быть демонтировано.

Гидросистема пресса П6328Б-01

Гидросистема пресса состоит из рабочего цилиндра поршневого типа, гидроагрегата серии П32А, клапана наполнения, бака наполнения, трубопроводов и емкости для рабочей жидкости, вва­ренной в станину. Гидроагрегат встраивается в проем станины пресса, накрывая выполненную в станине емкость для рабочей жидкости. Описание устройства гидро­агрегата, его работа, а также инструкция по его эксплуатации даны в руководстве по эксплуатации гидроагрегата.

В качестве рабочей жидкости следует использовать масло минеральное с вязкостью 20... 40 с Ст., класс чистоты 12 по ГОСТ 17216.

Схема гидравлическая пресса П6328Б-01

Гидросхема пресса П6328Б-01

При эксплуатации особое внимание следует обратить на следующее:

  • запрещается работа гидроагрегата при температуре масла выше 323 К (+50°С) ;
  • запрещается включать электродвигатель при уровне масла в баке ниже нижнего маслоуказателя;
  • запрещается остановка двигателя под нагрузкой.

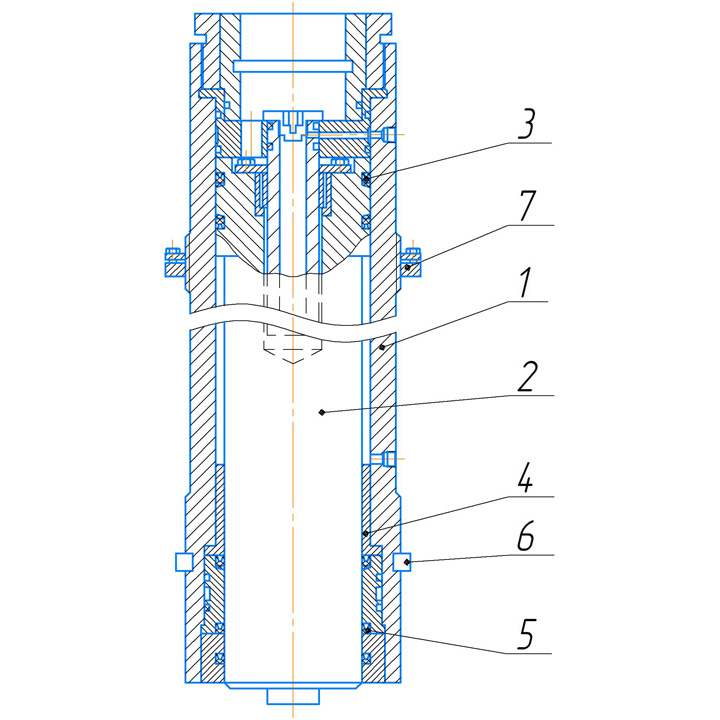

Цилиндр пресса П6328Б-01

Рабочий цилиндр представляет собой конструкцию цилиндра поршневого типа, с встроенным в шток плунжером ускоренного хода, состоящим из стального корпуса 1, стального поршня-штока 2, двух манжет 3.

Цилиндр пресса П6328Б-01

Направление хода штока обеспечивает стальная втулка 4. Направление хода плунжера в штоке обеспечивает поверхность в верхней части поршня. Уплотняется штоковая полость резиновыми манжетами 5.

Крепление цилиндра к станине производится при помощи опорного бурта из 2-х полуколец 6 и гайки 7. Сферические поверхности на полукольцах и гайке с соответствующими им сферами в опорной плите станины и промежуточном фланце между верхней плитой и гайкой позволяют центрировать цилиндр винтами в фланце приваренном к верхней плите станины при получении необходимых норм точности. Подвод жидкости от гидроагрегата в поршневую и штоковую полости осуществляется через резьбовые отверстия. При работе пресса упор поршня во втулки поз.4 не допускается.

Система смазки пресса П6328Б-01

Рабочие органы цилиндра, насосов и гидроаппаратуры постоянно смазываются рабочей жидкостью – маслом и не требуют специальной смазки. Опоры электродвигателя, оси рычагов, направляющие смазываются густой смазкой посредством пресс-масленок и кистью.

Карта смазки пресса П6328Б, П6328

Объект

Материал

Способ

Частота

1

Ось рукоятки и планки

ЦИАТИМ-203

ГОСТ 8773-73

Пресс- масленка

2 недели

2

Ось рычага

3

Направляющая ползуна

Кистью

1 недели

4

Оси рычагов (управление)

2 недели

5

Оси рычагов (управление)

Пресс- масленка

2 недели

6

Электродвигатель

(гидроагрегат)

6 месяцев

7

Устройство фотозащиты и ее работа. (Опция)

На прессе может быть установлена автономная группа узлов фотозащиты, состоящая из двух кронштейнов и двух стальных решеток, закреп­ленных на боковых листах станины, скрепленных кронштейнами и тягой между собой. На передних кронштейнах установлены два осветителя и два светоприемника.

Фотозащиту следует применять для дополнительной защиты обслужи­вающего персонала при двуруком управлении и при необходимости одно­рукого управления для всех режимов работы пресса.

При включенной фотозащите пересечение световых лучей в наладоч­ном режиме обеспечивает останов ползуна при ходе вниз, при кнопоч­ном полуавтоматическом и автоматическом режимах управления - включа­ет возвратный ход ползуна и останов его в исходном положении.

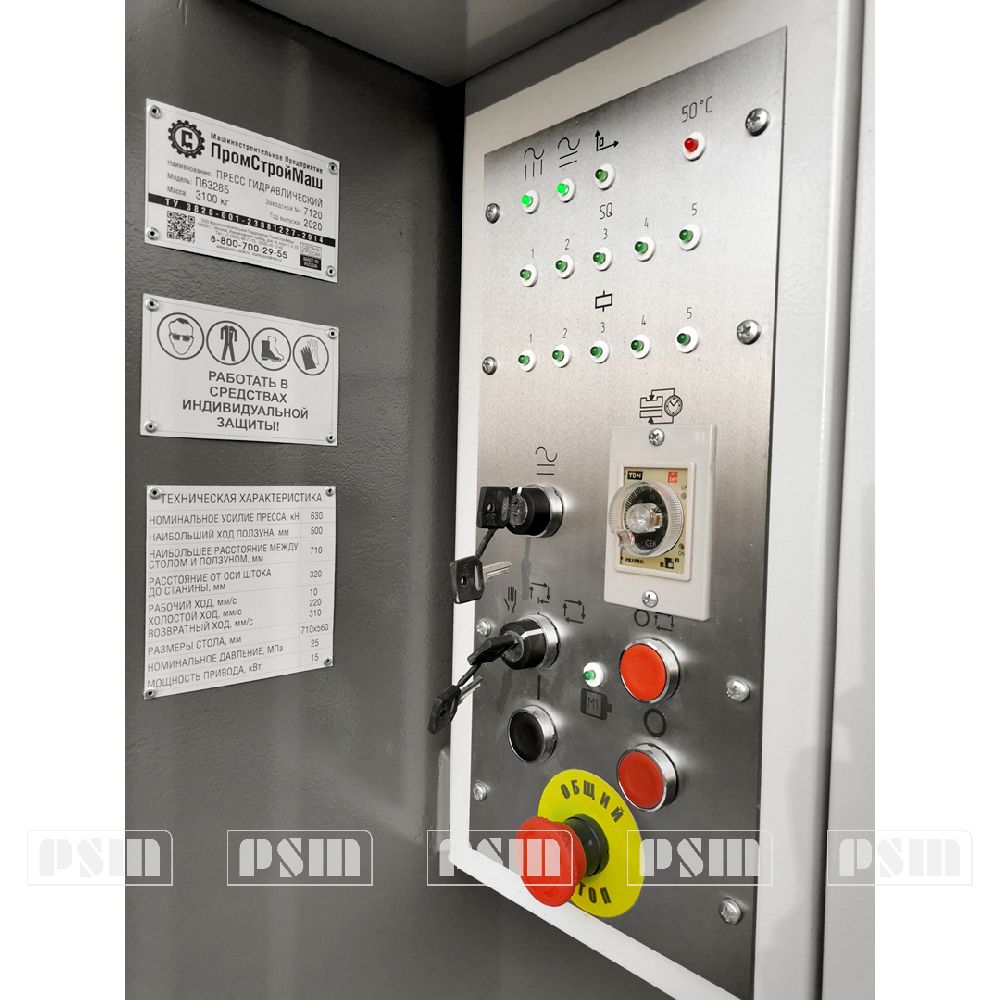

Органы управления прессом П6328Б-01

органы управления прессом  П6328Б, П6328

1

Индикатор питания «Сеть»

2

Индикатор «Схема включена»

3

Индикатор возврата в исходное положение

4

Индикатор «Перегрев масла»

5

Блок индикации работы концевых выключателей

6

Блок индикации работы электромагнитов

7

Ключ «Включение схемы»

8

Реле времени «Выдержка под давлением»

9

Переключатель режимов:
Наладка / Полуавтомат / Автомат

10

Кнопка «Стоп цикла»

11

Кнопка «Пуск двигателя»

12

Кнопка «Стоп двигателя»

13

Кнопка «Общий стоп»

14

Индикатор

«Работа электродвигателя»

15

Двуручного управление от
кнопок

16

Двуручное управление от рукоятки с кнопкой SB7

17

Манометр давления

18

Регулятор усилия (давления) в цилиндре

19

Кран манометра

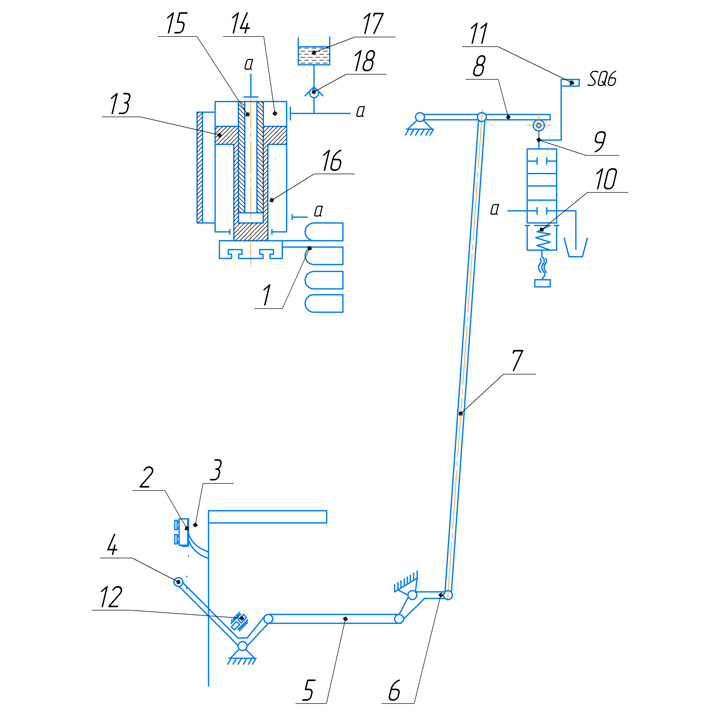

Механизм управления прессом П6328Б-01

Механизм управления прессом П6328Б, П6328

На ползуне пресса закреплен кронштейн с флажком – экраном 1, который взаимодействует с конечными выключателями SQ1, SQ2, SQ3, SQ4. На 2-х передних пультах управления 2, установлены кнопки 3. Рукоятка ручного управления 4 через тягу 5, рычаг 6 и тягу 7 присоединяется к шарнирно закрепленному на станине рычагу 8, который входит в прорезь хвостовика золотника 9 дросселя. Дроссель крепится к станине винтами, золотник подпружинен регулируемой пружиной 10. На золотнике 9 закреплен кронштейн с флажком 11, который взаимодействует с конечным выключателем. Упор 12 ограничивает ход рукоятки вниз. На станине пресса закреплен цилиндр 13 с поршневой полостью 14, форсирующей полостью 15 и штоковой полостью 16. Совместно с системой управления работает также бак наполнения 17, клапан наполнения 18 и гидроагрегат пресса (на рисунке не показан).

ЭЛЕКТРООБОРУДОВАНИЕ

В состав электрооборудования входит:

  • электрооборудование пресса;
  • электрооборудование электрошкафа.

Электрооборудование пресса П6328Б-01

На левой боковой стенке пресса установлен механизм конечных выключателей, SQ1…SQ3, контролирующих положение ползуна во время работы пресса и светильник местного освещения рабочей зоны. Внутри станины, на боковой стенке пресса, установлен конечный выключатель SQ4 дающий в наладочном режиме команды на ход ползуна вниз или вверх. В качестве конечных выключателей применены бесконтактные индуктивные датчики постоянного тока 24В.

Внутри пресса вварен гидробак. На крышке гидробака установлены:

− электродвигатель.

− гидроблок с установленными на нем электромагнитами постоянного тока 24В.

На трубе, подводящей охлаждающую воду к маслоохладителю, установлен электромагнитный клапан постоянного тока 24 В. Конечные выключатели SQ1…SQ3, фотозащита и светильник Е1, подключены к набору зажимов рас-положенному в разветкоробке РК1.

Электромагниты гидроблока подключены к зажимам в коробке РК2. Разветкоробка РК2 установлена боковой стенке пресса. Для подключения пресса к заземляющей шине цеховой сети, на правой боковой стенке пресса предусмотрен заземляющий зажим.

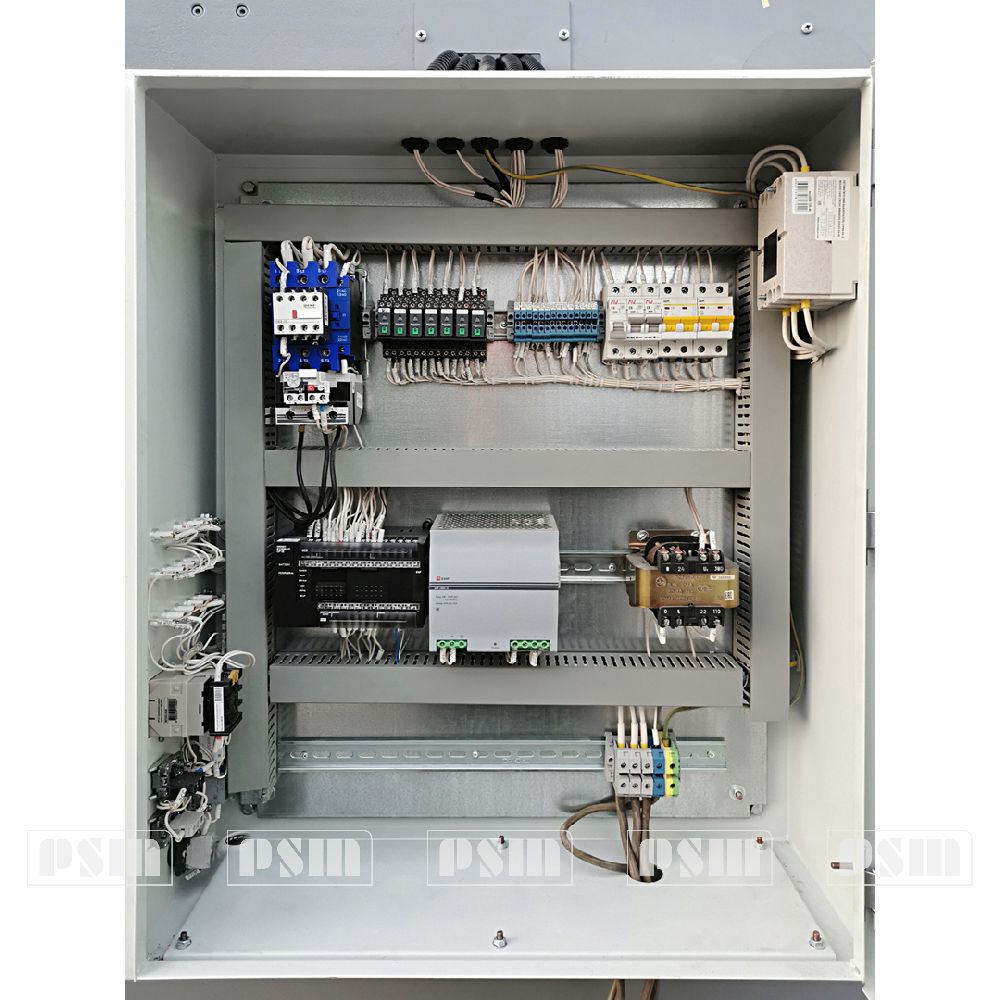

Электрооборудование электрошкафа П6328Б-01

Электрошкаф одностороннего обслуживания. В электрошкафу установлены промежуточные реле, защитные диоды, программируемый логический контролер CP1L, контактор, блок питания 24В, трансформатор. В нижней части шкафа находится вводные клеммы. На правой боковой стенке установлен вводной автоматический выключатель. На левой боковой стенке установлен центральный пульт. На пульте (рисунок 1) расположены переключатель режимов, реле времени «Выдержка под давлением», кнопки «Пуск», «Стоп» электродвигателя, кнопки «Стоп авторабота», «Общий стоп», световая сигнализация.

Описание работы электросхемы пресса П6328Б-01

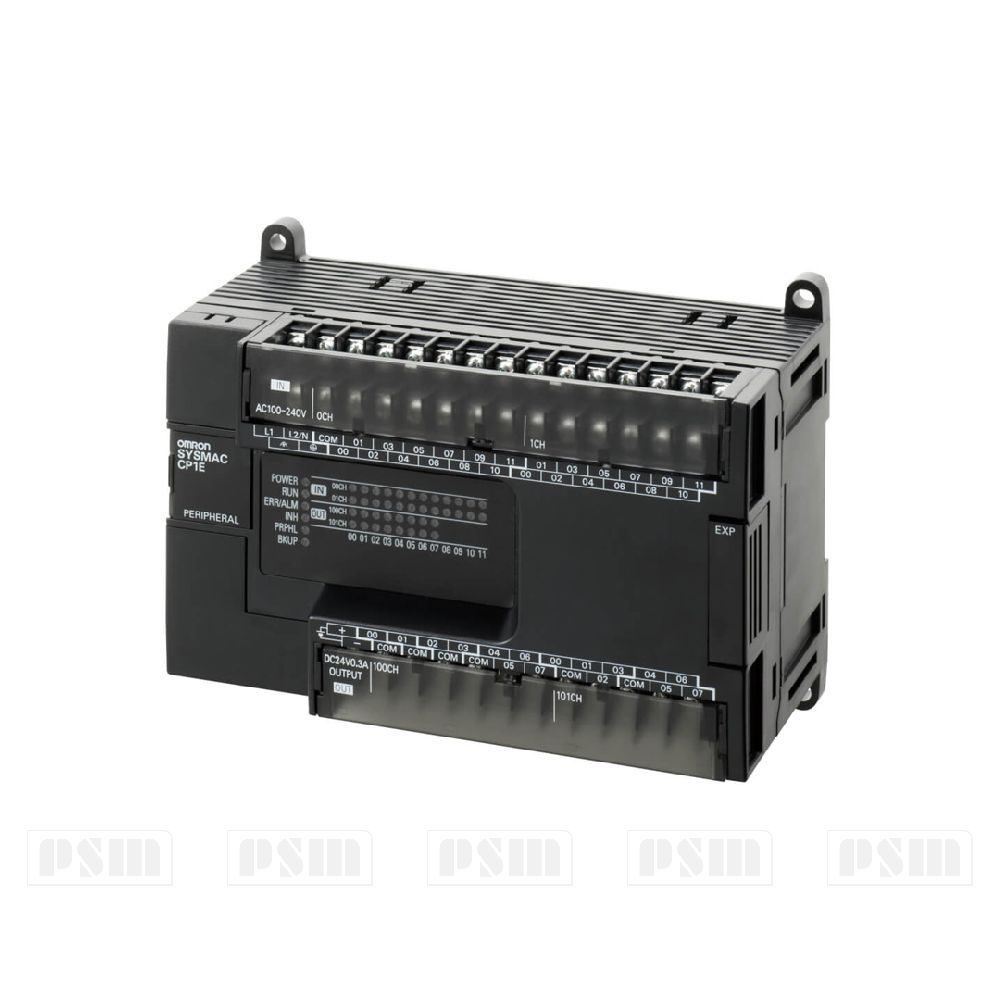

Выполнение операций управления прессом в соответствии с циклограммой осуществляется с помощью программируемого логического контроллера CP1E-N40DR-A фирмы «OMRON». Программа контроллера обеспечивает работу пресса в режимах: «Наладка», «Единичный цикл» (полуавтомат), «Автомат» .

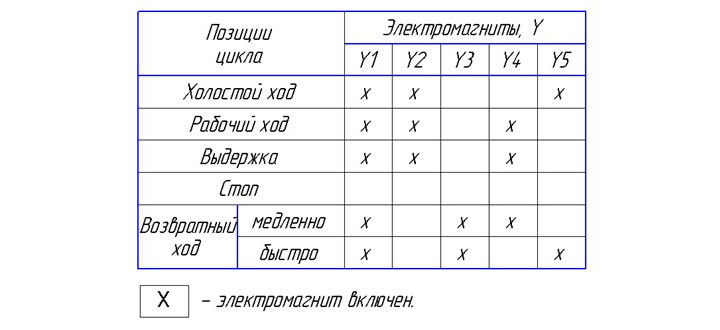

Пресс работает по циклограмме приведенной на рисунке:

Наладка

Режим «Наладка» предназначен для отладки и регулировки механизмов пресса, регулировки конечных выключателей, настройки реле времени. Движение в этом режиме происходит до тех пор, пока нажата соответствующая кнопка (рукоятка) или не сработал ограничивающий движение конечный выключатель. Отпускание кнопки и рукоятки приводит к движению ползуна вверх.

После подготовки пресса к работе, согласно разделу 2 настоящего руководства, можно приступать к отладке пресса. Переключатель SА2 установить в положение «Наладка». Включить схему управления. Включить электродвигатель. Для получения движения ползуна вниз необходимо одновременно нажать рукоятку вниз и кнопку SВ6 на левом посте управления. Включатся электромагниты Y1, Y2, Y5. Ползун ускоренно начнет движение вниз до SQ2. По сигналу конечного выключателя SQ2 включается электромагнит Y4 и отключается Y5, ползун продолжает движение на рабочей скорости. По сигналу от SQ4, выдается сигнал на отключение электромагнитов Y1, Y2, Y4. Для подъема ползуна необходимо отпустить рукоятку. При отпускании рукоятки конечный выключатель SQ5 отключится, включатся электромагниты Y1, Y3, Y4, ползун медленно поднимается вверх до SQ3, отключается электромагнит Y4 и включится электромагнит Y5, ползун движется ускоренно вверх до срабатывания SQ1. По сигналу от SQ1 отключаются электромагниты. Ползун прекращает движение.

Единичный цикл (Полуавтомат)

Перед переходом в полуавтоматическом режим необходимо в режиме «Наладка» установить механизмы пресса в исходное положение:

− ползун должен находиться вверху - SQ1 замкнут;

При наличии исходного положения на пульте загорается светодиод «Исходное положение». Перевести переключатель SA2 в положение «Единичный цикл». Пуск цикла производится одновременным нажатием кнопок SВ6 и SВ7 на рабочих постах управления. Время рассогласования нажатия кнопок должно быть не более 0,5с. Кнопки необходимо удерживать в нажатом состоянии до окончания холостого хода. По сигналу от нажатых кнопок, SВ6 и SВ7 «Ползун вниз», включаются электромагниты Y1, Y2, Y5. Ползун на скорости холостого хода опускается до SQ2. По сигналу от SQ2 включается электромагнит Y4 и отключается Y5, начинается рабочий ход ползуна вниз. По сигналу от SQ2, включается реле времени КТ1 «Выдержка под давлением». По истечении выдержки реле КТ1 выдается сигнал на отключение электромагнитов Y1, Y2, Y4, Затем происходит сброс давления, по истечении заданного времени (0,5-1с), включаются электромагниты Y1, Y3,Y4. Ползун медленно поднимается вверх до срабатывания конечного выключателя SQ3. При срабатывании конечного выключателя SQ3 отключается электромагнит Y4 и включается электромагнит Y5, ползун начинает ускоренное движение вверх. По достижению конечного выключателя SQ1, электромагниты отключаются, движение прекращается. На этом цикл работы заканчивается. Для начала нового цикла требуется вновь нажать кнопки SВ6 и SВ7.

Автомат

Пресс в режиме «Автомат» может работать только в случае оснащения пресса узлами механизации загрузки заготовки и выгрузки изделия и увязки работы узлов механизации с работой ползуна. Для остановки автоматического режима необходимо на пульте управления нажать кнопку «Стоп автомат», ползун доработает цикл и остановится в исходном положении.

ПОРЯДОК УСТАНОВКИ

Транспортирование пресса П6328Б-01

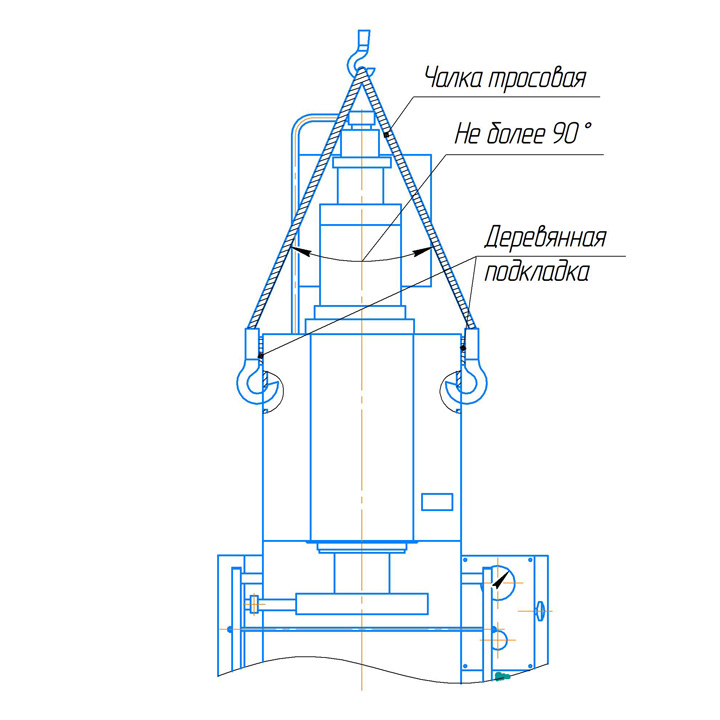

Схема зачаливания пресса П6328Б-01

Подъем, опускание и транспортирование пресса П6328Б-01 следует производить плавно, без резких рывков и толчков строго согласно схеме зачаливания. Зачаливание тросов за выступающие части пресса П6328Б-01 не допускается.

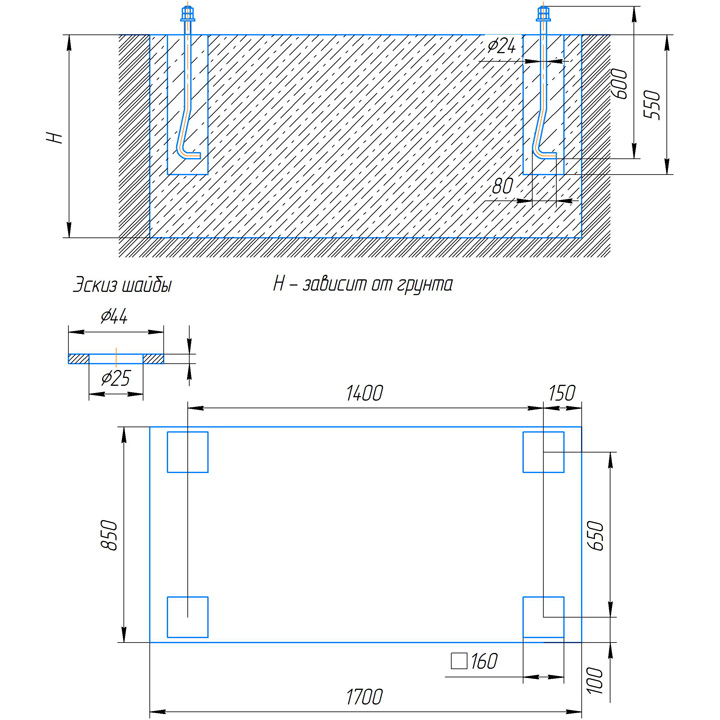

Фундамент под пресс П6328Б-01

Фундамент под пресс П6328Б, П6328

Перед установкой пресса П6328Б-01 на фундамент его необходимо расконсервировать:

  • удалить антикоррозионное покрытие,
  • тщательно промыть обработанные поверхности бензином и
  • обтереть пресс П6328Б-01 ветошью.

Фундамент под пресс П6328Б-01 следует подготовить заранее, залив фундаментные болты раствором.

Установка требует закладки под основание пресса клиньев и подкладки, и при помощи которых агрегат выставляется по уровню горизонтальности стола в двух взаимно перпендикулярных направлениях (допускаемое отклонение 0,2 мм/м), после чего гайки фундаментных болтов (1.2.М24х600 по ГОСТ 24379.1-2012) затягиваются и под основание пресса подливается цементный раствор.

ПОДГОТОВКА И ПЕРВОНАЧАЛЬНЫЙ ПУСК

Подготовка пресса П6328Б-01

Перед пробным пуском пресс следует продержать не менее трех суток в сухом помещении для удаления влаги из изоляции обмоток электродвигателя и проводов. С обработанных поверхностей пресса удалить антикоррозийное покрытие, тщательно промыть их уайт-спиритом, после чего, обтереть ветошью и смазать тонким слоем масла. Залить масло через заливное отверстия с фильтром до верхнего глазка маслоуказателя, вварного бака в станине, что соответствует примерно 500 литров. Ползун пресса освободить, фиксирующий стержень передвинуть в положение, не препятствующее свободному ходу кронштейна ползуна. Подсоединить пресс к электросети, предварительно заземлив его, вводным выключателем включить пресс. Кратковременным включением электродвигателя (продолжительность включения до 1…2 сек.) проверить направление вращения. Направление вращения электродвигателя должно быть правым, то есть, если смотреть на электродвигатель сверху, по часовой стрелке.

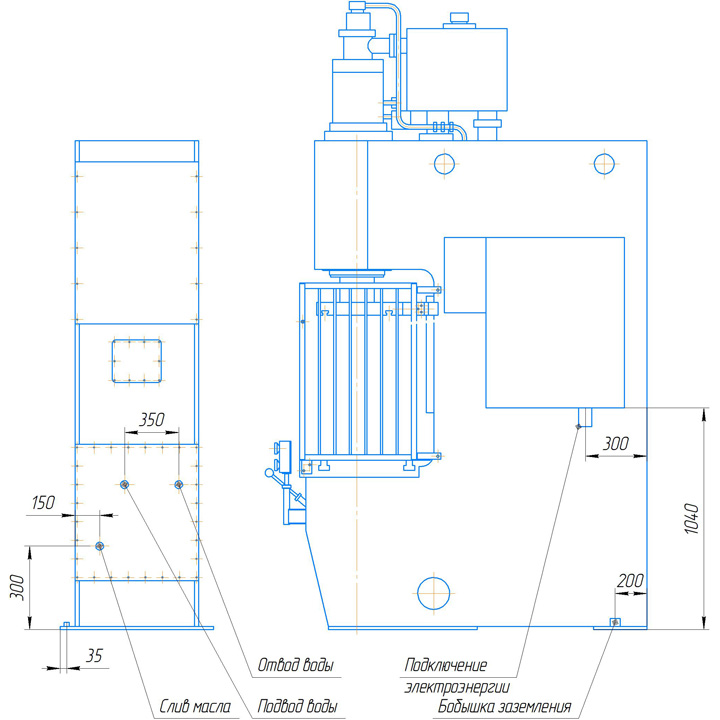

Места подключения пресса П6328Б-01

Места подключения пресса П6328Б, П6328

Первоначальный пуск пресса П6328Б-01

При первом включении электродвигателя проверить правильность направления вращения его вала.

ВНИМАНИЕ! Направление вращения вала двигателя - правое со стороны противоположной приводному концу вала (по часовой стрелке со стороны крыльчатки).

Перед пуском в работу пресса необходимо ознакомиться с назначением органов управления, проверить уровень масла по верхнему глазку маслоуказателя и установить конечные выключатели в нужное положение.

Последовательность пуска пресса П6328Б-01:

  • многократным кратким включением электродвигателя продолжительностью включения 2-3сек. вхолостую прокрутить насос гидроагрегата (продолжительность прокручивания 3 мин.);
  • для удаления из гидросистемы воздуха сделать 10-20 холостых ходов ползуна;
  • убедиться в четкой остановке ползуна в конечных положениях (верхнем и нижнем);
  • остановить двигатель в верхнем положении ползуна, долить масло в бак до верхнего глазка маслоуказателя;
  • установить на стол жесткую проставку, нажимая ползуном на проставку, проверить давление в рабочем цилиндре.

После этого разрешается работа пресса П6328Б-01 под нагрузкой. К работе и обслуживанию пресса П6328Б-01 не разрешается допускать лиц, не ознакомившихся с руководством и не прошедших проверку практических знаний и навыков по управлению агрегатом.

НАЛАДКА И РЕГУЛИРОВАНИЕ

На прессе предусмотрены следующие регулировки параметров:

  • регулирование величины хода ползуна;
  • регулирование величины давления в рабочем цилиндре (усилия пресса);
  • регулирование времени выдержки под давлением;
  • регулирование поддерживающего давления в штоковой полости рабочего цилиндра.

Регулирование величины хода осуществляется изменением положения концевых выключателей. Для перемещения их необходимо ослабить закрепляющие винты поворотной кнопкой. После установки концевых выключателей в нужное положение затянуть винты.

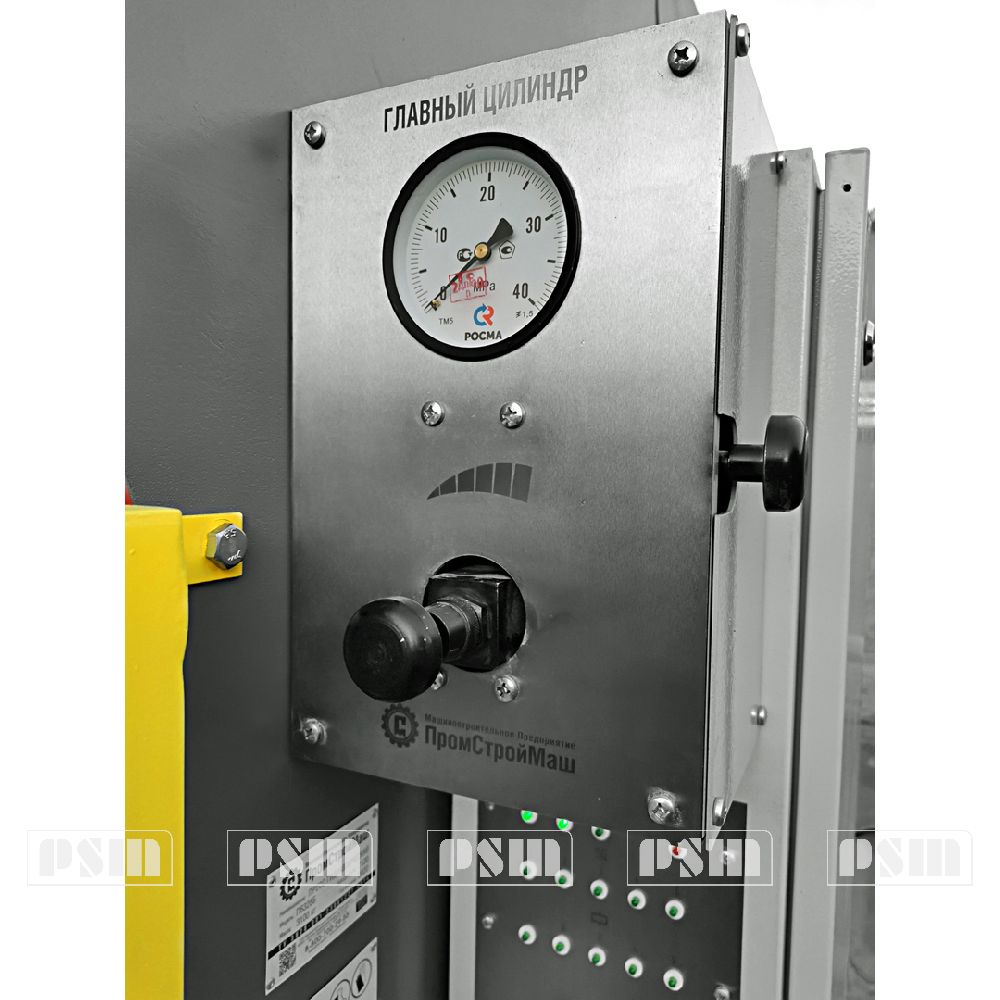

Регулирование величины рабочего давления в цилиндре пресса осу­ществляется вращением рукоятки замкового устройства регулятора усилия: против часовой стрелки - уменьшение усилия (дав­ления), по часовой стрелке - увеличение.

Время выдержки под давлением регулируется реле времени и не должно превышать 10с. Давление контролируется при этом по манометру.

При необходимости уменьшить рабочее давление или при настройке пресса после ремонта необходимо соблюдать порядок настройки в ру­ководстве по эксплуатации гидроагрегата.

гидравлическая схема пресса П6328Б, cкачать электрическую схему пресс ножницы П6328Б купить пресс п6328 в радужном П6328 продаю б/у. гидравлический пресс п6328б схемы, пресс гидравлический п6328б техдокументация прес руе 250 прес 6328б П6328 габариты. пресс п6328б бу, электросхема П6328Б пресс гидравлический п6328б паспорт прес ПОДБОРЩИК тюковалка б/у купить по самарской jkfcnb. П 6328 Б Найти гидравлическую схему, рабочее давление п6328 Пресс П-6328 паспорт Пресс 6328Б руководство скачать бесплатно. Паспорт на Пресс одностоечный П6328Б, пресс гидравлический п6328 пресс 6328Б установочный чертеж пресс п6328 запчасти. паспорт на пресс гидравлический п6328б бесплатно, маркет скачать техпаспорт на станок П6328 купить гидропрес мод п6328 б.у. пресс п6328 паспорт скачать. Паспорт на 6328, скачать электросхему п6328б гидравлическая схема преса п6328б п 6328 б гидравлический пресс инструкция электросхема. гидропресс п6328 паспорт!, паспорт на Гидравлический пресс П6328 скачать бесплатно скачать руководство по эксплуатации гидропресса П6328-бесплатно ремонт гидропрессов п 6328 спб. пресс п63в4, п6328 гидравлический пресс Пресс гидравлический 6328Б схема электрическая скачать прес6328описание раьботы. Пресс гидравлический одностоечный П6328Б гидросхема роспределителя, скачать бесплатно паспорт п6324 документация на пресс П6328Б скачать инструкция по эксплуатации пресса гидравлического п6328в. схема гидравлическая П6328Б, П6328 паспорт читать онлайн руководство на гидроагрегат 93П32А скачать бесплатно руководство по эксплуатации пресса гидравлического П 948. манжеты для пресса гидравлического П6328Б, паспорт п6328 электросхема гидропресса fielding уровень масла в прессе п6328 видео. паспорт пресса п6328, ремонт гидропресса п6328в где найти электросхему гидравлического пресса П6328Б устройство клапана наполнения пресс 6328б. гидропресс п6328 паспорт, марка гидрораспределителя на уральце 220 паспорт гидропресс п-63 паспорт гидравлического пресса п6328. руководство по эксплуатации пресс гидравлический усилием 630 кН модели П6328Б, гидропресс П6328 паспортные данные паспорт пресса 6328 гидравлический пресс п6328 1973г схема. пресс П 6328 Б Оренбургского завода прессов, п 6328 паспорт п6328 паспорт скачать паспорт и инструкцию по эксплуатации пресс гидравлический П-50. пресс гидравлический п 6328 паспорт, п6328 гидросхема гидравлический пресс П 6328Б купить пресс П6328. инструкция по эксплуатации п 6328 б, п6328б паспорт скачать бесплатно гидравлический пресс п6328б паспорт Нужен паспорт на пресс П6328. паспорт на гидропресс П63 28, Пресс П6328Б электрическая схема запчасти для пресса гидравлического П6328 Скачать Инструкция По Ремонту И Наладке Пресса П6328 Паспорт. пресс п6328, паспорт Пресс гидравлический одностоечный П6328Б руководство по эксплуатации пресс П6328Б п6328 цилиндр главный. ПАСПОРТ ПРЕССА П6328Б БЕСПЛАТНО, настройка и наладка гидроблока гидроагрегата П63В2 пресс гидравлический п6328 цена бу гидросхема преса листогибочный модельибб1430. гидропресс п6328б схема, гидропресс П6328 электросхема паспорт п6328б регулировка пресса пб 63э4. гидропресс П63В3,

Пресс гидравлический одностоечный П6328Б-01 усилием 630 кН предназначен для выпрессовки и запрессовки сердечников основных и дополнительных полюсов тяговых электродвигателей всех типов электровозов серии 2ЭС6 при проведении ремонтов различной категории сложности. По требованию заказчика пресс может быть укомплектован специализированной оснасткой (пресс-формами) для работы с полюсными катушками тяговых двигателей. ​Пресс гидравлический одностоечный без гидроподушки П6328-01 предусматривает возможность встраивания его в автоматические линии.

Стандартная комплектация П6328Б-01

  1. Пресс в сборе.
  2. Электрошкаф (установлен на станине пресса).
  3. Гидроагрегат (установлен в станине пресса).
  4. Металлическое ограждение рабочей зоны.
  5. Механизм конечных выключателей рабочих органов пресса.
  6. Комплект технической документации (паспорт и руководство по эксплуатации).
  7. Декларация соответствия ТР ТС.
  8. Паспорта (формуляры) на комплектующее оборудование и КИП на русском языке.
  9. Комплект ЗиП.
  10. Каталог запасных частей на русском языке.

Дополнительные опции П6328Б-01

  1. Фотозащита рабочей зоны.
  2. Отображение и возможность регулировки усилия прессования с панели оператора.
  3. Гидроподушка.
  4. Правильный стол.
