Ножницы гильотинные, кривошипные НА3214 / НК3214

Артикул: PSMK040010

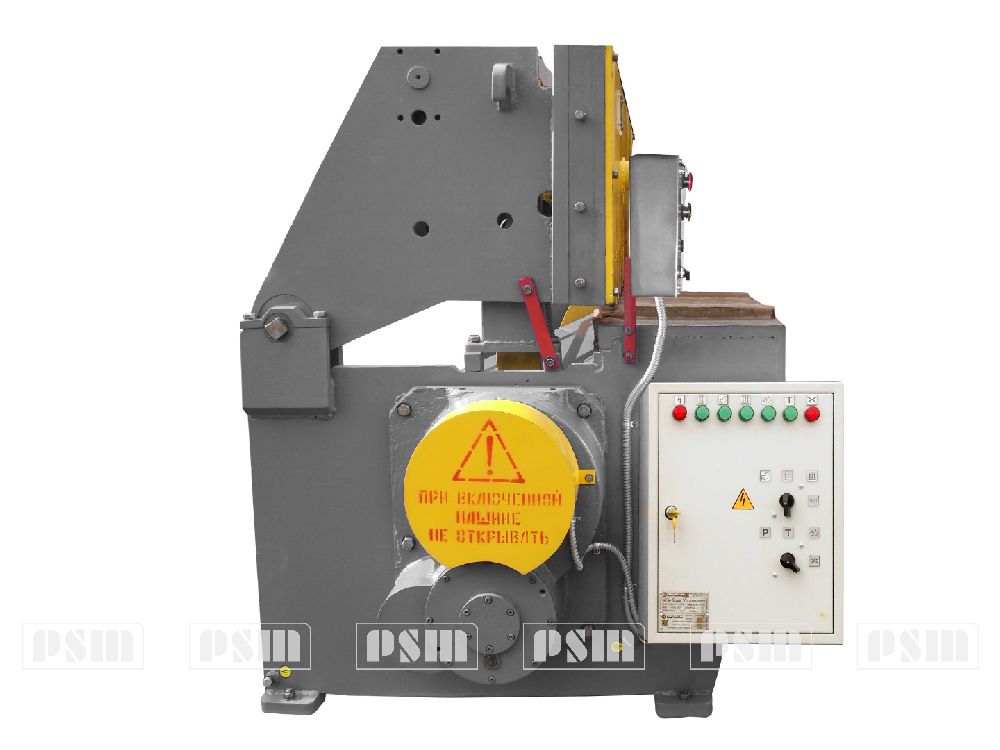

НА (НК) 3214

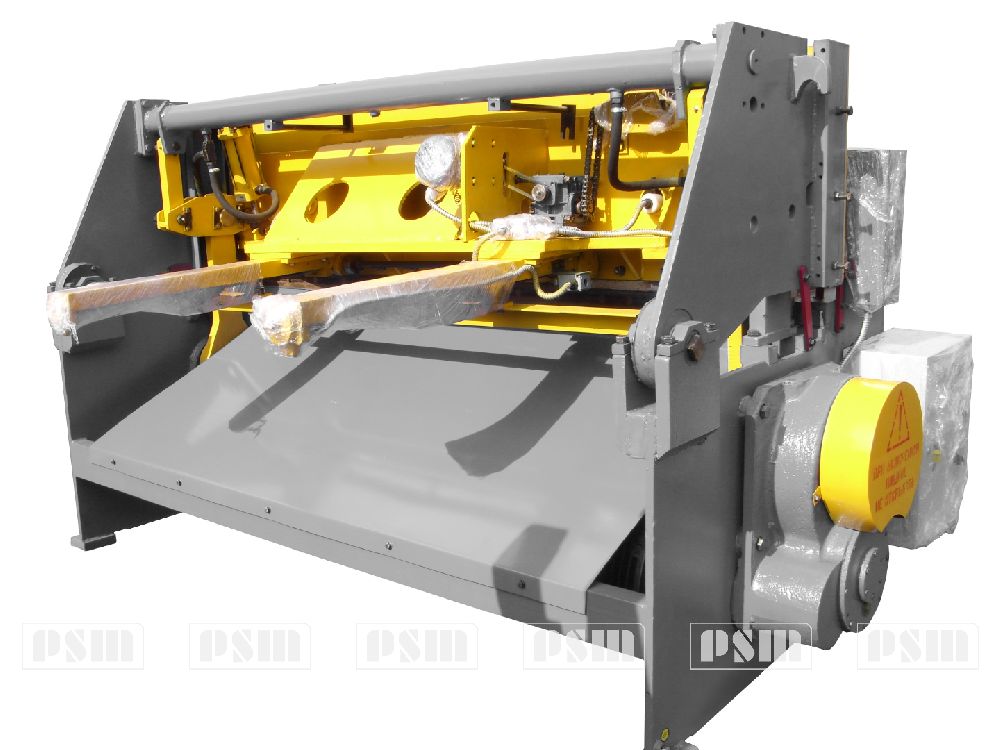

НА3214

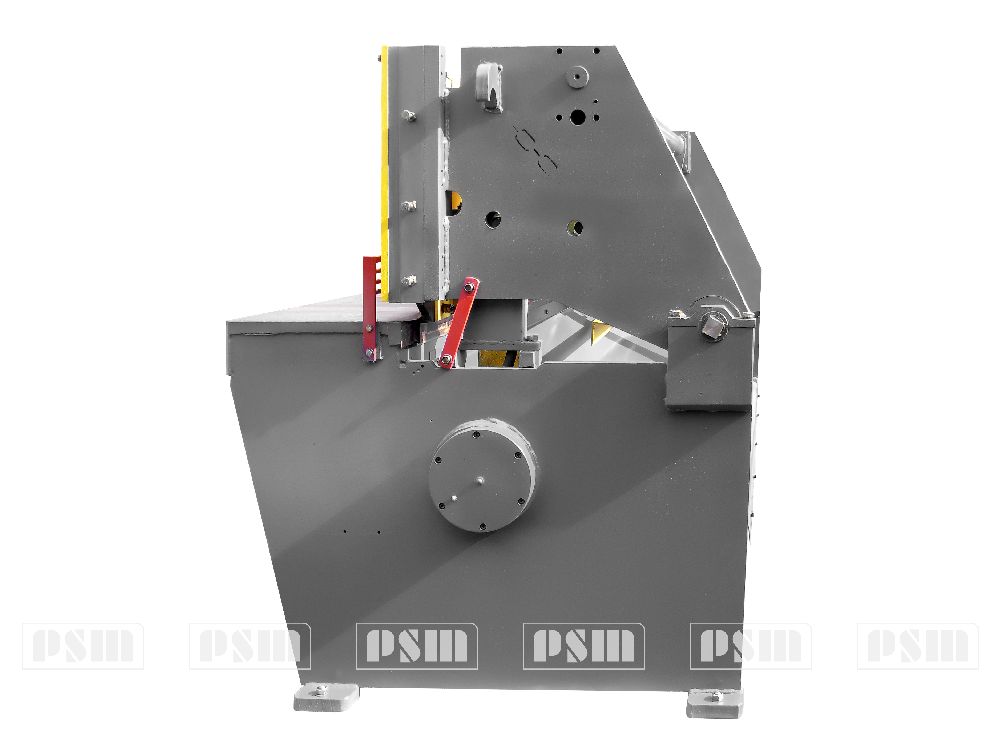

НА3214
НА3214
НА3214
НА3214
НА (НК) 3214
НА3214
НА3214
НА3214
НА3214
НА3214
Запросить
коммерческое предложение
Нужна консультация? Закажите обратный звонок
Мы свяжемся с Вами в ближайшее время
Остались вопросы? Свяжитесь с нами удобным способом
Назначение
Характеристики
Описание
Комплектация

Назначение ножниц гильотинных с пневматическим приводом модели НА (НК) 3214

Ножницы гильотинные пневматические НА (НК) 3214 предназначены для резки листового проката на полосы.

Ножницы НА (НК) 3214 используются в различных отраслях народного хозяйства, где производится резка листового проката.

Ножницы поставляются в климатическом исполнении УХЛ4 по ТУ 3828-012-69398252-2012.

Ножницы гильотинные с пневматическим приводом модели НА3214 обладают рядом преимуществ:

  • Обеспечивает высокую точность и повторяемость резов, так как пневматический привод поддерживать постоянную силу нажатия на режущий материал, что делает резы более однородными и предсказуемыми.
  • Ножницы с пневматическим приводом не требуют усилий от оператора для нажатия на лезвия. Это снижает усталость оператора и позволяет ему работать более продуктивно и безопасно.
  • Пневматический привод обеспечивает более долгий срок службы и меньшие затраты на обслуживание. Он не требует смазки и не подвержен износу, что увеличивает надежность оборудования и снижает необходимость в регулярном техническом обслуживании.
  • Пневматический привод тих и экологически безопасен. Он не производит шума и не выделяет вредных отходов или выбросов, что создает комфортные и безопасные рабочие условия.

Технические характеристики НА (НК) 3214

Толщина разрезаемых листов с временным сопротивлением σвр=450 МПа, мм2,5
Ширина разрезаемых листов, мм1600
Длина листа отрезанного с упором, мм700
Частота ходов ножа, холостых, мин-1 68
Частота ходов ножа, мин-1: при резке наибольших размеров разрезаемого металла30
Угол наклона подвижного ножа, 1°30'
Расстояние от верхней кромки нижнего ножа до уровня пола, мм 860
Мощность электродвигателя, кВт3
Длина2150
Ширина1475
Высота1375
Масса, кг1800

УСТРОЙСТВО И РАБОТА НОЖНИЦ ГИЛЬОТИННЫХ МОДЕЛИ НА (НК) 3214

Состав и комплект поставки НА (НК) 3214

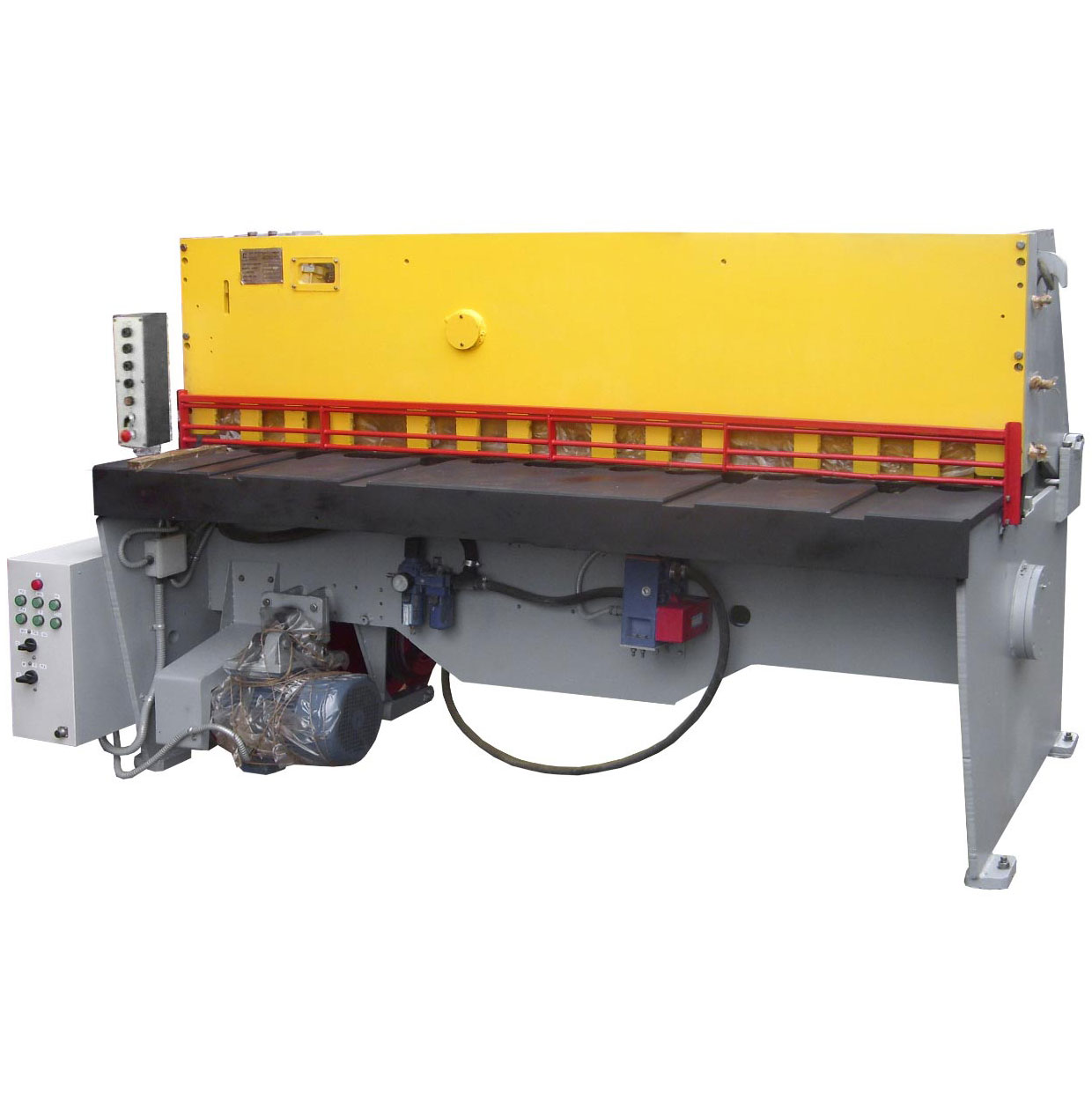

Общий вид ножниц гильотинных пневматических на3214

  1. Станина
  2. Привод
  3. Редуктор
  4. Установка муфты-тормоза
  5. Механизм реза
  6. Упор задний
  7. Упор боковой
  8. Пневмооборудование
  9. Головка воздухоподводящая
  10. Решетка
  11. Устройство для удержания ножевой балки
  12. Освещение линии реза
  13. Педаль электрическая
  14. Пульт управления
  15. Шкаф Размещение электроаппаратов в шкафу

Устройство и принцип работы ножниц гильотинных пневматических НА (НК) 3214

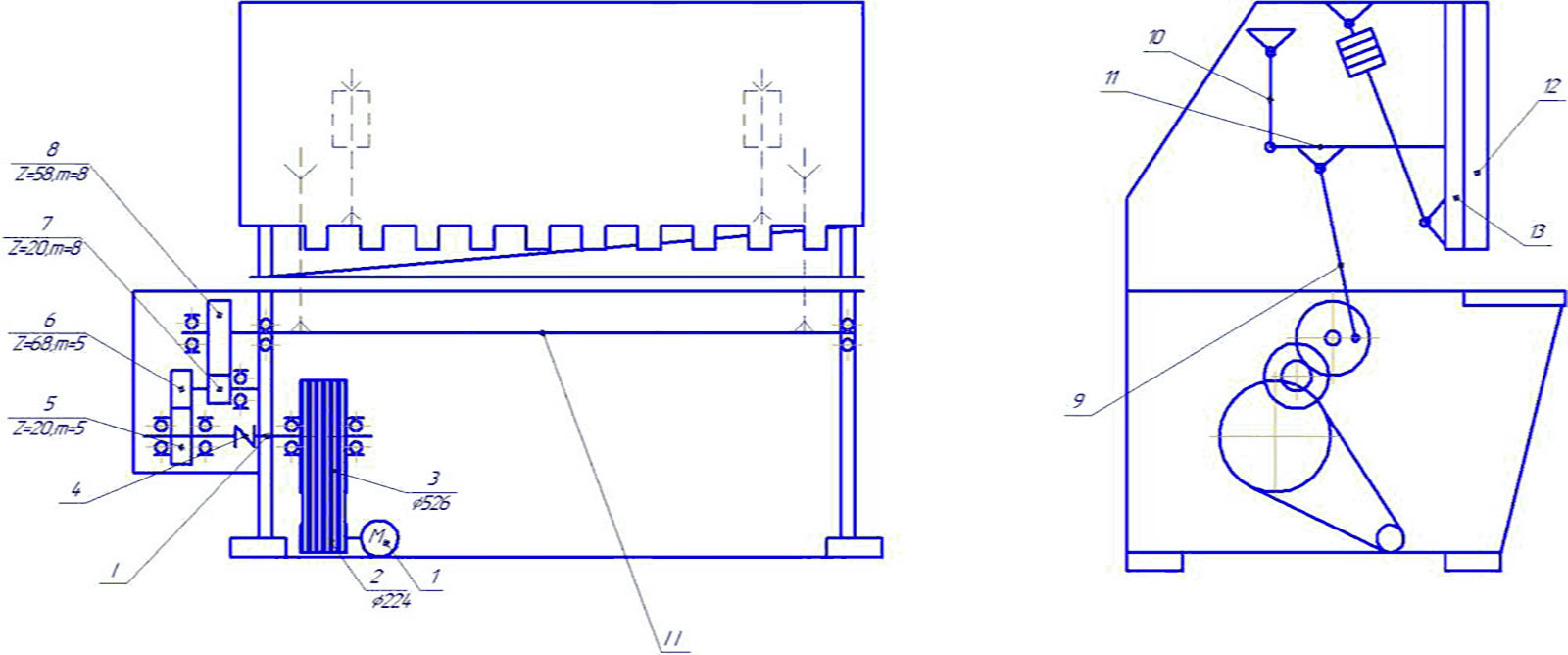

Схема кинематическая гильотинных пневматических ножниц НА (НК) 3214

Схема кинематическая гильотинных пневматических ножниц НА3214

Главный привод ножниц на3214 состоит из электродвигателя 1 (М1), на валу которого сидит шкив 2, связанный клиноременной передачей с маховиком 3. муфта-тормоз 4 передает вращение маховика на редуктор. Маховик установлен на валу 1. На другом конце вала 1 посажена шестерня 5.

Шестерня 5 передает вращение зубчатому колесу 6. Колесо 6 закреплено на одном валу с шестерней 7. Шестерня 7 передает вращение зубчатому колесу 8, которое связано с эксцентриковым валом II. На эксцентриковом валу смонтированы шатуны 9, через рычаги 10, 11 взаимодействующие с прижимной балкой 12 и ножевой балкой 13. Ножевая балка смонтирована в направляющих прижимной балки. Рычаги 10, 11 совместно с прижимной балкой 12 и ножевой балкой 13 образуют отдельную сборочную единицу (механизм реза) шарнирно закрепленную в станине на эксцентриковых осях 14.

Перечень зубчатых колес в кинематической схеме ножниц НА (НК) 3214

Поз.
рис.

Число зубьев

Модуль, мм

Ширина зубчатого колеса, мм

Материал

Показатель свойств материала

5

20

= 15˚10"

5

50

Сталь 40Х

240...280 НВ

ТВЧ h 0,8...1,2;

52...56 НRCэ

6

68

= 15˚10"

5

45

Сталь 45

210...260 НВ

ТВЧ h 0,8...1,2;

52...56 НRCэ

7

20

8

70

Сталь 40Х



200...250 НВ

ТВЧ h 0,8...1,2;

52...56 НRCэ

8

58

8

65

Сталь 45



52...56 НRCэ

Станина ножниц НА (НК) 3214

Все сборочные единицы и агрегаты ножниц смонтированы на станине, представляющей из себя сварную раму, состоящую из боковых стоек, стола траверсы. В расточках станины устанавливается на подшипниках качения эксцентриковый вал. На валу установлены шатуны. На столе станины установлены неподвижные ножи.

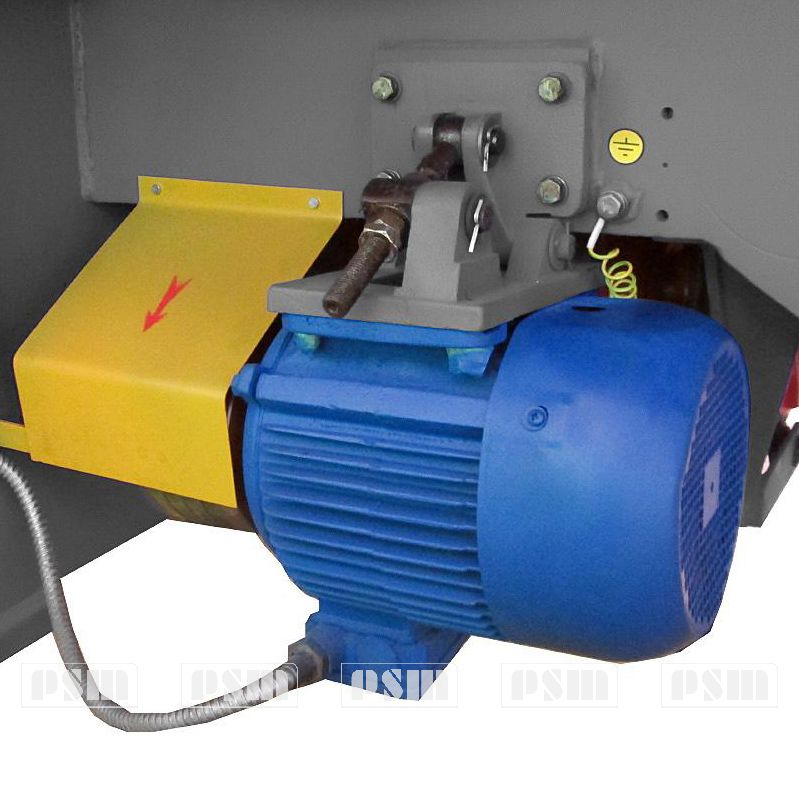

Привод ножниц гильотинных пневматических НА (НК) 3214

Привод смонтирован на траверсе станины и состоит из подмоторной плиты, на которую крепится электродвигатель. На валу электродвигателя посажен шкив. Подмоторная плита шарнирно закреплена на плите. Натяжение ремней производится винтом и гайками.

Редуктор ножниц гильотинных пневматических НА (НК) 3214

Редуктор предназначен для уменьшения частоты вращения электродвигателя и передачи вращения эксцентриковому валу.

Редуктор крепится к станине и состоит из корпуса. На валу установлена шестерня. На валу установлены шестерни. На фланце установлен кулачок, на кронштейнах установлен ВПК – конечный выключатель для управления работой трехходовым клапаном и контролем верхней мертвой точкой ножевой балки.

Установка муфты-тормоза

Муфта-тормоз установлена на валу редуктора. Ведущие диски муфты соединены пальцами с маховиком. Тормозной диск соединен пальцами с кронштейном, закрепленным на траверсе станины.

Механизм реза пневматических гильотинных ножниц НА (НК) 3214

Механизм реза совершает качательное движение и производит рез. Механизм реза смонтирован в проушинах станины на эксцентриковых осях. Эксцентриковые оси позволяют производить регулировку зазора между ножами. Механизм реза состоит из прижимной балки, ножевой балки, стоек. Ножевая балка перемещается в направляющих прижимной балки. Ножевая и прижимная балки связаны между собой системой рычагов и шатуном эксцентрикового вала станины.

Для возврата прижимной балки в верхнее положение служат винтовые упоры. Внизу на ножевой балке крепятся ножи.

Упор задний ножниц НА (НК) 3214

Устанавливается с тыльной стороны ножевой балки в кронштейнах. Упор состоит из планки упорной и двух цилиндрических реек, перемещаемых вручную маховичками, сидящими на валах шестерен, находящихся в зацеплении с рейками. При резке полосы шириной свыше 500 мм до 700 мм упорная планка переставляется. При резке полосы шириной более 700 мм задний упор снимается.

Упор боковой ножниц НА (НК) 3214

Упор боковой предназначен для упора и параллельного направления листового материала при подаче его в зону резки.

Головка воздухоподводящая ножниц НА (НК) 3214

Воздухоподводящая головка состоит из стакана, прикрепленного к муфте-тормозу и вращающимся вместе с муфтой. В стакан установлен на подшипниках качения штуцер. На конце штуцера имеется резьба для крепления шланга подвода воздуха.

Освещение линии реза гильотинных ножниц НА (НК) 3214

Освещение предназначено для получения теневой линии по длине реза при резке по разметке. Перемещением патрона в осевом направлении достигается четкое изображение теневой линии.

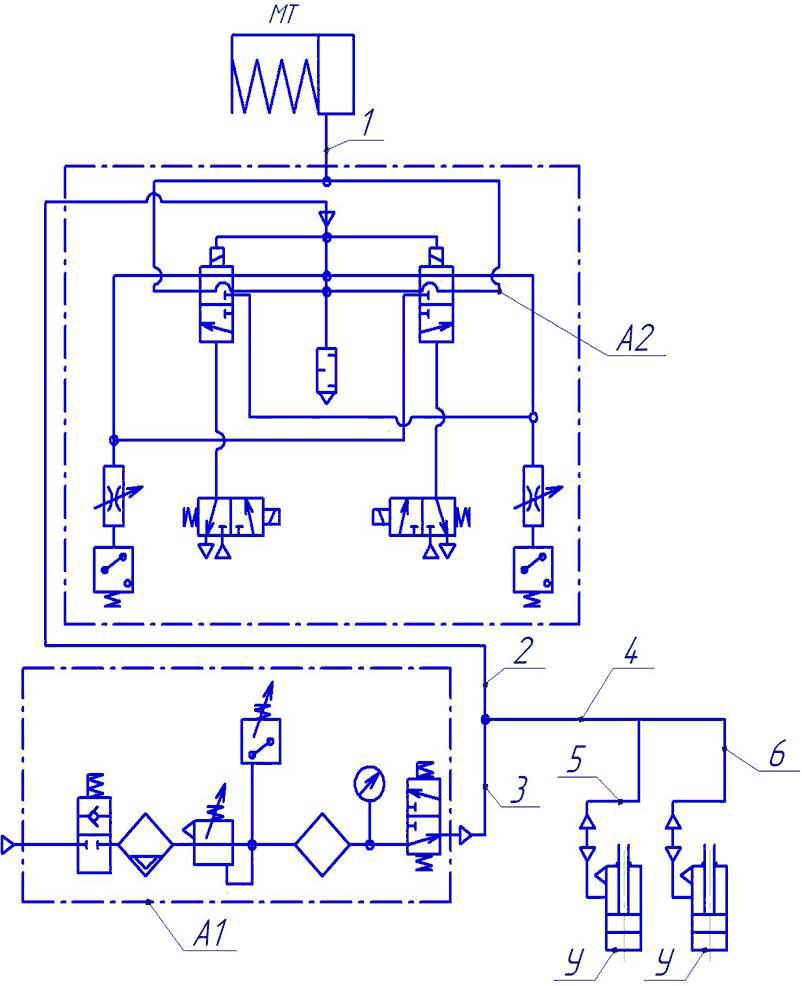

Схема пневматическая пневматических гильотинных ножниц НА (НК) 3214

Схема пневматическая пневматических гильотинных ножниц НА3214

Поз. обозначение рис.

Наименование

Кол-во

МТ

Муфта-тормоз УВ3132

1

А1

Блок подготовки воздуха БК16

1

А2

Пневмораспределитель трехлинейный сдвоенный с пневмоблокировкой У71249

1

У

Уравновешиватель 21-125

2

1….6

Линии связи



Воздух из заводской пневмосети поступает в пневмоблок А1, где происходит подготовка воздуха и подача в пневмосеть станка под определенным давлением. Давление настройки 0,45 МПа. От пневмоблока воздух поступает в пневмораспределитель А2. От пневмораспределителя А2 воздух подается на муфту-тормоз. С пневмоблока воздух подается на два уравновешивателя

Система смазки пневматических гильотинных ножниц НА (НК) 3214

  • Перед пуском ножниц необходимо проверить наличие смазки во всех точках.
  • В редуктор залить масло И-20А ГОСТ 20779-88. Смену масла в редукторе произвести через 100...120 часов.
  • Дальнейшую замену масла производить через 1000 часов. Смазку станка производить согласно схеме смазки и перечня точек смазки.
  • Заполнить резервуар маслостанции маслом компрессорным 19 или маслом цилиндровым 24. Масло следует заливать подогретым и только через фильтрующую сетку.

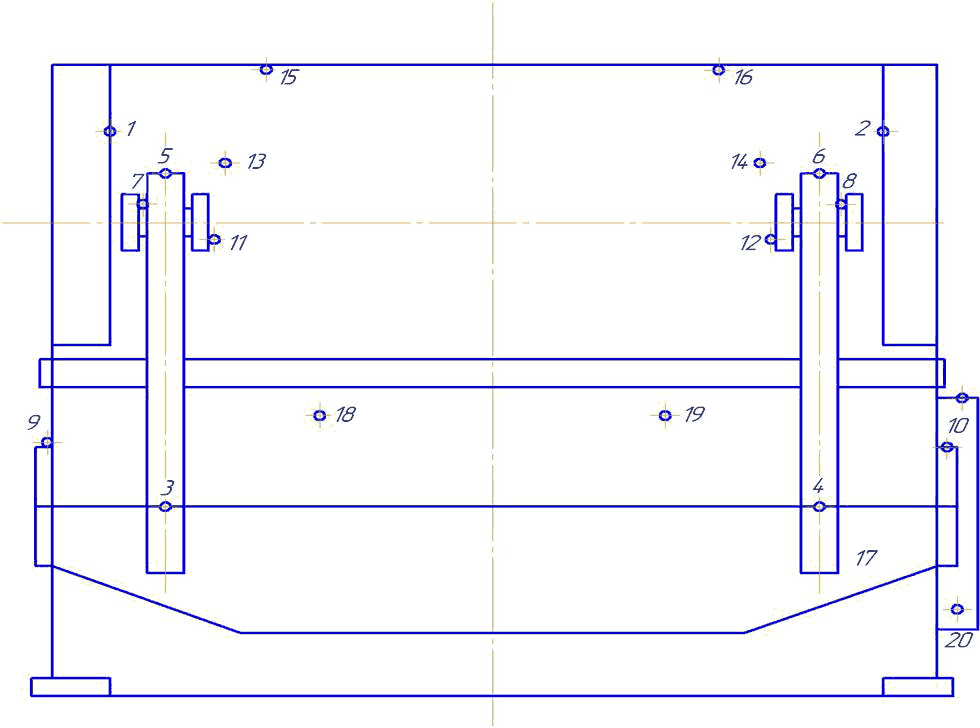

Система смазки пневматических гильотинных ножниц НА3214

№ точек

Объект смазки

Смазочный материал

Способ смазки

Периодичность смазки

1; 2

Направляющие ножевой балки













ЦИАТИМ-203 ГОСТ 8773-73





Шприц





1 раз

в смену

3; 4

Эксцентриковые втулки шатунов

5; 6

Пальцы шатунов

7; 8

Пальцы рычагов ножевой балки

9; 10

Подшипники качения





Шприц









Шприц

1 раз в 6 мес.

11...14

Втулки рычагов механизма реза



1 раз в 3 мес.

15...17

Подшипники уравновешивателей и маховика

18, 19

Рейки заднего упора

1 раз в смену

20

Полости редукторов главного привода

Масло

И-20А

ГОСТ 20779-88

Слив



Залив

1 раз в 6 мес.

Транспортировка и установка пневматических гильотинных ножниц НА (НК) 3214

Распаковка

  • При получении ножниц НА (НК) 3214 следует убедиться, нет ли повреждений, вызванных транспортировкой.
  • При вскрытии упаковки проверить внешнее состояние станка, наличие принадлежностей и техдокументации согласно упаковочному листу

Транспортирование ножниц НА (НК) 3214

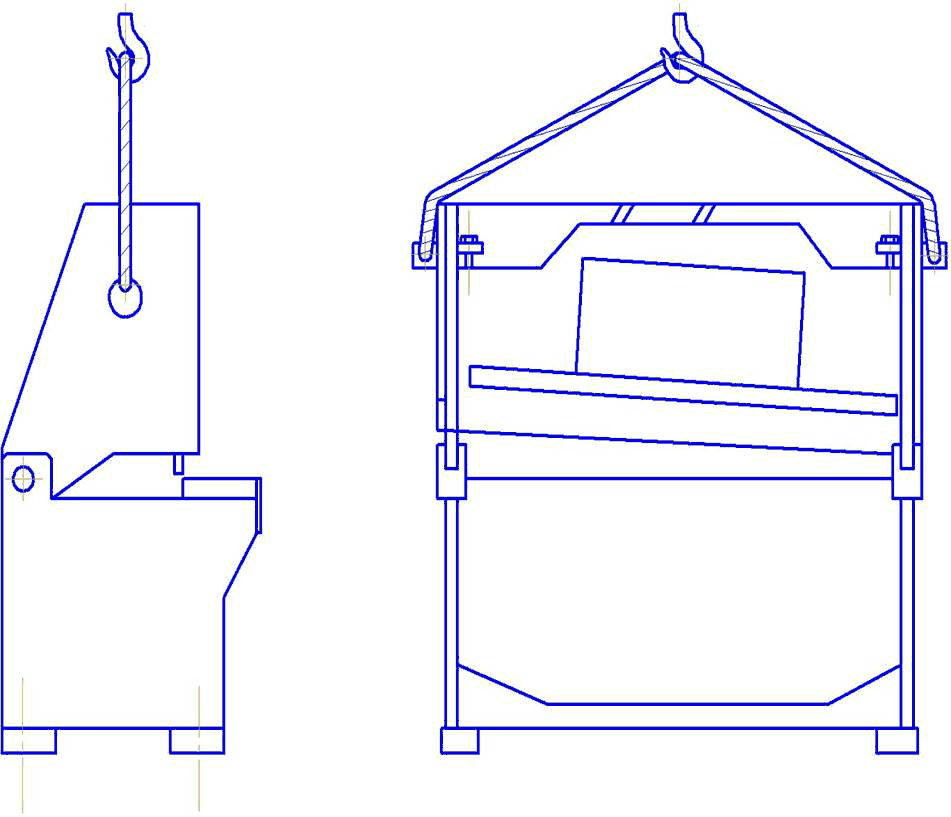

Схема строповки пневматических гильотинных ножниц НА3214

Монтаж пневматических гильотинных ножниц НА (НК) 3214

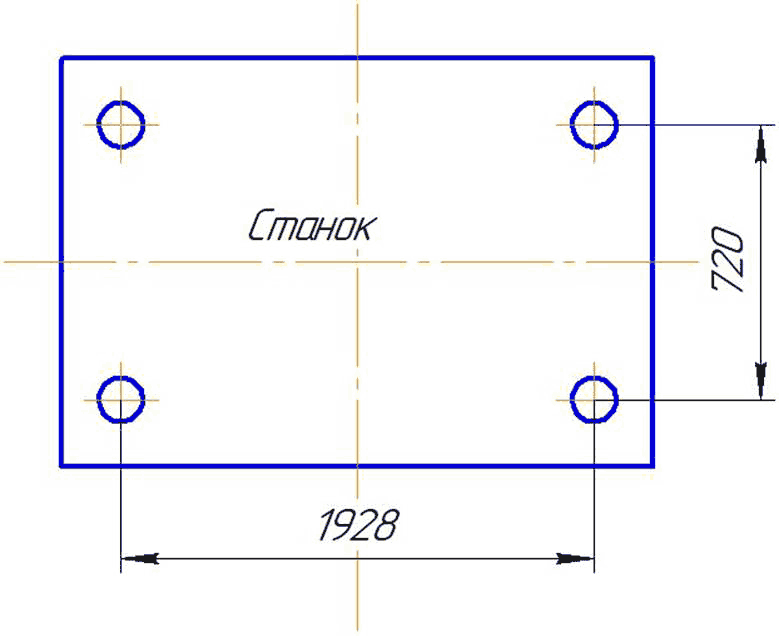

  • Ножницы НА (НК) 3214 устанавливаются на фундамент. Крепятся на фундаменте 4-мя болтами.
  • Горизонтальное положение ножниц на фундаменте обеспечивается с помощью клиньев и проверяется уровнем, установленным на столе установки. Точность расположения ножниц в продольном и поперечном направлениях должна быть в пределах 0,2 мм на длине 1000 мм.
  • Горизонтальность стола пневматических гильотинных ножниц НА321 должна проверяться 1 раз в месяц.

Порядок работы на пневматических гильотинных ножниц НА (НК) 3214

  • После подключения к электро-пневмосетям проверить работу ножниц НА (НК) 3214 в режиме «Ручной проворот».
  • Затем проверить зазор между ножами. Зазор между ножами выставляется поворотом эксцентрикового механизма реза и должен быть в пределах 0,02...0,03 мм. После выставления заданного зазора между ножами произвести ход ползуна в режиме «Ручной проворот», затем произвести включение в работу в режиме «Одиночный ход» и в режиме «Непрерывные хода» в течение 1 часа.
  • Во всех режимах проверить четкость работы всех исполнительных органов, срабатывание конечных выключателей, отсутствие нагрева в трущихся поверхностях.
  • Давление воздуха в пневмосети станка настроить 0,45 МПа на пневмоблоке.Регулировка перепада открытой высоты прижимной балки и ножа в начале реза достигается винтами и гайками. Перепад открытой высоты прижимной балки и ножа устанавливается 3….4 мм.

Характерные неисправности пневматических гильотинных ножниц НА (НК) 3214 и методы их устранения

Не включается электродвигатель.

Сгорела плавкая вставка предохранителей в ящике. Заменить сгоревшую плавкую вставку.

При отключении муфты срабатывают микропереключатели воздухораспределители и отключают электродвигатель привода.

Неисправность платы блока (выход из строя одного из оконечных триодов). Заменить неисправную плату резервной.

Не горят сигнальные лампы на панели сигнализации.

Сгорела плавкая вставка предохранителя. Заменить сгоревшую плавкую вставку.

Падение давления в пневмосистеме без уменьшения расхода сжатого воздуха

Негерметичность соединений воздухопровода. Проверить и в случае необходимости подтянуть винты на пневмоаппаратах и уплотнить резьбовые соединения воздухопровода.

Влагоотделитель не очищает сжатый воздух.

Большое количество конденсата в стакане влагоотделителя. Спустить конденсат.
Износ манжет поршня клапана трехходового сдвоенного сблокированного. Заменить манжеты.
Плохой контакт в кнопке «Пуск». Зачистить контакты

Муфта-тормоз нагревается выше допустимого.

Установлен малый ход цилиндра. Установить нормальный ход.

Электродвигатель при пуске не вращается или вращается, не развивая полных оборотов

Обрыв в питающей сети в пусковой аппаратуре. Проверить электросхему и устранить обрыв.
Повышенный зазор между тормозным диском и вкладышем (накладкой) в муфте-тормозе. Отрегулировать зазор.
В полость тормоза попало масло Разобрать и промыть детали тормоза.

При нажатии кнопки или на педаль не происходит включения привода станка.

Неполадки в электросхеме. Зачистить контакты, проверить исправность реле
Низкое давление воздуха в пневмосети установки. Повысить давление воздуха до уровня рабочего.
Износ фрикционных накладок в муфте-тормозе. Отрегулировать зазор или заменить вкладыши (накладки).
Загрязнился металлокерамический фильтр Снять и прочистить фильтр

Произвольное опускание ножевой балки

Разрегулирован тормоз. Отрегулировать тормоз.

Регулятор давления не очищает сжатый воздух

Неплотное прилегание клапана. Проверить состояние резинового вкладыша клапана, при необходимости заменить. Проверить состояние поверхности толкателя клапана и втулки.
Защемление толкателя клапана при его движении в направляющей втулке. Исправить поверхность толкателя клапана и втулки, а при необходимости заменить.

Маслораспылитель не подает распыленное масло

Засорился дроссель или маслораспылительные трубки. Снять маслораспылитель и прочистить дроссель и маслопроводные трубки.

В трехходовом сдвоенном клапане нарушена синхронизация работы клапана

Установлены пружины разного усилия. Заменить пружины. Установить пружины равного усилия.

Не осуществляется снятие напряжений в электрической цепи при пневмоблокировке

Вышел из строя один из сблокированных выключателей Заменить выключатель
Прорыв в воздушной камере муфты-тормоза Заменить манжеты или поврежденные детали.
Не включается электромагнит включающего вентиля трехходового сдвоенного клапана. Устранить неисправности в электромагните или заменить его.

Подшипники скольжения шатуна греются, в выступающей смазке находятся частицы бронзы

Малый зазор между втулкой и эксцентриком. Пришабрить втулки.
Отсутствует смазка. Проверить поступление смазки от насоса.
Засорились смазочные канавки Промыть канавки, смазать втулки чистой смазкой.

Ножевая балка не скользит в направляющих, а поднимается одновременно с боковыми стойками и прижимной балкой

Отсутствует смазка. Проверить поступление смазки.
Перетянуты винты фиксации боковых планок. Отпустить винты, установить планки с зазором к торцу ножевой балки.

Ножевая балка не останавливается в верхней мертвой точке

Имеются лопнувшие пружины в муфте-тормозе. Заменить лопнувшие пружины

Электрооборудование пневматических гильотинных ножниц НА (НК) 3214

  • Род тока - переменный, 3-х фазный.
  • Напряжение - 380В; 50 Гц.
  • Напряжение цепей управления:
    • переменного тока - 110В; 50 Гц;
    • постоянного тока - 24В,
  • Напряжение цепей сигнализации - 24В; 50 Гц.
  • Напряжение цепей освещения - 24В; 50 Гц.
  • Электродвигатель главного привода.

Схема электрическая принципиальная гильотинных ножниц НА (НК) 3214

Схема электрическая принципиальная гильотинных ножниц НА3214

  1. Электрооборудование ножниц НА (НК) 3214 состоит из силовой части (главного электропривода), электроаппаратов управления работой электродвигателя, главного привода и электромагнитов пневмовентилей муфты приводного механизма, и
    электроаппаратов управления работой ножниц в различных режимах.
  2. Электрооборудование смонтировано на ножницах и в шкафу управления.

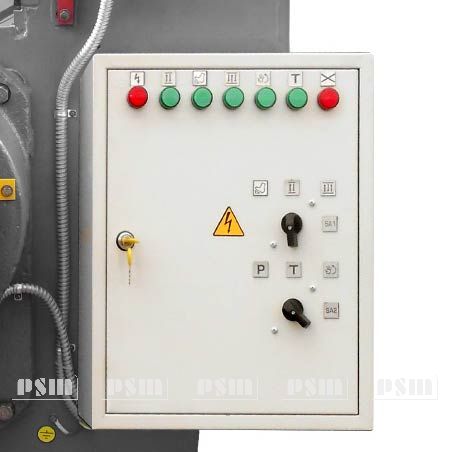

  3. Органы управления (кнопки, переключатели, сигнальная арматура) находятся на электрошкафу, который расположен на левой стороне ножниц.
  4. Электропедаль подключается через штепсельный разъем к электрошкафу, установленной на внешней стороне стола ножниц, и выносится в удобное для управления ножницами место.
  5. Запуски электродвигателя главного привода, пуск ножниц в работу осуществляется с главного пульта управления.
  6. Управление непосредственно работой ножниц происходит в функции пути за счет включения и отключения путевых конечных выключателей, обеспечивающих необходимую последовательность срабатывания электроаппаратов, и соответственно
    исполнительных механизмов и рабочих органов ножниц НА (НК) 3214.

Электрическая схема предусматривает работу ножниц НА (НК) 3214 в следующих режимах:

  • наладочный режим - движение рабочих органов происходит от кнопки толчками, а при выключенном электродвигателе главного привода происходит проворот эксцентрикового вала ножниц;
  • одиночный ход - движение происходит или от кнопки, или от педали. Ножевая балка делает один рез и возвращается в исходное положение. Движение происходит при нажатой педали (кнопке).
  • непрерывные хода - ножевая балка совершает непрерывные хода вверх - вниз до остановки режима с помощью кнопки.

Подключение и отключение ножниц к сети производится вводным автоматическим выключателем QF1.

Аварийной отключение осуществляется кнопкой «Общий стоп», установленной на главном пульте управления и левой стойке ножниц.

Электросхемой предусмотрены следующие защиты и защитные блокировки:

  • защита электродвигателя главного привода и электроаппаратуры осуществляется при помощи автоматических выключателей (QF1) и предохранителей (FU1, FU2, FU3) (см. схему электрическую принципиальную);
  • защита электродвигателя главного привода от перегрузок реализована при помощи теплового реле PT1;
  • нулевая защита осуществлена с помощью блок контактов пускателя КМ1;
  • контакт пускателя главного привода КМ1 запрещает включение муфты ножниц в рабочих режимах при неработающем двигателе главного привода.

Наладочный режим

  1. В этом режиме выполняется операция: механический проворот - включение муфты кнопкой, при вращающемся маховике.
  2. Для осуществления операции необходимо переключатели SА1 и SА2 перевести в положение «Одиночный ход» и режим «Толчок» соответственно, и включить электродвигатель М1.
  3. При нажатии кнопки SB3, так же запитывается пускатель КМ2 по цепи 10-11-16-18-22-8 и соответственно включает электромагнит УА1 по цепи 5-7-31. Ножевая балка совершает движение. Оно будет происходить только при нажатой кнопке SВ3. При ее отпускании движение прекращается («Толчковый режим»).

Режим «Одиночный ход»

  1. Произвести все операции для запуска главного привода и запустить его.
  2. Переключатели устанавливаются в следующие положения:
  • SА1 - или в положение «Педаль», или в положение «Одиночный ход». Соответственно загорается сигнальные лампы «Пуск от педали» (HL3) или «Пуск от кнопки» (HL2);
  • SА2 - в положение «Работа», HL3 или HL2.
  1. При нажатии на педаль SВ5 (кнопку SВ3) запитывается пускатель КМ2 и КМ2 своим контактом запитывает электромагниты пневмомуфты УА1 и ВПК – конечный выключатель, на колёсико которого давит кулачок. Положение кулачка соответствует нахождению ножевой балки в верхней мертвой точке.
  2. Ножевая балка начинает рабочий ход. При возвращении ножевой балки в исходное положение рабочая зона BПK перекрывается, запирается и обесточивает пускатель КМ2, и соответственно выключается электромагнит пневмомуфты. Все движения механизмов ножниц прекращаются.
  3. Для того чтобы запустить следующий рез необходимо снова нажать на педаль SB5 или кнопку SВ3.

Режим «Непрерывный ход»

  1. Произвести все операции для запуска электродвигателя главного привода и запустить его. Переключатель SА2 установить в положение «Включено».
  2. Переключатель SА1 установить в положение «Непрерывные хода».
  3. Загорается сигнальная лампа НL4 режим «Непрерывный ход».
  4. Для запуска ножниц в этом режиме необходимо нажать и отпустить кнопку SB3. При этом запитывается пускатель КМ2 и становится на самоблокировку.
  5. Пускатель КМ2, как описано выше (см. раздел «Наладка») включает пневмомуфту. Ножницы совершают непрерывные хода до тех пор, пока кнопкой SВ4 не разрывается цепь питания КМ2. Если отключение КМ1 произошло не в исходном положении ножевой балки, то КМ2 не отключится и движение балки будет происходить до тех пор, пока она не выйдет в исходное положение.
  6. Это обеспечивается тем, что пускатель КМ2 будет запитан по цепи 15-18-21-8. Когда ножевая балка придет в исходное положение, перекроется рабочая зона BПK он разорвет цепь питания пускателя КМ2. Муфта отключиться и ножницы остановятся.

Меры безопасности при работе на пневматических гильотинных ножницах НА (НК) 3214

Необходимо соблюдать все общие правила техники безопасности при работе ножниц НА (НК) 3214. При транспортировке к месту монтажа, монтаже, подготовке к пуску и наладке ножниц все работы производить в строгом соответствии с соответствующими разделами настоящего руководства. Во время работы необходимо следить за тем, чтобы ножевая балка останавливалась в крайнем верхнем положении. Это достигается регулировкой положения кулачка и конечного выключателя ВПК, управляющего трехходовым клапаном. При выполнении ремонтных работ, ножевую балку необходимо закрепить в крайнем верхнем положении. Выполнение регулировок, настройку на выбранный режим производить при полностью установленных и надежно закрепленных ограждениях.

Приступая к работе на ножницах, необходимо перед пуском проверить готовность ножниц к работе:

  • проверить наличие ограждений;
  • проверить наличие давления сжатого воздуха в пневмосистеме;
  • слить конденсат из влагоотделителя, проверить наличие заземления.

Если во время работы произошла неисправность, необходимо сообщить о ней сменщику. Содержать рабочее место возле ножниц сухим и незахламленным посторонними предметами. Во время работы необходимо для подналадок и регулировок станка вызвать наладчика или мастера. Для защиты органов слуха необходимо применять противошумные наушники по ГОСТ 12.4.051-87.

станок гильотина на3214 кинематическая схема, гильотина на 3214 гильотинные ножницы НА3214 производитель пневматические ножницы НА3214. на3214, Ножницы кривошипные пневматические НА 3214

По Техническому Заданию заказчика у ножниц модели НА могут измениться габаритные размеры и масса. Подробное ТКП можно получить после предоставления Технического Задания. Технические изменения, существенно не влияющие на характеристики ножниц, завод-изготовитель оставляет за собой.

Стандартная комплектация НА (НК) 3214

  1. ножницы пневматические в сборе с пультом управления;
  2. светодиодная линия освещения рабочей зоны;
  3. выносная педаль управления;
  4. боковой упор для резки под прямым углом;
  5. заднее ограждение для сбора заготовок;
  6. комплект ЗИП

Дополнительные опции НА (НК) 3214

  1. Передние удлинители стола;
  2. Шариковые опоры для облегчения перемещения листа;
  3. Лазерный указатель линии реза;
  4. Резиновые накладки для уменьшения деформации листа при резке;
  5. Электромеханический задний упор с УЦИ
  6. Устройство обдува стола;
  7. Рольганг приводной, неприводной
  8. Тележка откатная приводная, неприводная

Дополнительные опции НА (НК) 3214

Цена pуб с НДС 20%
-Передние удлинители стола;0
-Шариковые опоры для облегчения перемещения листа;0
-Лазерный указатель линии реза;0
- Накладки для уменьшения деформации листа при резке;0
-Электромеханический задний упор с УЦИ;0
-Устройство обдува стола;0
-Рольганг приводной;0
-Рольганг неприводной;0
-Тележка откатная неприводная;
-Тележка откатная приводная;
ПромСтройМаш является непосредственным производителем НА (НК) 3214 Мы производим и продаём Ножницы гильотинные, кривошипные НА3214 / НК3214 во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан. НА (НК) 3214 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить НА (НК) 3214 вы можете непосредственно у нас или у наших дилеров. Ширина Толщина разрезаемых листов, мм 1600 2.5

НГ800 3МП

НГ800 3МП
Ширина/Толщина разрезаемых листов, мм 400/3.0

НА (НК) 3214

НА (НК) 3214
Ширина Толщина разрезаемых листов, мм 1600 2.5

НД3314

НД3314
Ширина/Толщина разрезаемых листов, мм 1600/2.5

НА (НК) 3216

НА (НК) 3216
Ширина/Толщина разрезаемых листов, мм 2000/4

НД3316

НД3316
Ширина/Толщина разрезаемых листов, мм 2000/4

НК3416

НК3416
Ширина/Толщина разрезаемых листов, мм 2000/4

НД3318

НД3318
Ширина/Толщина разрезаемых листов, мм 2000/6.3

НК3418

НК3418
Ширина/Толщина разрезаемых листов, мм 2000/6.3

НА3121

НА3121
Ширина/Толщина разрезаемых листов, мм 2000/12

НА3122

НА3122
Ширина/Толщина разрезаемых листов, мм 2000/16
