НА3218

Ножницы гильотинные, кривошипные НА 3218

ПромСтройМаш является непосредственным производителем НА3218 Мы производим и продаём Ножницы гильотинные, кривошипные НА 3218 во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан, Украина. НА3218 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить НА3218 вы можете непосредственно у нас или у наших дилеров.
НА3218

Технические характеристики НА3218

Толщина разрезаемых листов с временным сопротивлением σвр = 500МПа,мм6,3
Ширина разрезаемых листов, мм2000
Частота ходов ножа, холостых, мин-1 11
Длина листа отрезанного с упором, мм600
Мощность электродвигателя, кВт7.5
Длина2850
Ширина2580
Высота1945
Масса, кг5000

Подробное описание НА3218

ножницы гильотинные кривошипные НА3218

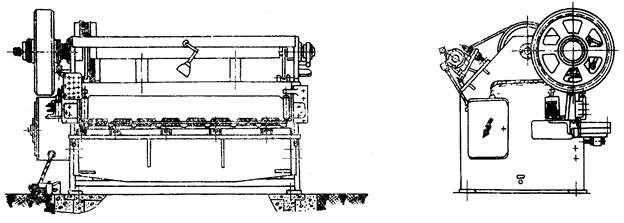

Общий вид гильотинных ножниц НА3218

ножницы гильотинные кривошипные НА3218

Основными конструктивными частями ножниц НА3218 являются:

  • станина
  • ножевая и прижимная балки
  • привод
  • приводной и коленчатый валы
  • муфта включения
  • задний упор
  • система смазки
  • ограждение
  • электрооборудование

Комплект поставки ножниц гильотинных НА3218

  • ножницы гильотинные НА3218 в сборе
  • Паспорт ножниц НА3218
  • Педаль электрическая
  • Шприц

Назначение ножниц гильотинных НА3218

  • Ножницы НА3218 предназначены для прямой, продольной и поперечной резки листового материала σВ =50 кгс/мм2.
  • Поперечная резка листа толщиной 6,3 мм и шириной 2200 мм производится за один ход ножа;
  • продольная при длине реза более 2200 мм – рядом повторных резов при продвижении листа вдоль линии реза.
  • Станок может быть использован в любой отрасли промышленности.

    Конструкция ножниц гильотинных НА3218

    Станина ножниц НА3218

    Станина ножниц  НА3218

    Являясь базовым узлом ножниц НА3218, на котором крепятся все остальные узлы, станина представляет собой сварную конструкцию, состоящую из двух стоек (1) и (3), связанных между собой уголками (2).

    На стойки опирается стол (4) с прикрепленными с помощью винтов нижними ножами (5). На нем также имеются удлинители с Т-образными пазами для крепления упора поперечной резки ножниц НА3218 (9). В случае осуществления продольной резки упор снимается.

    Станина имеет направляющие, к которым крепятся текстолитовые накладки (10), по ним перемещается ножевая балка.

    Привод и валы ножниц НА3218

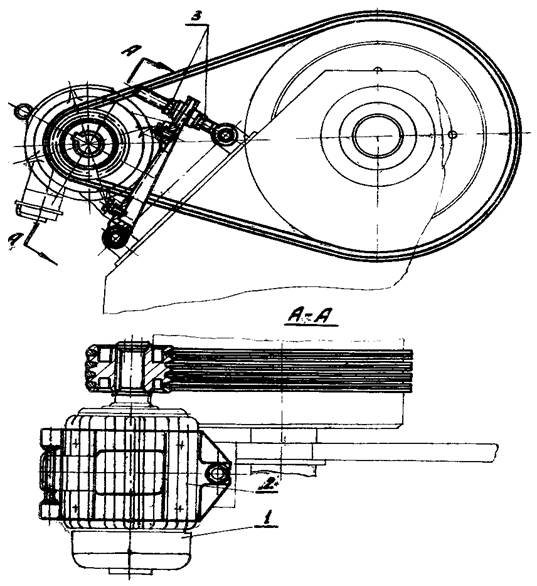

    Привод   ножниц НА3218

    Привод ножниц НА3218

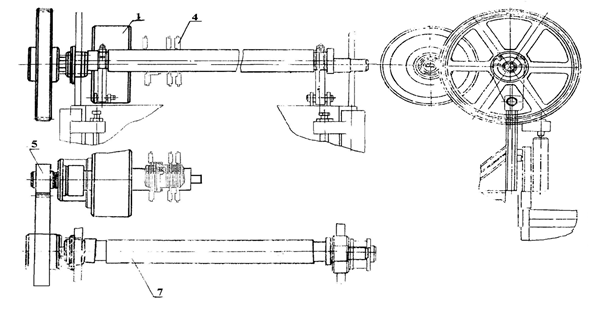

     Приводной и коленчатый валы ножниц НА3218

    Приводной и коленчатый валы ножниц НА3218

    Привод ножниц НА3218 осуществляется от электродвигателя (1) через клиноременную передачу на маховик и муфту-тормоз (4 ) через зубчатые колеса (5) и (6) на коленчатый вал (7).

    Электродвигатель крепится к подмоторной плите (2), шарнирно укрепленной на станине. Регулировка натяжения ремня осуществляется гайками (3).

Задний упор ножниц гильотинных НА3218

Задний упор состоит из 2-х цилиндрических реек (1), перемещающихся вручную, и служит упором для листа при поперечной резке.

Пневмосистема ножниц гильотинных НА3218

Пневмосистема ножниц НА3218 состоит из воздухопровода и накопителя. Воздухопровод с ресивером обеспечивает подачу сжатого воздуха в пневмокамеру муфты-тормоза.

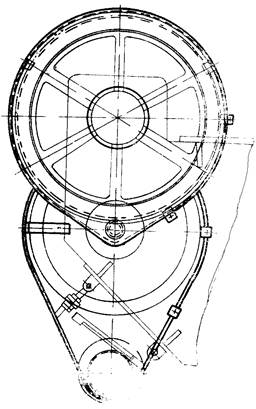

Ограждение ножниц  НА3218Ограждение ножниц ножниц   НА3218

Ограждение представляет собой три выполненных из листовой стали кожуха: один закрывает шкивы клиноременной передачи, второй — шестерни привода и третий — тормоз ножниц НА3218. Их крепление к станине осуществляется при помощи болтов М8.

Электрооборудование ножниц гильотинных НА3218

Электрооборудование ножниц НА3218 состоит из силовой части (главного электропривода), электроаппаратов управления работой электродвигателя главного привода и электромагнитов пневмовентилей муфты приводного механизма и электроаппаратов управления работой ножниц гильотинных НА3218 в различных режимах.

Электрооборудование смонтировано на самом станке и в шкафу управления. Органы управления (кнопки, переключатели, сигнальная арматура) находятся на электрошкафу и на главном пульте управления, расположенном на лицевой стороне ножниц НА3218. Электропедаль подключается через штепсельный разъем к электрошкафу. Запуски электродвигателя главного привода, пуск ножниц в работу, осуществляется с пульта. Выбор режимов работы ножниц НА3218 осуществляется с электрошакафа. Управление непосредственно работой ножниц НА3218 происходит в функции пути за счет включения и отключения путевых конечных выключателей, обеспечивающих необходимую последовательность срабатывания электроаппаратов, и соответственно исполнительных механизмов и рабочих органов ножниц.

Электрическая схема предусматривает работу ножниц НА3218 в следующих режимах:

  • наладочный режим - движение рабочих органов происходит от кнопки толчками (при выключенном электродвигателе главного привода происходит проворот эксцентрикового вала ножниц);
  • одиночный ход - движение происходит или от кнопки, или от педали (ножевая балка делает один рез и возвращается в исходное положение);
  • непрерывные ходы - ножевая балка совершает непрерывный ход «вверх – вниз» до остановки режима с помощью кнопки.

Первоначальный пуск гильотинных ножниц НА3218

Подготовка ножниц НА3218 к работе

  • Снять антикоррозийное покрытие, нанесенное перед упаковкой на обработанные
  • поверхности, заполнить смазкой все устройства по схеме смазки.
  • Выполнить все указания, изложенные в разделах «Электрооборудование» и «Смазка».
  • Заземлить ножницы НА3218.

Первоначальный пуск гильотинных ножниц НА3218

  1. Первый ход ножевой балки осуществляется поворотом маховика с помощью штыря (в случае отсутствия отклонений в работе после первого хода, таким же образом совершается еще 2- 3 хода). ВНИМАНИЕ! Большая шестерня, сидящая на левом конце коленвала, должна вращаться по часовой стрелке, если на шестерню смотреть со стороны муфты-тормоза.
  2. Обкатка гильотинных ножниц НА3218 производится в течение 2-х часов, из них один час на – одиночных ходах и один час – на автоматических (происходит проверка взаимодействия всех узлов и деталей ножниц НА3218, особое внимание уделяется работе муфты-тормоза).
  3. После первого периода работы ножниц НА3218 в течение 35 — 40 минут гильотинные ножницы НА3218 останавливаются, производится осмотр деталей и узлов на предмет отсутствия утечек в смазке, нагрева левой и правой букс коленвала, перегрева электродвигателя.
  4. После полной отладки и регулировки ножниц НА3218 на холостом ходу можно приступить к испытанию под рабочей нагрузкой.

Настройка ножниц НА3218 и режим работы

Настройка ножниц НА3218 для резки полос заданной ширины производится перемещением заднего упора.

Расстояние заднего упора от режущей кромки нижнего ножа определяется по шкале линеек, укрепленных на штангах заднего упора.

Регулировка ножниц НА3218

В процессе эксплуатации ножниц НА3218 регулировке и наладке могут подвергаться ножевая балка, прижим и зазор между ножами.

  • Регулировка прижима ножниц НА3218

    Регулировка прижима сводится к тому, чтобы путем поднятия пружин разрезаемый лист во время реза был достаточно прижат к столу.
  • Регулировка зазора между ножами.

    При резке листов зазоры между ножами должны быть установлены в пределах 1/20 — 1/30 толщины разрезаемого листа.

    Прямолинейность линии разреза зависит от правильности регулировки зазора.

    Регулировка зазора между ножами производится передвижением стола, не допускается резка листов максимальной толщины и ширины из материала, с пределом прочности более σВ =50 кгс/мм2.

  • Смена и регулировка ножей.

    Точная и надежная работа ножниц зависит от качества заточки ножей, в этой связи резка затупленными ножами недопустима!

    Ножи выполнены с четырьмя режущими кромками, поэтому при затуплении одной кромки ножки необходимо периодически поворачивать.

    Для смены и регулировки ножей необходимо:

    1. Снять прижимную балку.
    2. Отвернуть гайки винтов, крепящих ножи к ножевой балке, и поочередно снять ножи.
    3. Проверить ножи и их опорные поверхности в ножевой балке, повернуть каждый нож другой режущей кромкой и установить его на прежнее место. Крепить и устанавливать ножи необходимо, начиная с левого ножа.
    4. Снять нижние ножи, повернуть и установить второй режущей гранью и закрепить винтами. При переточке ножей необходимо сменить прокладку под нижним ножом и установить режущую кромку заподлицо с верхней плоскостью стола.
    5. После смены ножей регулируются зазоры между верхними и нижними ножами. Для этого необходимо ослабить болты и гайки, которыми стол крепится к стойкам станины, подвинуть стол назад с помощью регулировочных болтов так, чтобы верхний нож по отношению к нижнему был установлен с зазором.
    6. При установке ножей между лезвиями необходимо выдерживать следующие зазоры:
      • толщина разрезаемого листа, мм 1,5-3 3-6,3
      • зазор между ножами, мм 0,15 0,35
    7. После установки зазора болты, крепящие стол к станине ножниц НА3218, следует затянуть.

При работе на ножницах НА3218 ЗАПРЕЩАЕТСЯ!

  • производить осмотр и ремонт электроаппаратуры ножниц НА3218 при включенном вводном выключателе;
  • производить ремонт ножниц гильотинных  НА3218 при включенном электродвигателе;
  • налаживать, регулировать, чистить и смазывать ножницы НА3218 на ходу;
  • работать на ножницах НА3218 со снятыми ограждениями;
  • допускать к работе и обслуживанию гильотинных  ножницНА3218  лиц, не ознакомившихся с руководством и не прошедших проверку практических знаний и навыков по управлению ножницами гильотинными  НА3218  .
