Долбёжные станки

Долбежные станки предназначены для наружного или внутреннего долбления плоских и криволинейных поверхностей для получения профилей и пазов различных конфигураций, для обработки во втулках шпоночных пазов и шлицевых отверстий, многогранных отверстий в предварительно обработанных на сверлильных, фрезерных, расточных станках различных заготовок, фасонных поверхностей (главным образом несквозных, с малыми расстояниями для выхода инструмента).

Размеры заготовок ограничиваются размером стола до 500мм на 7А420 и ходом максимальным до 200мм, до 630мм на 7Д430 и ходом максимальным до 320мм, до 800мм на 7Д450 и максимальным ходом ползуна до 500мм.

Технологическая операция под названием долбление - способ резания специальным инструментом резцом на долбежных станках, позволяющие получить плоские поверхности изделий 9...12 квалитета с шероховатостью R_a=0,8...10 мкм.

При выборе долбёжного станка необходимо учитывать различные параметры, в первую очередь: размер пазов, максимальный и минимальный угол наклона вертикального инструмента, мощность двигателя, размер рабочей поверхности.

Станки используются в условиях серийного инструментального производства или на различных ремонтных предприятиях.

Долбёжные станки являются габаритным и тяжёлым устройством. Станина выполнена из чугуна марки СЧ-20. Класс точности долбежных станков моделей 7А420, 7Д430, 7Д450 по ГОСТ 7599-82-Н. Станки пригодны для эксплуатации в условиях УХЛ 4 по ГОСТ 15150, по отдельному техническому заданию Машиностроительным Предприятием «ПромСтройМаш» станки могут быть изготовлены для использования в климатических условиях Т-4, ТВ-4, ТС-4, ТМ-4, ОМ-4

Особенности и описание станков

Конструкция станков позволяет производить долбление в упор к заготовке с перебегом резца не более 5 мм, а также обрабатывать наклонные поверхности под углом до 45° благодаря наличию поворотного устройства стола.

Долбежный станок модели 7А420 с ходом долбежного инструмента 200 мм имеет электромеханический привод, 7Д430 с ходом 320мм, 7Д450 с ходом 500мм привод гидравлический.

На долбежных станках инструмент совершает только возвратно-поступательное движение в вертикальном направлении, а движение подачи самой заготовки осуществляется через продольную, поперечную и круговую подачи. На основном столе станка, расположенном в горизонтальной плоскости прямоугольных направляющих станины, установлен вращающийся круглый стол с делительным механизмом.

Долбежные станки благодаря своей конструкции позволяют установить частотный привод для плавного регулирования скорости ходов в минуту посредством частотной модуляции.

Пульт управления в стандартной комплектации установлен на станине станка, по отдельному заказу можно изготовить на подвесном креплении.

При использовании обработки фасонных поверхностей с использованием копира и плоского шаблона как по внутреннему, так и по наружному контуру. Подача стола осуществляется в продольном, поперечном направлениях и имеет вращение 360° градусов.

Станки в качестве дополнительных опций могут комплектоваться поворотной резцовой головкой (для долбления под прямым углом в обе стороны), узлом наклона салазок вертикального долбяка на угол до 50° к вертикальной плоскости (для изготовления шпоночных пазов в нецилиндрических отверстиях), вертикально переустанавливаемым инструментом, что позволяет значительно расширить номенклатуру обрабатываемых на станке изделий.

Основные узлы долбежных станков

Станина

Станины долбежных станков производства Завода «ПромСтройМаш» отлиты и изготовлены из чугуна марки СЧ-20, имеют коробчатую форму и состоят из горизонтальных и вертикальных колонн скрепленных между собой и являющихся базой для всех узлов станка. В нижней колонне установлены системы смазки и привод станков.

Стол и промежуточная каретка

Стол станка расположен на нижней колонне станка, установлен на горизонтальных направляющих, состоит из поперечных салазок и поворотного кругового стола. Стол станка имеет продольные, поперечные и круговые подачи. Продольное движение осуществляется только вручную с помощью маховика, а поперечное – вручную или автоматически с помощью коробки скоростей. Ускоренное и реверсивное перемещение включается на пульте управления. Автоматическое движение производится только в направлении от оператора к вертикальной колонне.

Кулисный механизм и долбежная головка

Механизм предназначен для передачи привода шестерни в вертикальное перемещение долбяка. Назначение долбежной головки удержать салазки с резцедержателем, которые совершают возвратно-поступательные движения. Наличие вертикальных направляющих обеспечивают их надежное перемещение без зазора при движении. Рабочий ход салазок можно настроить от 0 до 500 мм. Кроме настройки размера хода инструмента, можно настроить высоту, это необходимо делать для обеспечения необходимого положения инструмента к обрабатываемой заготовке.

Так как станки долбежные относятся к категории сложных машин при приобретении рекомендуем воспользоваться услугами специалистов сервисной службы завода. В течение дальнейшей эксплуатации станка техническое обслуживание станка должны производиться в соответствии с требованиями, изложенными в руководстве по эксплуатации. Завод «ПромСтройМаш» гарантирует соответствие станка ТУ 3817-006-69398252-2015, обязуется безвозмездно устранять все поломки в период гарантийного обслуживания, при соблюдении потребителем условий эксплуатации.

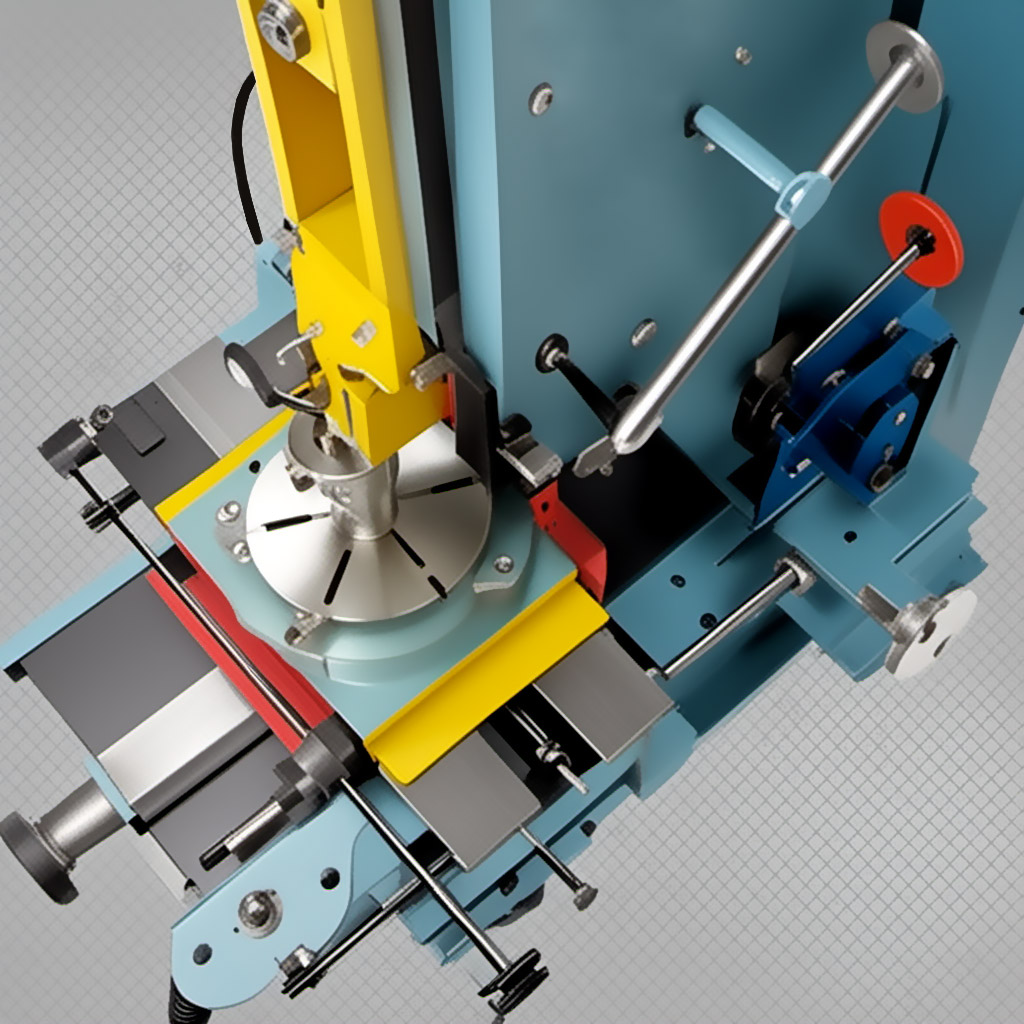

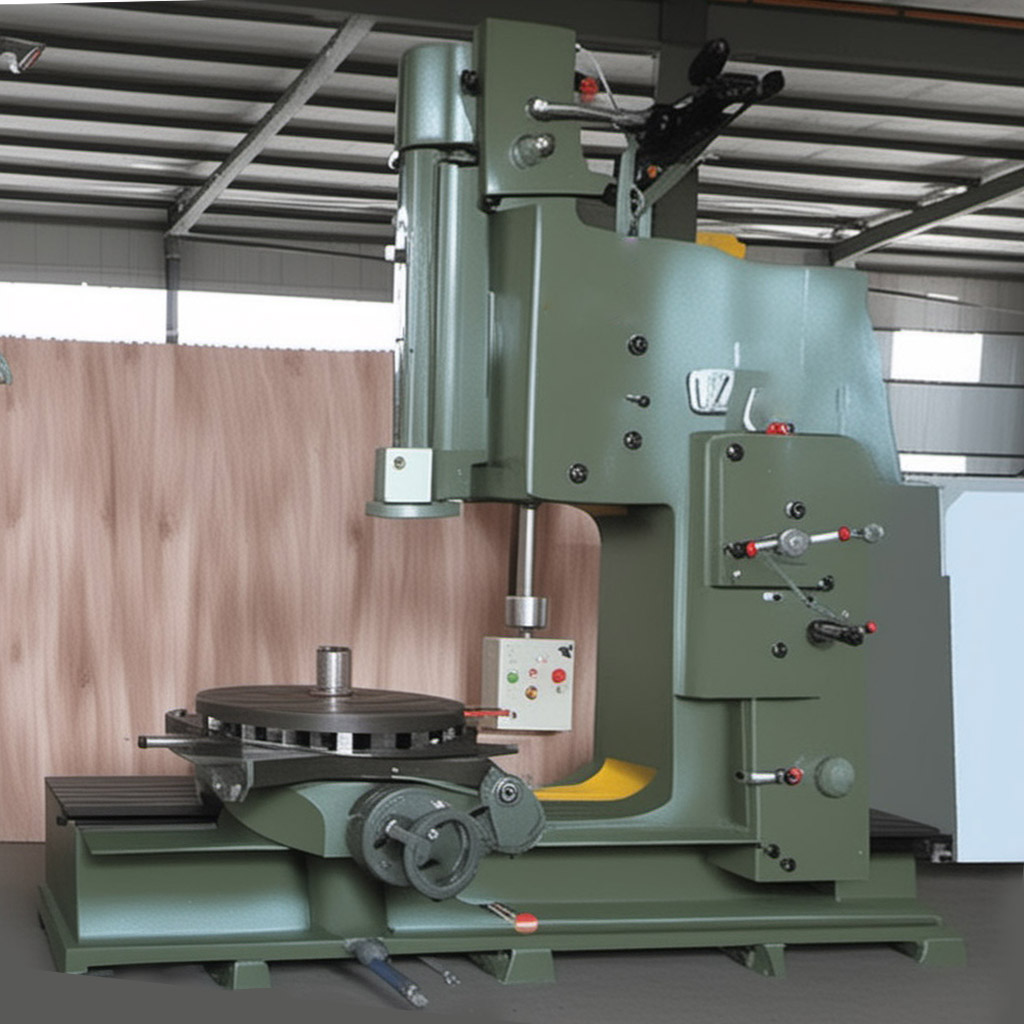

Примечание: иллюстрации, использованные в статье созданы с использованием искусственного интеллекта, поэтому могут иметь визуальные несоответствия.
