Станки ножовочные

Станки отрезные ножовочные моделей 8725, 8725АМ, 8725АМ-300 предназначены для выполнения технологической операции резки и раскроя сортового, профильного черного и цветного металла на мерные заданной длины заготовки. Станок ножовочный или механическая ножовка, поставляемая заводом ПромСтройМаш, позволяет производить резку заготовок под углом от 45 до 90 градусов. Режущим инструментом является ножовочное полотно, для станков 8725 размер полотна 400х40х2, 8725АМ 450х40х2, 8725АМ-300 600х50х2.5. Размеры отрезаемых заготовок круглого проката ограничиваются размерами пильной рамы, для станков модели 8725, 8725АМ составляет 250мм, 8725АМ-300 соответственно 300мм. При резке ножовочными станками величина пропила составляет 2-3.5мм.

Для расширения технологических возможностей ножовочных станков возможно укомплектовать станки приспособлениями для пакетной резки, рольгангами для подачи длинномерных заготовок в зону резания, тележками откатными для сбора и транспортировки мерных заготовок. Станки отрезные ножовочные являются компактным и вместе с тем жестким и точным устройством. Станина станков модели 8725 и 8725АМ отлита из чугуна марки СЧ-20, насос поднимания и опускания пильной рамы гидравлический имеет оригинальную конструкцию, станина станка модели 8725АМ-300 сварная, пильная рама имеет дугообразную форму, изготовлена из чугуна СЧ-20 для обеспечения точности резки. Существенный недостаток механических отрезных станков, наличие холостых (обратных) ходов пильной рамы в процессе резки. Ограниченные габаритные размеры сечения отрезаемых заготовок. Производительность меньше в 3-4 раза по сравнению с ленточнопильными станками. Станки отрезные рекомендуются для эксплуатации в условиях размещения УХЛ-4 по ГОСТ 15150,по отдельному техническому заданию могут быть изготовлены для использования в климатических условиях Т-4, ТВ-4, ТС-4, ТМ4. Ножовочные станки используются в заготовительных, ремонтных участках различных предприятий как надежное и востребованное оборудование.

Особенности и описание станков

Функциональность конструкции ножовочных отрезных станков позволяет производить резку металлов в условиях единичного и массового производства в заготовительных и вспомогательных производствах предприятий машиностроения и заготовительных участков.

Преимущества ножовочных станков перед другими способами резки:

• Низкие эксплуатационные расходы при оптимальной скорости резки. Скорость до 40 м/мин, хороший результат для металлорежущих станков. Скорость подачи пильного полотна регулируется ступенчато.
• Наличие простых по конструкции, но при этом, эффективных тисков. Разрезаемая с помощью ножовочного станка заготовка вручную или с помощью рольганга, помещается в зону резки. Получение производственной травмы при работе на ножовочных станках полностью исключено.
• Максимально быстрая переналадка тисков под определенный угол резки
• Надежная и обладающая отличным ресурсом конструкция ножовочных станков.
• Отличная точность резки. Настройку режимов резания можно выбирать максимально быстро в зависимости от диаметра и материала заготовки. самостоятельно.
• Процесс резки и обратный ход с возвратом в исходную точку выполняются с помощью гидропривода. Жесткость конструкции механизмов подачи и движения пильной рамы позволяют снизить увод ножовочного полотна, увеличив точность и качество резки.

Все детали отрезного ножовочного станка устанавливаются в станине, которая имеет коробчатую литую форму для станов моделей 8725, 8725АМ, сварную для модели 8725АМ-300. Станина имеет внутреннюю полость, в которой находится емкость для СОЖ и установлен насос для подачи охлаждающей жидкости.

Резка заготовки производится ножовочным полотном, возвратно-поступательные движения пильной рамы с подачей при помощи гидравлического насоса позволяют быстро и эффективно производить резку. Ножовочное полотно отрезного станка приводится в действие при помощи коленчатого вала, передающего вращение через шестерни от электрического двигателя.

Подъем и опускание пильной рамы осуществляется с помощью гидравлического насоса станков модели 8725, 8725АМ и гидравлического цилиндра у станка модели 8725АМ-300. Пильная рама шарнирно закреплена на кронштейне станины таким образом обеспечивается перемещение пилы относительно заготовки в процессе резки, то есть, рабочая подача. Резка выполняется с амплитудой движения (ход пильной рамы) 160 мм и скоростью от 85 до 110 циклов в минуту для станков модели 8725АМ. По окончании резки при срабатывании конечного выключателя пильная рама возвращается в исходное положение автоматически.

Если необходимо производить пиление заготовки под углом до 45 градусов, ножовочный станок может быть укомплектован поворотными тисками, устройствами для пакетной резки и рольгангом для резки длинных заготовок за дополнительную стоимость, увеличив производительность станка.

Отлитая из серого чугуна СЧ-20 станина станков модели 8725, 8725АМ жесткая и стабильная, рассчитана на значительные нагрузки, возникающих при работе с заготовками большого веса. Станина состоит из основания с рабочим столом, кривошипно-шатунного узла, пильного рукава и рамы, на которых устанавливается заготовка и пильное полотно. Разрезаемая заготовка устанавливается на столе станка и зажимается в тисках, в комплект которых входит набор накладок под определенный профиль. Конструкция станка предусматривает возможность разворота заготовки и резки под углом до 45°.

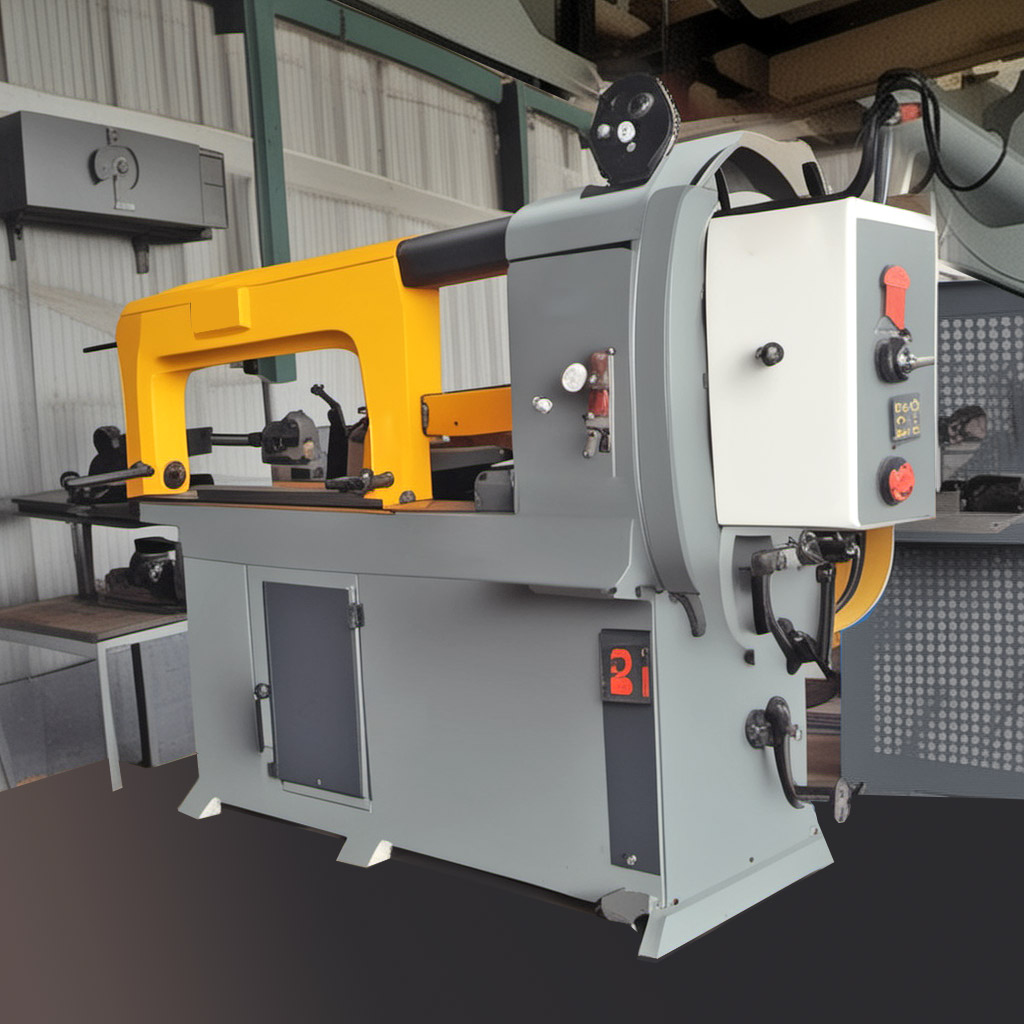

Основные узлы ножовочного отрезного станка 8725, 8725АМ

Электромеханический привод станка

Электродвигатель асинхронный АИР установлен на подмоторной плите, плита укреплена к станине через кронштейн. На электродвигателе установлен сменный шкив, передающий вращение двигателя на противоположный шкив, шкив расположен на одной оси с косозубой шестерней модели 10 с количеством зубьев 26, с этой шестерней зацеплена шестерня с количеством зубьев 145, которая установлена на шпонке коленчатого вала. Шестерни и шкивы привода закрыты ограждением. Управление работой станка осуществляется через шкаф управления установленном на станке. При подъеме пильного рукава до его верхнего положения, конечный выключатель срабатывает и автоматически выключает двигатель. На подмоторной плите установлен винт служащий для натяга ремней клиноременной передачи.

Станина

Станина имеет коробчатую форму, отлита из серого чугуна с усиливающими ребрами по периметру. Основание станины является одновременно емкостью для СОЖ и резервуара для масла гидравлического насоса для станков модели 8725 и 8725АМ. На станине установлены все узлы станка.

Чугунное основание, стойка

Кривошипно-шатунный механизм установлен в чугунной стойке. Стойка находится на задней стороне в верхней части станины. На чугунной стойке установлены подшипники коленчатого вала и бронзовые втулки оси пильного рукава. На задней стороне стойки расположен электрошкаф. На внутренней стороне стойки на пальце закреплена опора рукава.

Пильный рукав

Двигающийся на оси установленного на чугунном основании, пильный рукав на нижней своей поверхности имеет направляющие типа ласточкин хвост, по которым движется пильная рама и регулировочный клин компенсирующий зазор между пильным рукавом и пильной рамой. Посредством тяги и двух шарниров рукав соединен со штоком поршня рабочего цилиндра гидропривода, управляющего движением рукава.

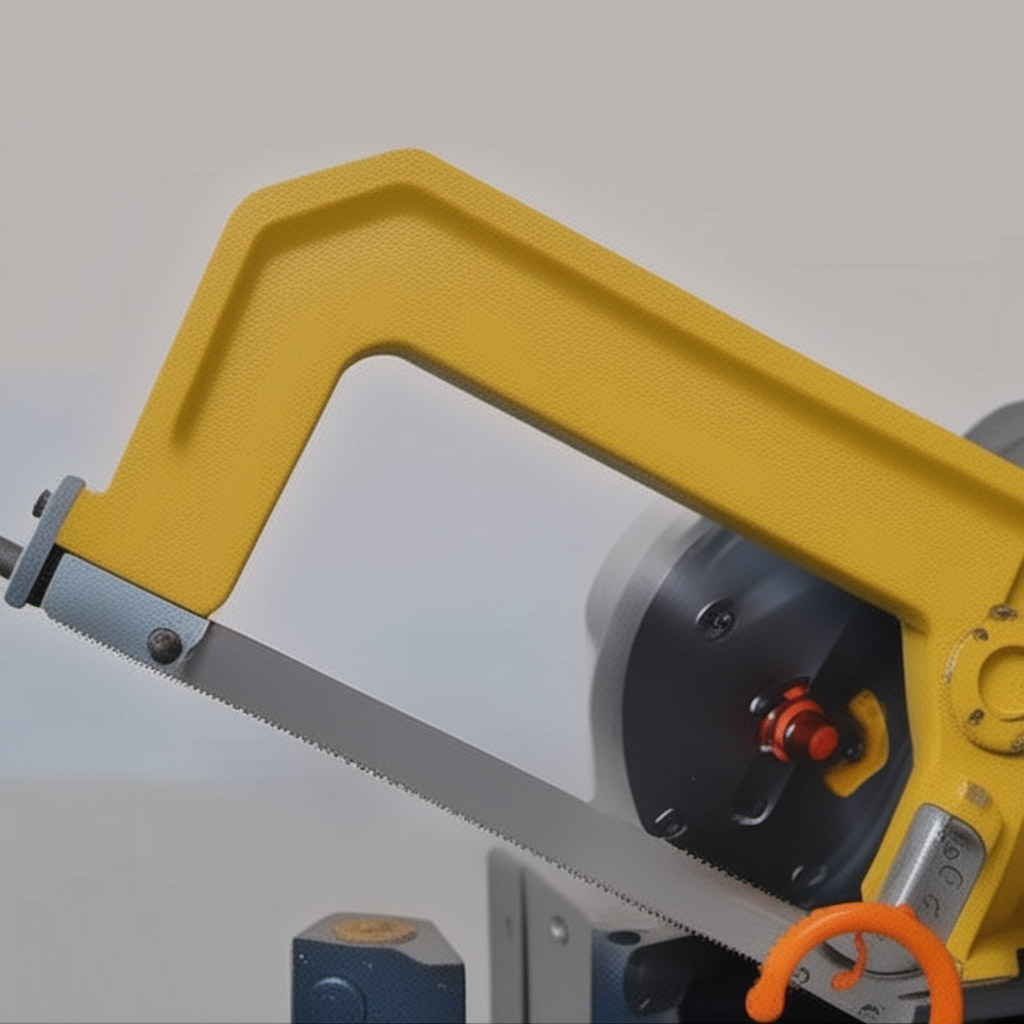

Пильная рама

Пильная рама устанавливается в направляющие пильного рукава и движется по ним возвратно-поступательным движением от кривошипного вала, с которым она соединена шатуном. Ножовочное полотно одним своим краем через отверстие одевается на неподвижно укрепленную планку, штифтом, а другим отверстием на ось подвижной планки и прижимается планками. Натяжение ножовочного полотна осуществляется винтом.

Прижимные тиски

Для установки разрезаемой заготовки отрезной станок снабжен специальными зажимами с плоскими рифлеными планками. Прижим заготовки производится с помощью винта и упора.

Упор реза мерных заготовок

При резке заготовок определенной, заданной длины, применяется упор, который можно установить в нужном положении при помощи нанесенной на упоре шкалы.

Основные узлы ножовочного отрезного станка 8725АМ-300

Электромеханический привод станка

Электродвигатель асинхронный АИР установлен на плите, плита укреплена к станине через кронштейн. На электродвигателе установлен сменный шкив, передающий вращение двигателя посредством клиновых ремней на двухступенчатый редуктор, далее на эксцентриковый вал который через подвижный шатун передает возвратно поступательное движение на пильную раму с установленным на нем ножовочным полотном 600х50х2.5. Опускание и поднимание пильной рамы осуществляется автоматически посредством гидравлического распределителя и цилиндра. Все подвижные вращающиеся элементы привода отрезного станка закрыты ограждением закрепленном на станине. Управление работой станка осуществляется через шкаф управления установленном на станке. При подъеме пильного рукава до его верхнего положения, конечный выключатель срабатывает и автоматически выключает двигатель.

Станина

Станина имеет коробчатую форму, отлита из серого чугуна с усиливающими ребрами по периметру. Основание станины является одновременно емкостью для СОЖ и электронасоса. На станине установлены все узлы станка. При резке заготовок длиной более 350мм необходимо устанавливать рольганг для поддержки заготовки в процессе резания для предотвращения получения травмы.

Пильная рама

Пильная рама устанавливается в направляющие станины и движется по ним возвратно – поступательным движением от кривошипного диска, с которым она соединена шатуном. Ножовочное полотно одним своим краем через отверстие одевается на неподвижно укрепленную планку, штифтом, а другим отверстием на ось подвижной планки и прижимается планками. Полотно ножовочное устанавливается с направлением резания от электромеханического привода, слабо натянутое полотно ведет к неправильному резу, правильное усилие натяжения составляет 10-12 кН.

Прижимные тиски

Тиски состоят из подвижной и неподвижных планок, при помощи рукоятки, винта и гайки подвижная планка перемещается к по направлению к подвижной зажимая заготовку. Тиски позволяют зажимать заготовку диаметром от 25...300мм.

Упор реза мерных заготовок

При резке заготовок необходимой, заданной длины, применяется упор, который можно установить в нужном положении при помощи нанесенной на упоре шкалы.

Гарантийное обслуживание

Так как станки ножовочные отрезные относятся к категории станков, требующих обслуживание квалифицированными специалистами, при приобретении рекомендуем воспользоваться услугами специалистов сервисной службы завода. В течение дальнейшей эксплуатации станка техническое обслуживание должно производиться согласно требованиям, изложенными в руководстве по эксплуатации. Завод «ПромСтройМаш» гарантирует соответствие станка ТУ-3817-006-69398252-2015, обязуется безвозмездно устранять все поломки в период гарантийного обслуживания, при соблюдении потребителем условий эксплуатации.
