Н3122

Ножницы гильотинные, кривошипные Н 3122

ПромСтройМаш является непосредственным производителем Н3122 Мы производим и продаём Ножницы гильотинные, кривошипные Н 3122 во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан, Украина. Н3122 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить Н3122 вы можете непосредственно у нас или у наших дилеров.
Н3122

Технические характеристики Н3122

Толщина разрезаемых листов с временным сопротивлением σвр = 500МПа,мм16
Ширина разрезаемых листов, мм2000
Частота ходов ножа, холостых, мин-1 40
Число режущих кромок ножа 4
Угол наклона подвижного ножа, α 2°10´
Длина листа отрезанного с упором, мм500
Расстояние от верхней кромки нижнего ножа до уровня пола, мм 800
Расстояние между стойками в свету, мм 2250
Мощность электродвигателя, кВт22
Длина3150
Ширина2450
Высота2450
Масса, кг7500

Фотографии Н3122

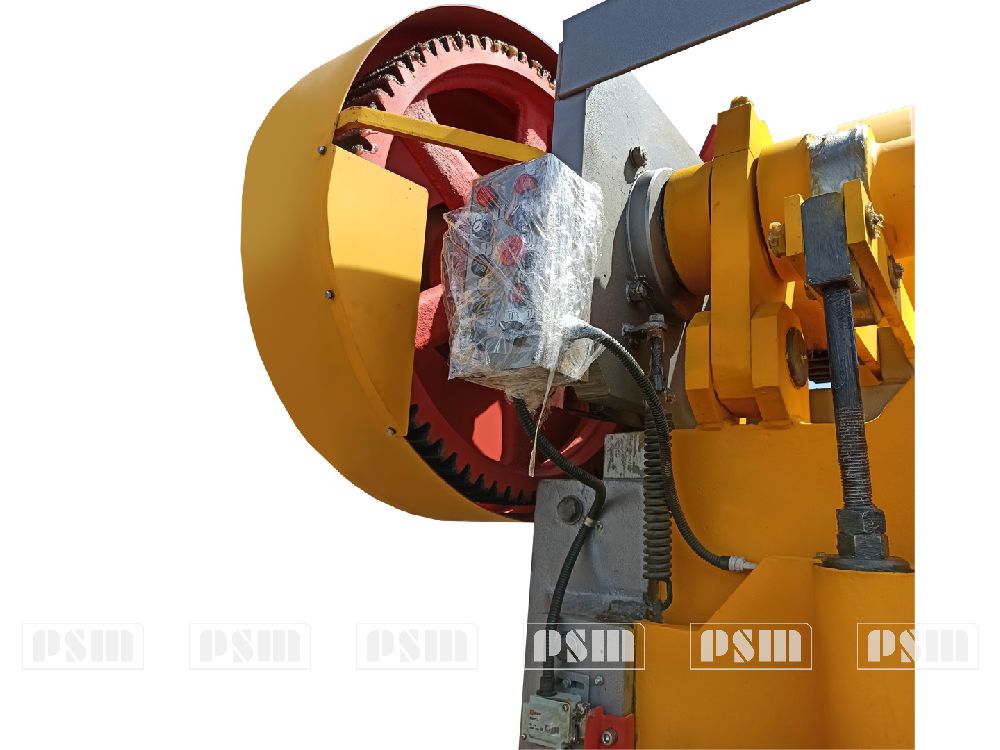

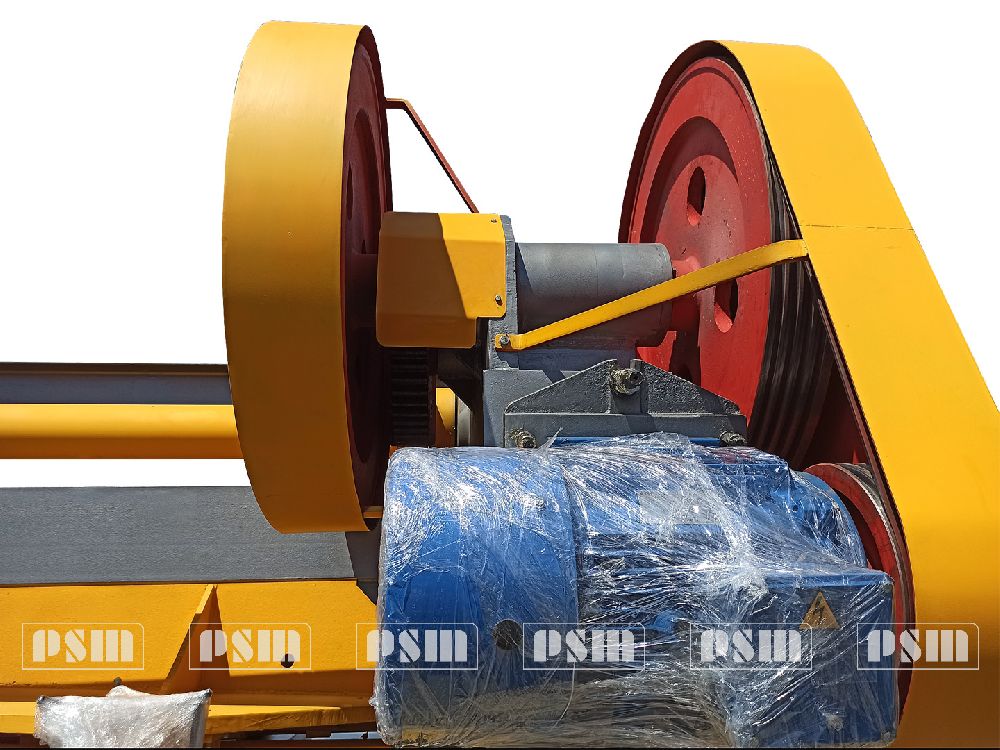

Ножницы гильотинные электромеханические модели Н3122. Вид сзади

Ножницы гильотинные электромеханические модели Н3122. Вид сзади

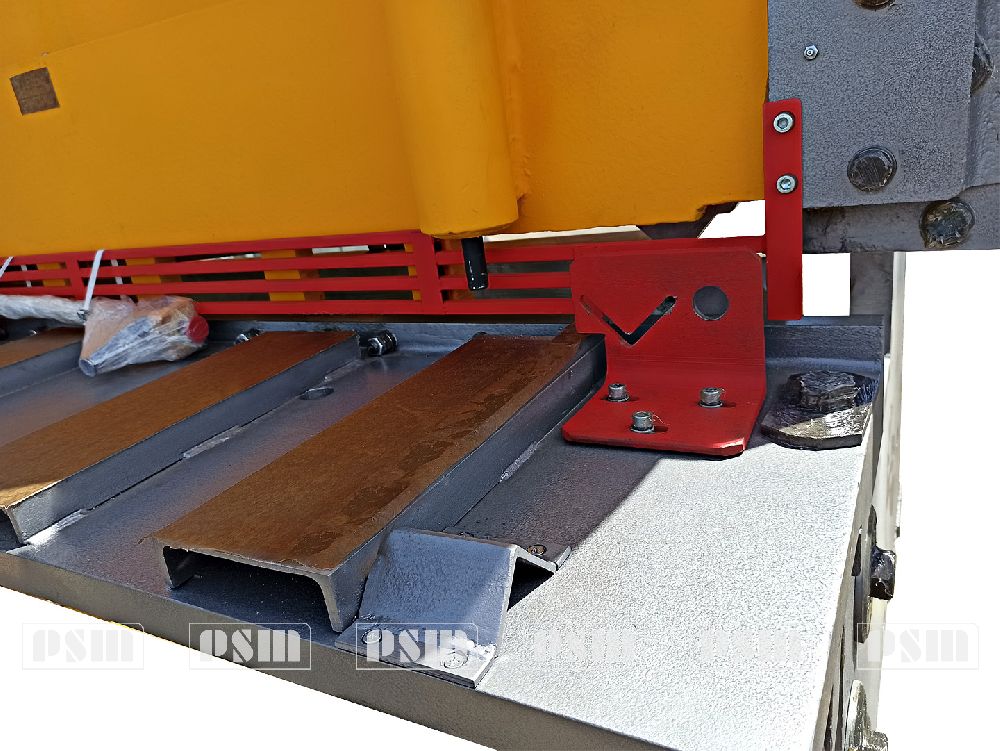

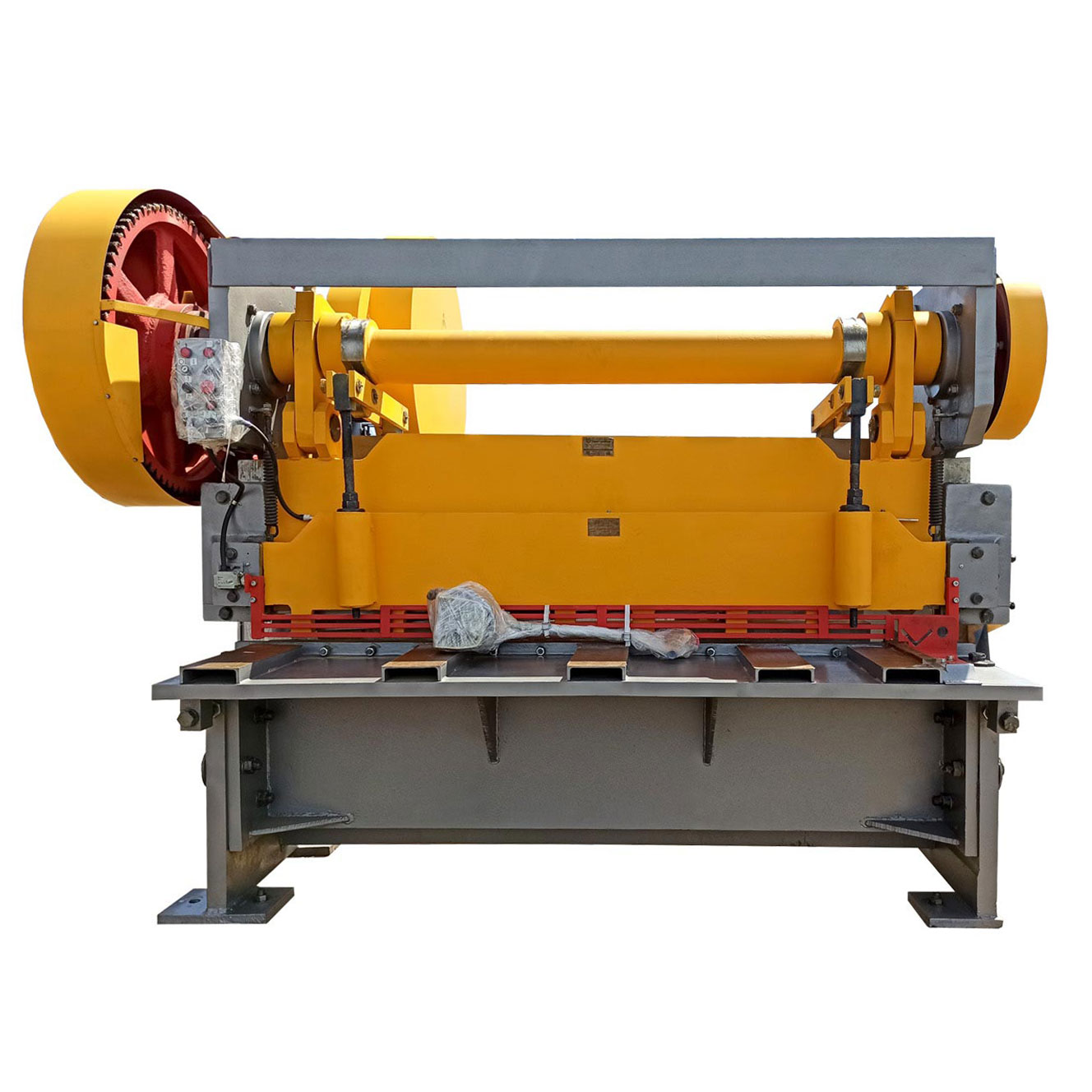

Ножницы гильотинные электромеханические модели Н3122. Вид спереди

Ножницы гильотинные электромеханические модели Н3122. Вид спереди

Ножницы гильотинные электромеханические модели Н3122. Вид спереди

Ножницы гильотинные электромеханические модели Н3122. Вид спереди

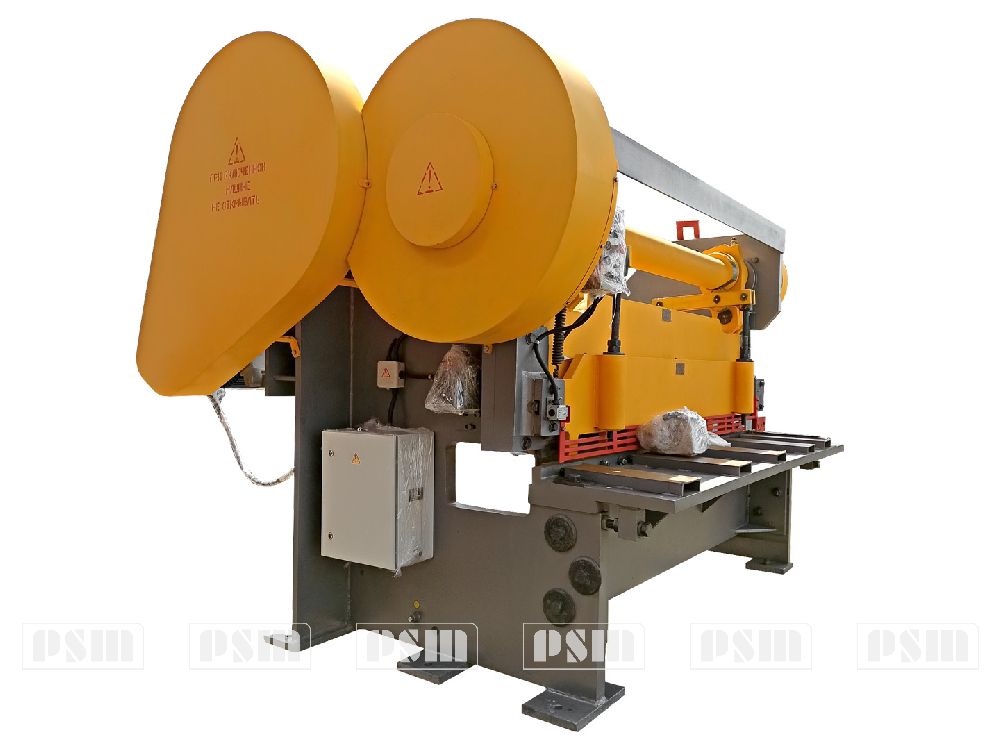

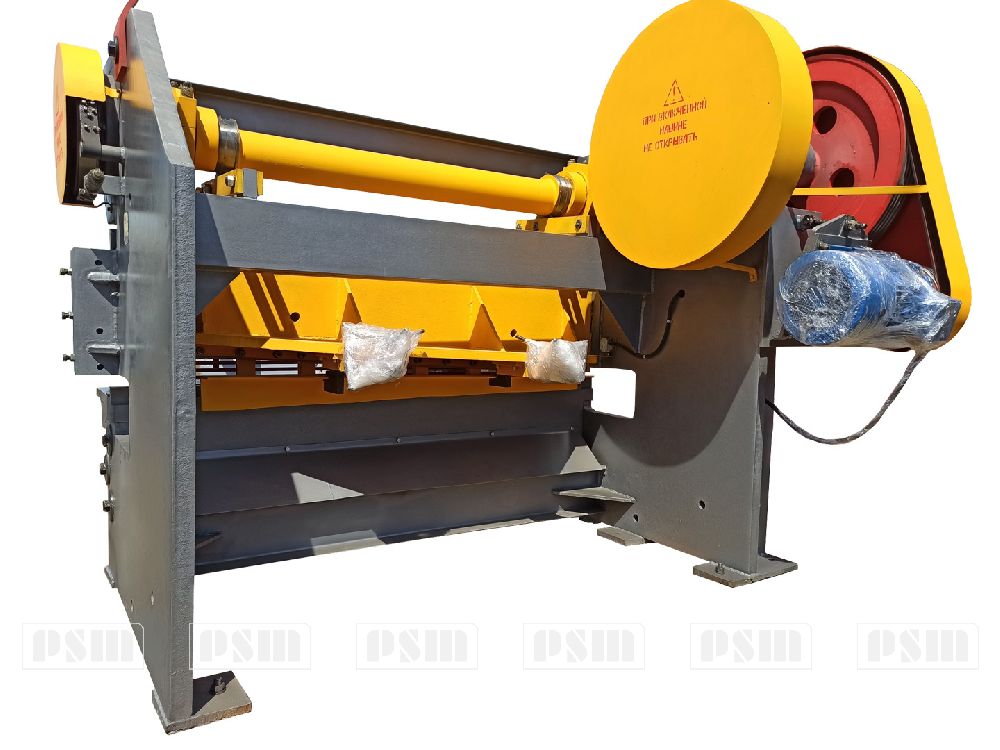

Ножницы гильотинные электромеханические модели Н3122. Вид сбоку

Ножницы гильотинные электромеханические модели Н3122. Вид сбоку
0
1
2
3

Подробное описание Н3122

Ножницы гильотинные  кривошипные Н3122

Ножницы Н3122 предназначены для резки листовой стали с временным сопротивлением σвр = 500МПа. Эксплуатация возможна в климатических районах с умеренным и холодным климатом – исполнение УХЛ, сухим и влажным тропическим климатом исполнение 0, категория размещения 4 по ГОСТ 15151. Нижнее значение температуры воздуха – не менее -5оС. Ножницы Н3122 применятся в заготовительных и ремонтных цехах предприятий машиностроения, различных отраслей промышленности.

Состав и комплект поставки ножниц кривошипных листовых Н3122

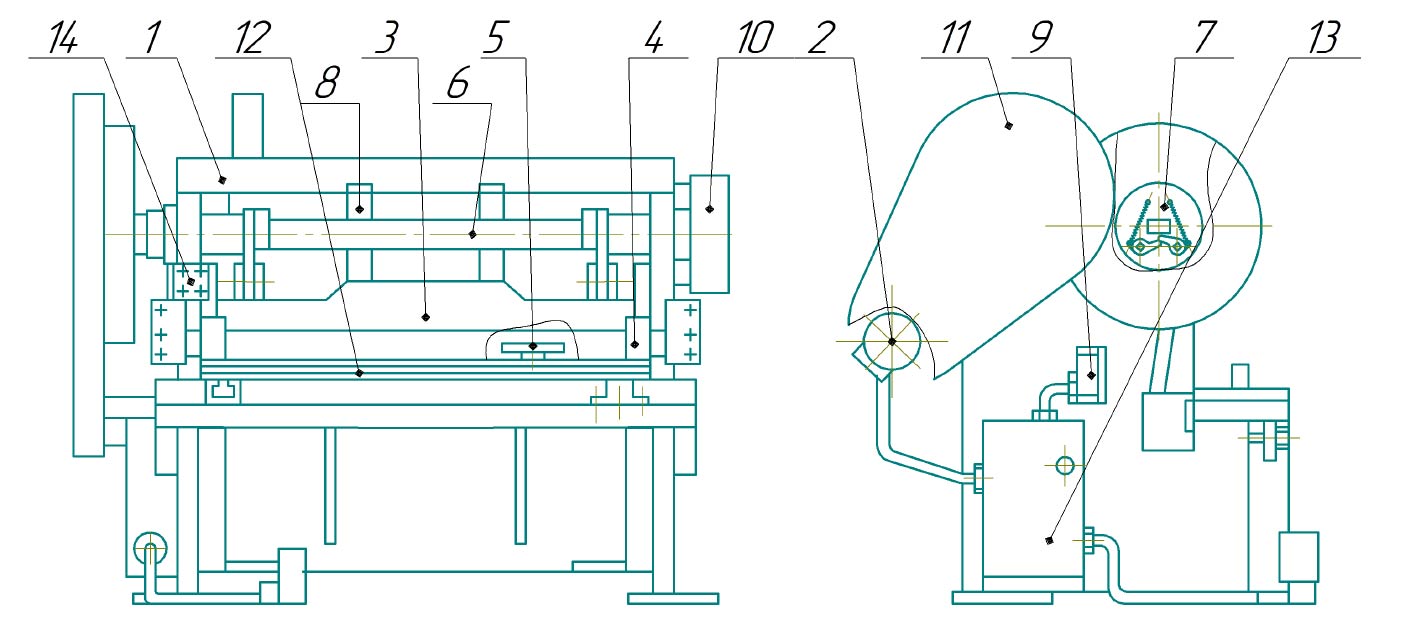

 Общий вид с обозначением составных частей ножниц кривошипных листовых  Н3122

Позиции по рисунку 1

Наименование

Обозначение

1

Станина

Н3122-01.00.000

2

Привод

Н3122-02.00.000

3

Балка ножевая

Н3122-03.00.000

4

Прижим

Н3122-04.00.000

5

Упор задний

Н3122-05.00.000

6

Валы приводные

Н3122-08.00.000

7

Муфта включения

Н3122-09.00.000

8

Уравновешиватель

Н3122-10.00.000

9

Электромагнитное управление

Н3122-12.00.000

10

Тормоз

Н3122-11.00.000

11

Ограждения

Н3122-13.00.000

12

Решетка защитная

Н3122-20.00.000

13

Электрооборудование

Н3122-50.00.000

14

Пульт управления

Н3122-50.01.000

Комплект ножниц кривошипных Н3122 включает:

  • ножницы в сборе – 1 шт.,
  • руководство по эксплуатации (паспорт) – 1 шт.,
  • педаль электрическая – 1 шт.,
  • шприц рычажно-плунжерный – 1 шт..

Описание и работа основных составных частей ножниц кривошипных Н3122

Станина Н3122

Станина Н3122– это сварная конструкция, на которой смонтированы все механизмы и узлы. Она состоит из двух стоек, связанных между собой стяжками и столом с прикрепленными нижними ножами.

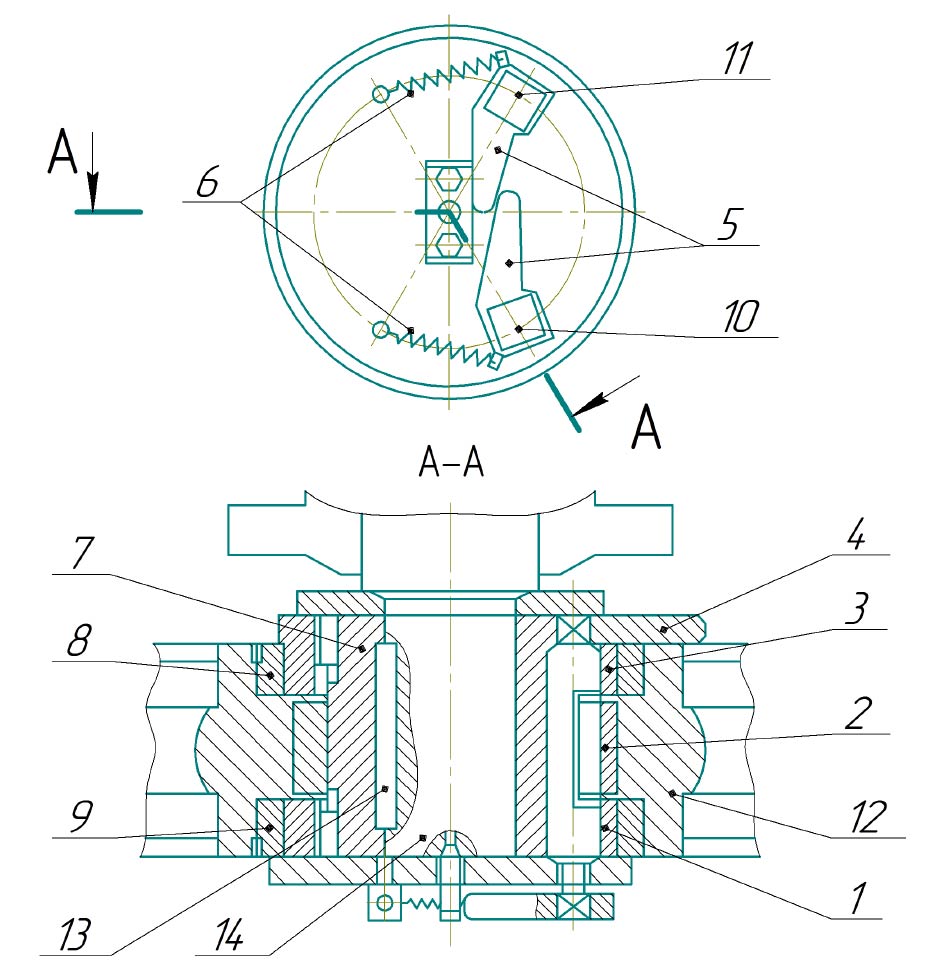

Муфта включения ножниц Н3122

Муфта включения ножниц Н3122 при помощи втулки (2) жестко крепится в ступице колеса (12). При отключенном электромагните втулка свободно вращается с колесом, не входя в зацепление с втулкой (7), заклиненной относительно вала (14), шпонкой (13). Втулки (8,9) являются подшипниками скольжения. При включении электромагнита хвостовик (4), расположенный на правом конце шпонки (10), освобождается от упора электромагнита, и пружины (6) приводят в действие рычаги (5). Рычаги поворачивают рабочую и запорную шпонку муфты включения, и они занимают рабочее положение, войдя в пазы втулок (7) и (2), жестко связывают их между собой. От колеса (12) через втулки (1, 2, 3) вращение передается втулке (7), от нее через шпонку (13), вращение передается на вал (14). Вал делает один оборот (рабочий ход), хвостовик упирается в палец, поворачивая рабочую шпонку и одновременно, через рычаги запорную шпонку (11), муфта отключается.  Муфта включения Н3122

Привод Н3122

Электродвигатель кривошипных ножниц Н3122 шарнирно закреплен на плите станины. Регулировка натяжения клиновых ремней осуществляется изменением угла наклона электродвигателя с помощью натяжного винта.

Ножевая балка Н3122

Ножевая балка – это Г-образной формы конструкция, усиленная ребрами жесткости, к которой винтами крепятся ножи для резки.

Прижим и защитная решетка Н3122

Во время реза при движении ножевой балки ножниц Н3122 вниз разрезаемый лист прижимается к столу прижимной балкой. Подъем прижима осуществляется упорами ножевой балки, упирающимися в платики прижима.

К направляющим планкам прижима жестко прикреплена защитная решетка, предохраняющая руки рабочего от попадания под прижим. При снятой защитной решетке срабатывает электрическая блокировка, и ножницы автоматически отключаются.

Уравновешиватели Н3122

Служат для компенсации веса ножевой балки и снижения динамических нагрузок при работе.

Упор задний Н3122

Предназначен для резки листа заданного размера и состоит из упорной линейки и двух цилиндрических реек, перемещаемых вручную. При резке листа длиной более 500 мм уголок упора снимается.

Ограждения ножниц Н3122

Состоит из четырех кожухов, закрывающих шкив мотора, маховик, клиноременную передачу шестерни и зубчатые колеса. Все ограждения крепятся к станине болтами.

Пульт управления Н3122

 Пульт управления Н3122

  1. лампочка – электросеть подключена
  2. лампочка – двигатель включен
  3. переключатель – местное освещение
  4. кнопка – пуск двигателя
  5. лампочка – автоматические циклы
  6. кнопка – пуск циклов (одиночных, автоматических)
  7. лампочка – одиночные циклы
  8. кнопка – стоп циклов
  9. лампочка – педаль
  10. кнопка – стоп общий
  11. ключ-бирка

Символы органов управления ножниц Н3122

 Символы органов управления ножниц Н3122

Порядок установки ножниц Н3122

Ножницы Н3122 поставляются в собранном виде. Подъем ножниц Н3122 следует производить за отверстия в станине, в соответствии со схемой строповки.

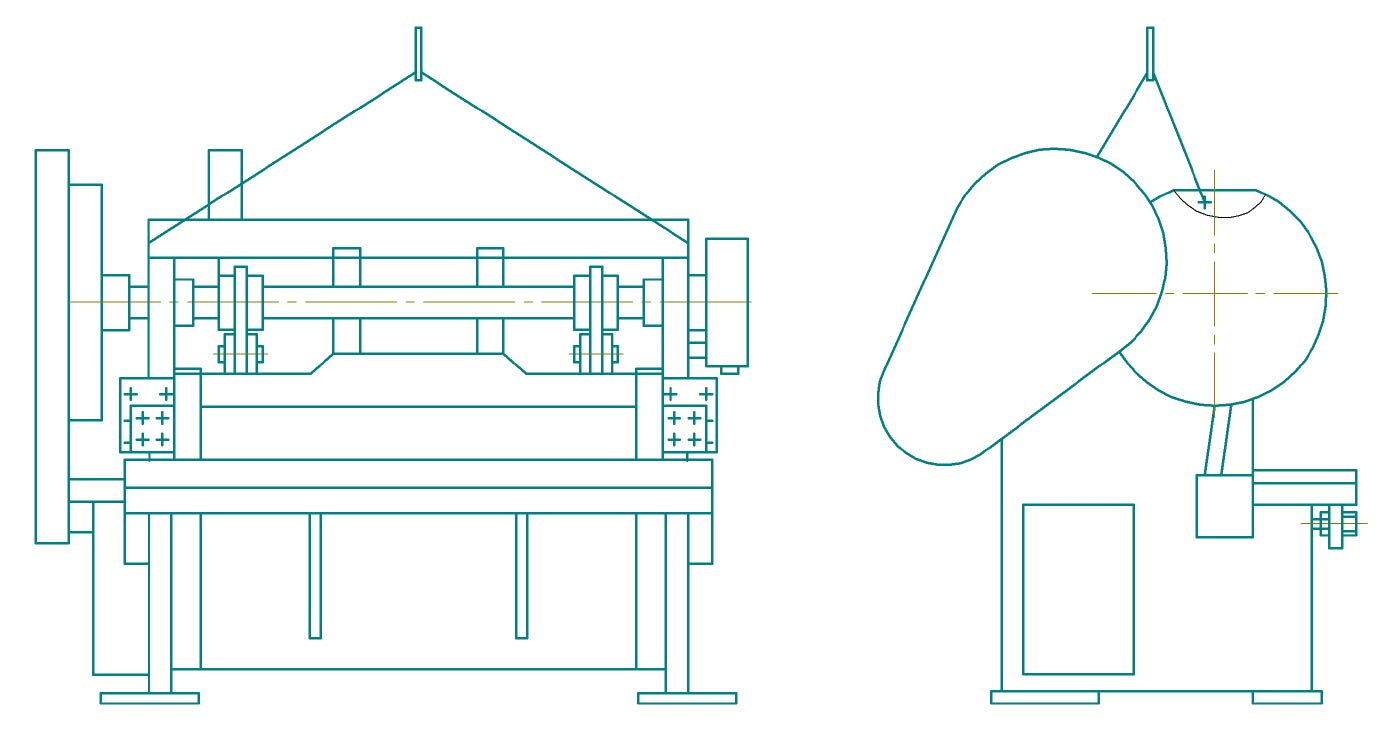

 Схема строповки ножниц кривошипных листовых  Н3122

Схема строповки ножниц кривошипных листовых Н3122

Глубина фундамента при монтаже ножниц кривошипных листовых Н3122 не может быть менее 800 мм и зависит от характера грунта. Горизонтальное положение ножниц Н3122 на фундаменте производится с помощью клиньев и проверяется уровнем (точность монтажа в поперечном и продольном направлениях должна быть не менее 0,2 мм при длине 1000 мм).

 Монтажный чертеж ножниц кривошипных листовых  Н3122

Монтажный чертеж ножниц кривошипных листовых Н3122

Постмонтажная расконсервация ножниц Н3122 предполагает удаление антикоррозийного покрытия деревянной лопаточкой и ветошью, смоченной бензином Б-70 ГОСТ 51-82 и обработку расконсервированных покрытий тонким слоем масла «Индустриальное 80» ГОСТ 20799-88).

Подготовка к работе ножниц кривошипных листовых Н3122

  1. Заземлить ножницы Н3122, подключить к электросети, проверив соответствие напряжения сети и электрооборудования ножниц.
  2. Выполнить указания по смазке ножниц Н3122.
  3. Проверить затяжку всех болтов и их стопорение.
  4. Включить вводный автомат (при этом должна загореться сигнальная лампа «Напряжение подано»; в случае отсутствия сигнала – проверить напряжение в сети)
  5. Включить электродвигатель привода ножниц Н3122 нажатием кнопки «Пуск» и разогнать маховик. (большая шестерня на конце эксцентрикового вала должна вращаться по часовой стрелке, если смотреть на нее со стороны муфты).
  6. Обкатать ножницы Н3122 в течение двух часов, один час – на одиночных ходах и один час – на автоматических, проверив при этом взаимодействие всех узлов и деталей ножниц.

Порядок работы ножниц кривошипных листовых Н3122

  1. Смазать ножницы Н3122, согласно системе смазки.
  2. Настроить задний упор на требуемую длину реза заготовок.
  3. Установить необходимый зазор между верхними и нижними ножами.
  4. Величина зазора устанавливается согласно таблице
  5. Включить муфту при максимальных оборотах маховика.
  6. Сделать несколько холостых ходов, убедиться, что ножницы работают исправно.

Во время работы ножниц кривошипных листовых Н3122:

  1. Не допускать к ножницам посторонних лиц.
  2. Не допускать резки листов максимальной толщины с пределом прочности более 500 мпа.
  3. Не допускать резки листов затупленными ножами.
  4. При резке заготовок длиной более 800 мм во избежание утяжки листа применять опоры поддержании отрезаемой заготовки.
  5. При отсутствии электроэнергии выключить вводный автоматический выключатель на электрошкафу.

По окончании работы ножниц Н3122.

  1. Остановить привод ножниц Н3122.
  2. Выключить вводный автоматический выключатель.
  3. Произвести уборку ножниц и смазать ее.
  4. Сообщить сменщику обо всех замеченных неполадках.

Техническое обслуживание ножниц кривошипных листовых Н3122

Система технического обслуживания ножниц Н3122 определяет порядок, содержание и периодичность осмотра и обслуживания ножниц в процессе эксплуатации.

Виды технического обслуживания ножниц кривошипных листовых Н3122:

ТО – 1 – ежедневное

  • проверить и убедиться в исправности всех узлов ножниц Н3122 и правильности их взаимодействия,
  • согласно схеме произвести смазку  всех точек,
  • проверить сигнальные лампы «Напряжение подано» и «Привод включен»;

 ТО – 2 – один раз в три месяца

  • проверить и при необходимости подтянуть крепления всех узлов ножниц Н3122, защитных кожухов и защитной решетки, а также гайки фундаментных болтов,
  • проверить натяжение клиновых ремней (при выходе из строя одного ремня необходимо менять весь комплект),
  • проверить надежность и сохранность заземления,
  • проверить педаль и пульт управления, его крепление, крепление кнопок, переключателей, и сигнальной арматуры на панелях пультов,
  • проверить сохранность сигнальных ламп местного освещения,
  • разобрать и промыть бензином маслопроводящие канавки, маслопроводные отверстия

 ТО – 3 - ежегодно

  • проверить величину зазоров в направляющих ножевой балки, при необходимости заменить текстолитовые планки,
  • продуть сжатым воздухом электродвигатель, педаль, пульт управления, электрошкаф, электромагнит,
  • проверить крепление всех аппаратов в электрошкафу и состояние их контактов. При необходимости промыть и зачистить контактные поверхности.

В процессе эксплуатации ножниц Н3122 необходимо вести журнал, в котором должно быть зафиксировано каждое техническое обслуживание (кроме ТО - 1) с указанием даты обслуживания, проверенных механизмов, выявленных отклонений, работ по устранению отклонений, проверенных регулировок, а также замены деталей, материалов (масла) и т.п

Отсутствие эксплуатационного журнала, а также невыполнение требований, относящихся к порядку, содержанию и периодичности технического обслуживания, является грубым нарушением, правил эксплуатации ножниц кривошипных листовых Н3122 и освобождает завод – изготовитель от гарантийных обязательств.

Работы, предусмотренные ТО – 1 и ТО – 3, не исключают проведения плановых ремонтных работ, обусловленных «Единой системой ППР».

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ:

  • допускать к работе на ножницах кривошипных листовых  Н3122  лиц, не имеющих необходимой квалификации и не прошедших инструктаж по технике безопасности;
  • работать на неисправных ножницах Н3122;
  • работать на ножницах Н3122   со снятыми ограждениями и защитной решеткой;
  • производить ремонтные, регулировочные работы, а также чистку и смазку ножниц Н3122 при включенном электродвигателе.
