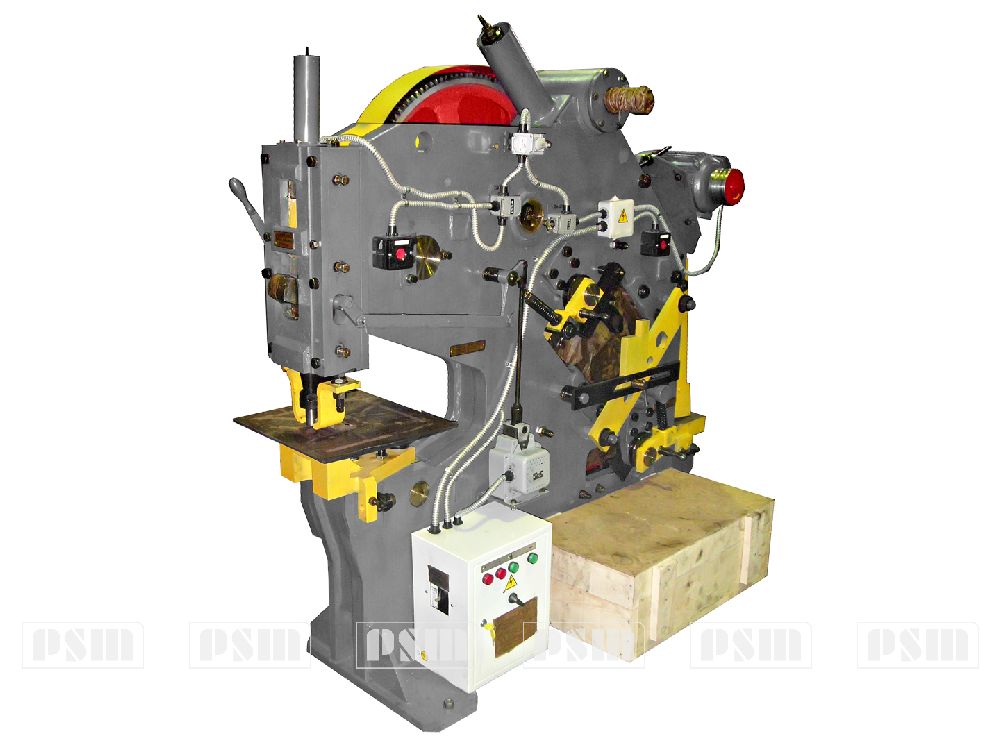

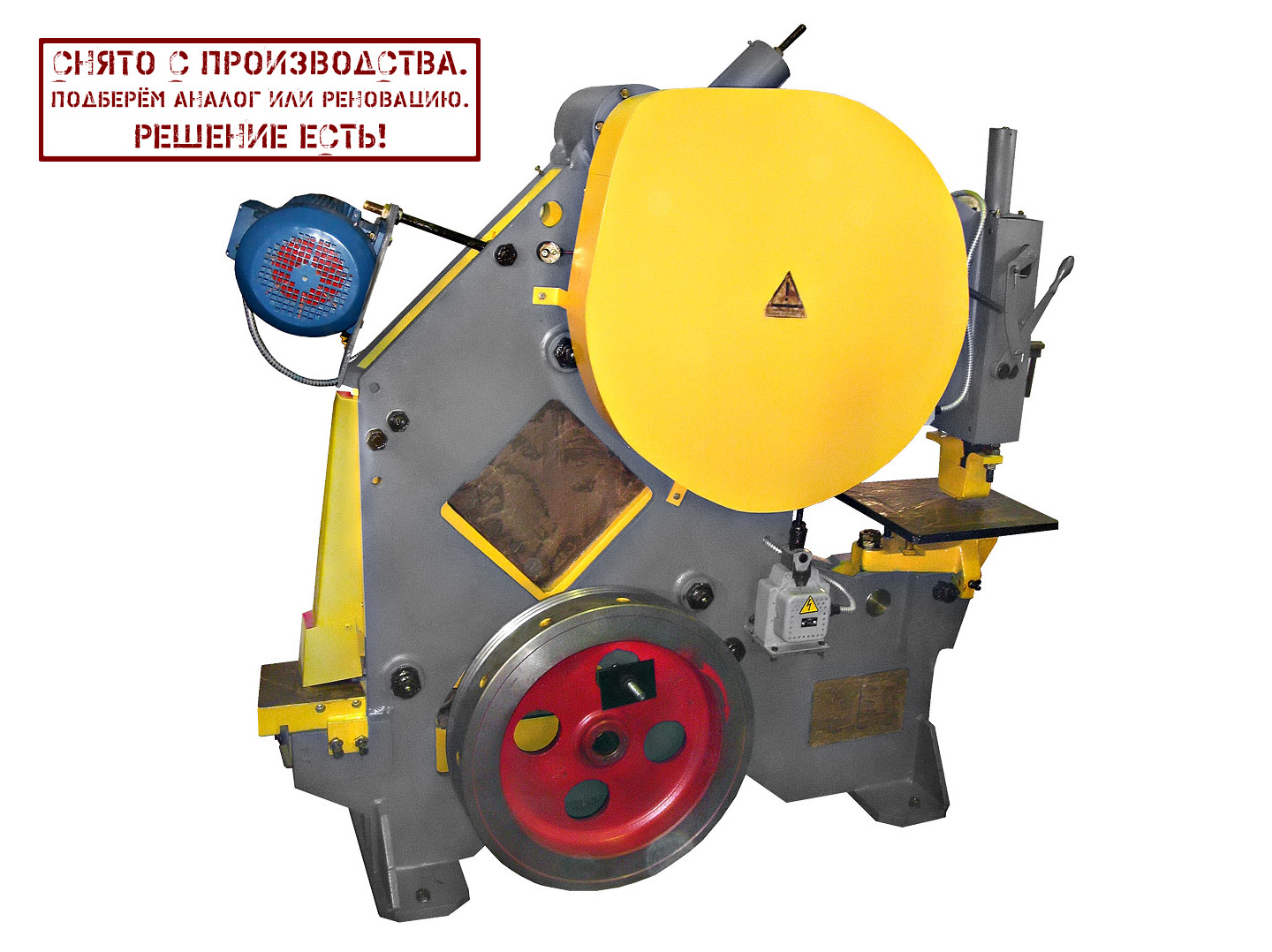

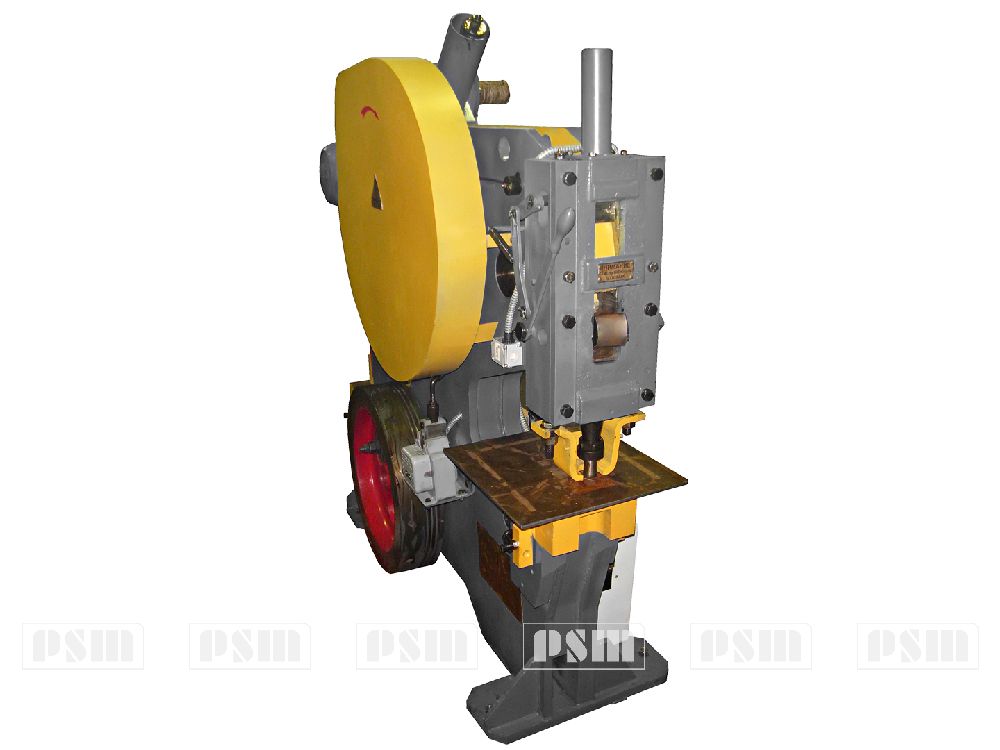

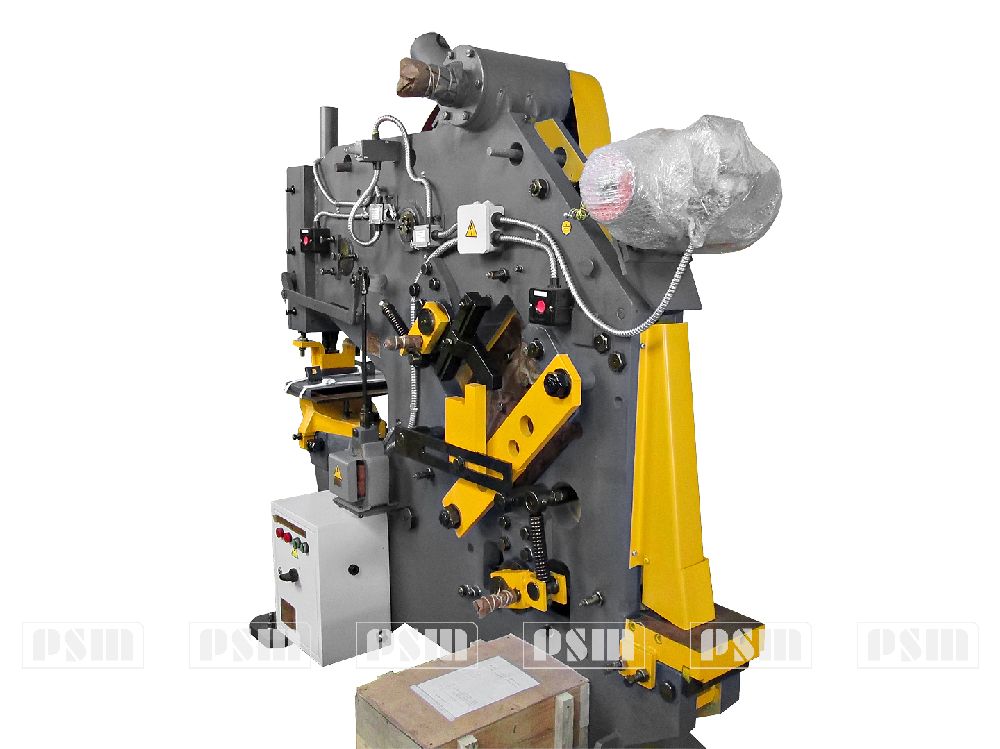

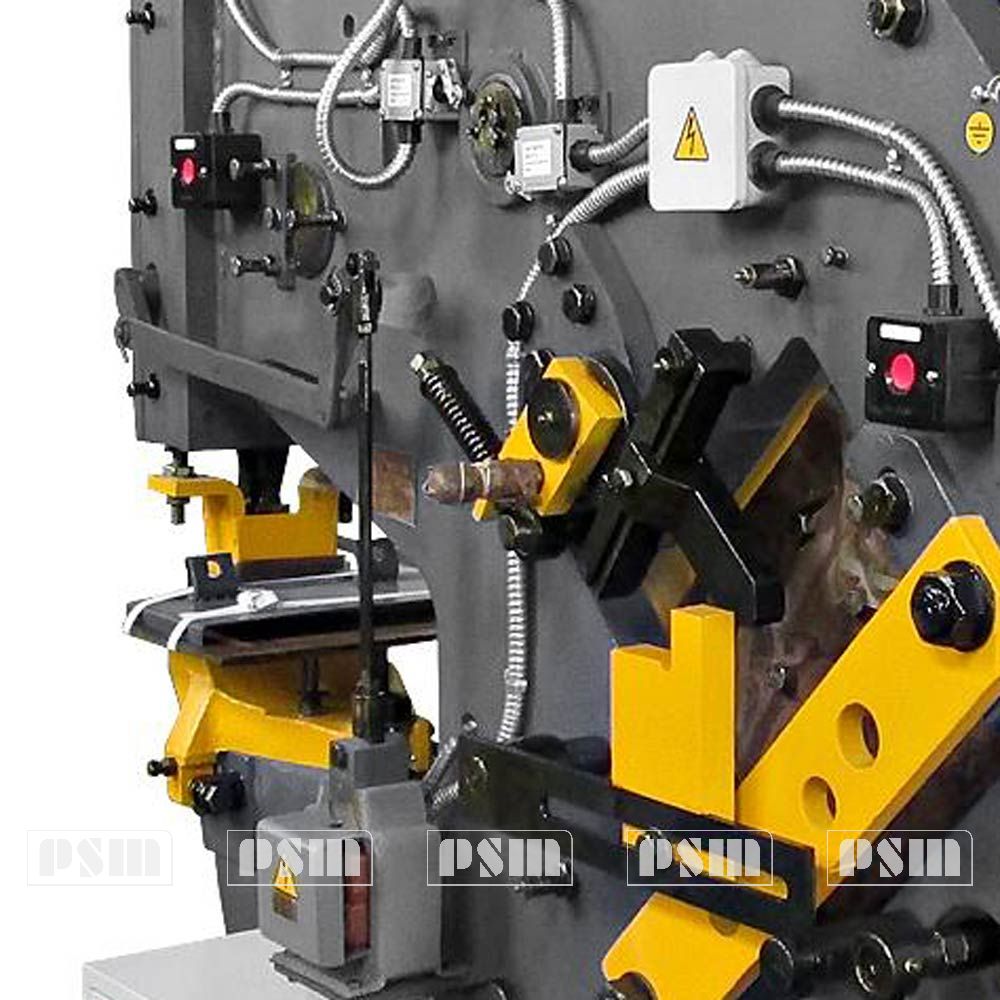

Пресс-ножницы комбинированные НВ5222

Артикул: PSMK070020
НВ5222
НВ5222
НВ5222
НВ5222
НВ5222
НВ5222
НВ5222
НВ5222
НВ5222
НВ5222
НВ5222
НВ5222
Запросить
коммерческое предложение
Нужна консультация? Закажите обратный звонок
Мы свяжемся с Вами в ближайшее время
Остались вопросы? Свяжитесь с нами удобным способом
Назначение
Характеристики
Описание
Комплектация

Назначение пресс-ножниц комбинированных НВ5222

Пресс-ножницы комбинированные НВ5222 предназначены для отрезки полосового, сортового и фасонного проката, пробивки отверстий в листовом, полосовом и фасонном прокате, а также вырубки открытых пазов.

Пресс-ножницы комбинированные могут найти применение на машиностроительных, ремонтных и других заводах.

Пресс-ножницы комбинированные предназначены для резки листового, сортового и фасонного проката, пробивки отверстий в листовом и фасонном прокате, а также для выполнения зарубочных операций для металла с временным сопротивлением σвр≤ 500МПа (50 кгс/мм2).

Конструкция пресс-ножниц предусматривает резку уголкового проката.

Пресс-ножницы комбинированные являются универсальной машиной, поэтому могут применяться как в заготовительных цехах, так и в цехах металлоконструкций, а также в ремонтных мастерских, на строительных и монтажных площадках.

Эксплуатируются в климатических зонах с умеренным и холодным климатом исполнение УХЛ, сухим и влажным тропическим климатом - исполнение О, категория размещения 4 по ГОСТ 15150-69.

Завод ПромСтройМаш выпускает пресс-ножницы комбинированные модели НВ5222 и поставляет их во все регионы России и страны ближнего зарубежья.

Модель пресс-ножниц выпускается из материалов и комплектующих российского производства.

Наш завод производит и другие модели пресс-ножниц.

Подобрать нужную модель согласно техническим характеристикам и нуждам производства вам всегда помогут наши менеджеры.

Связаться с ними можно через форму обратной связи или по телефону.

Технические характеристики НВ5222

Расстояние от оси пуансона до станины, мм24
Напряжение цепи силовой, В380
Электродвигатель типАИР100S2
мощность, кВт4
частота вращения, мин2880
Длина мм1900±40
Ширина мм1650±30
Высота над уровнем пола, мм1950±40
Масса, кг2270±40
Частота ходов ползуна, мин-1 17
толщина и ширина полоса16x150
диаметра круга 30
уголок резка под углом 90 град125x125x12
диаметр пробивного отверстия при толщине 16мм., мм30
наибольшие размеры пробиваемых пазов прямоугольной формы, мм, толщина/длина/ширина10/70/65
Наибольший профиль (двутавра и швеллера)№18
Наибольшие размеры обрабатываемого проката, мм:45
Номинальное усилие пресса, кН (тс)400(40)

УСТРОЙСТВО И РАБОТА ПРЕСС-НОЖНИЦ МОДЕЛИ НВ5222

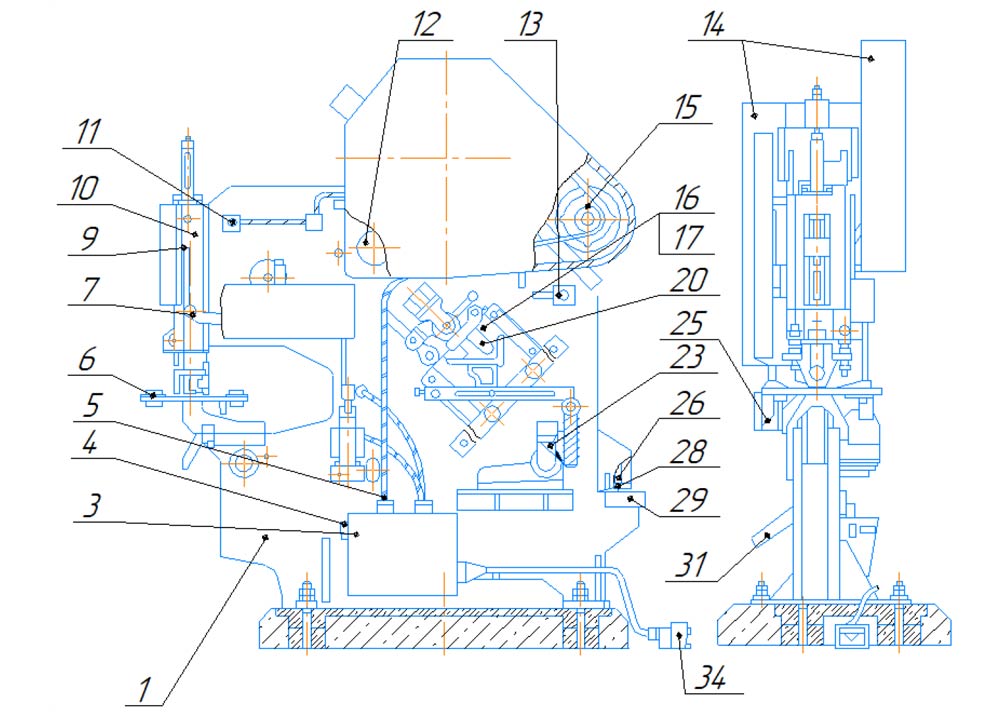

Расположение составных частей пресс-ножниц НВ5222 и органов управления

Расположение составных частей пресс-ножниц НВ5222

1 – Станина
3 - Размещение электроаппаратов в шкафу
5 - Электрооборудование
6 - Стол дыропробивного пресса
7 - Управление дыропробивным прессом
9 - Механизм центрирования
10 - Ползун дыропробивной
14 - Ограждение
15 - Привод
16 - Нож-плита подвижная
17 - Нож-плита неподвижная
20 - Прижим сортовой секции
23 - Прижим
25 - Управление сортовой секцией
26 - Ползун сортовой секции
28 - Инструмент листовой и зарубочный
29 - Приспособление для пробивки пазов прямоугольной формы
31 - Лоток

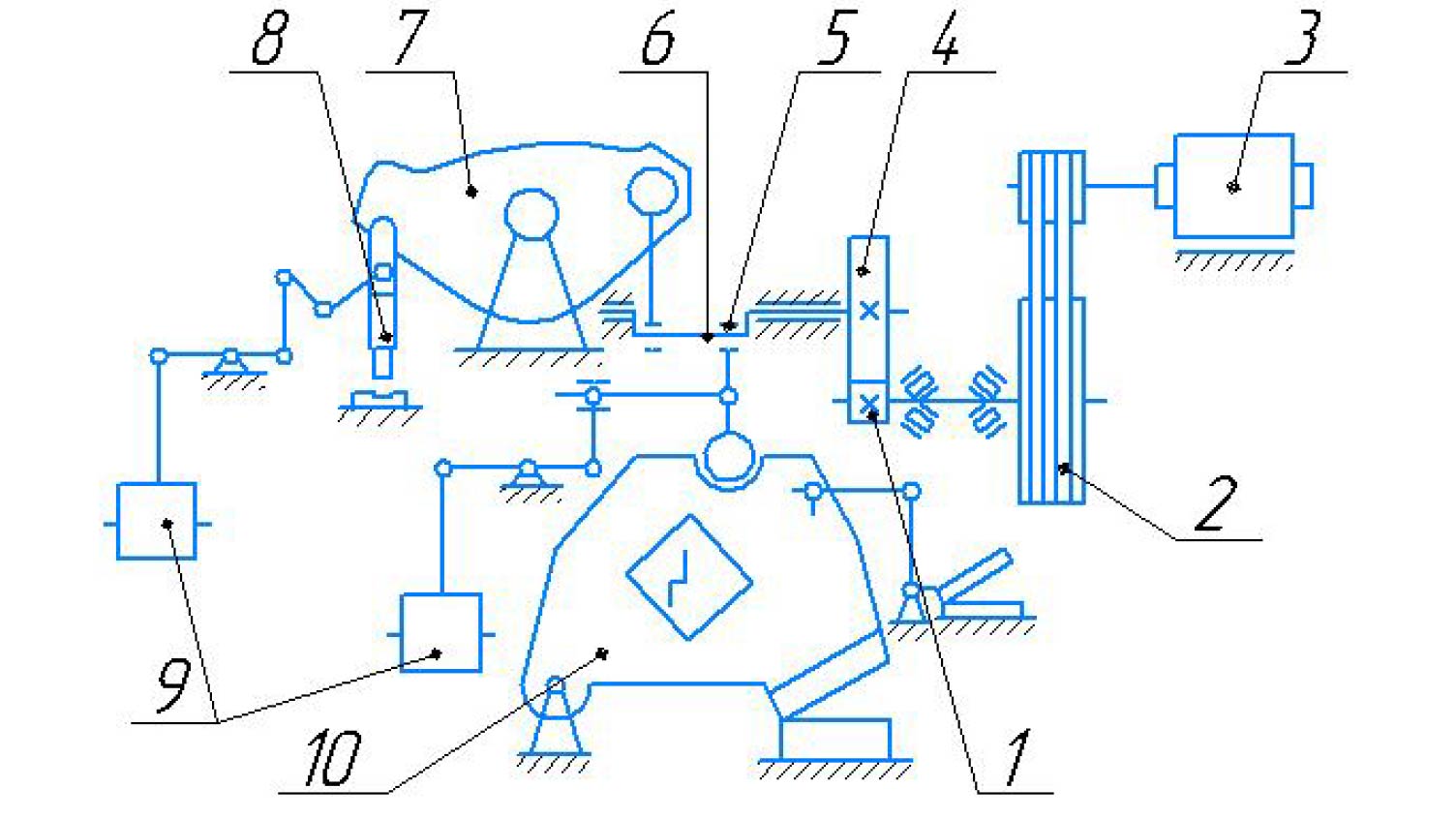

Кинематическая схема пресс-ножниц комбинированных НВ5222

Кинематическая схема пресс-ножниц комбинированных НВ5222

Привод пресс-ножниц осуществляется от электродвигателя 3 через клиноременную передачу, маховик 2 и одноступенчатую зубчатую передачу 1, 4 к эксцентриковому валу 6. Зубчатая передача 1, 4 прямозубая, цилиндрическая. Движение на ползун 10 сортовой секции передается через балансир 7 и западающий камень.

Исполнительные механизмы включаются и выключаются через систему рычагов, связанных с одной стороны с шатуном и западающим камнем, а с другой стороны – с электромагнитом 9.

Вал-шестерня 1 (z1=14) имеет ширину обода 85мм., изготовлена из стали 40Х ГОСТ 4543 – 71 (твердость НВ 240…260), колесо 4 (z1=126) – ширина обода 80мм., изготовлено из стали 35Л (ГОСТ 977 - 88).

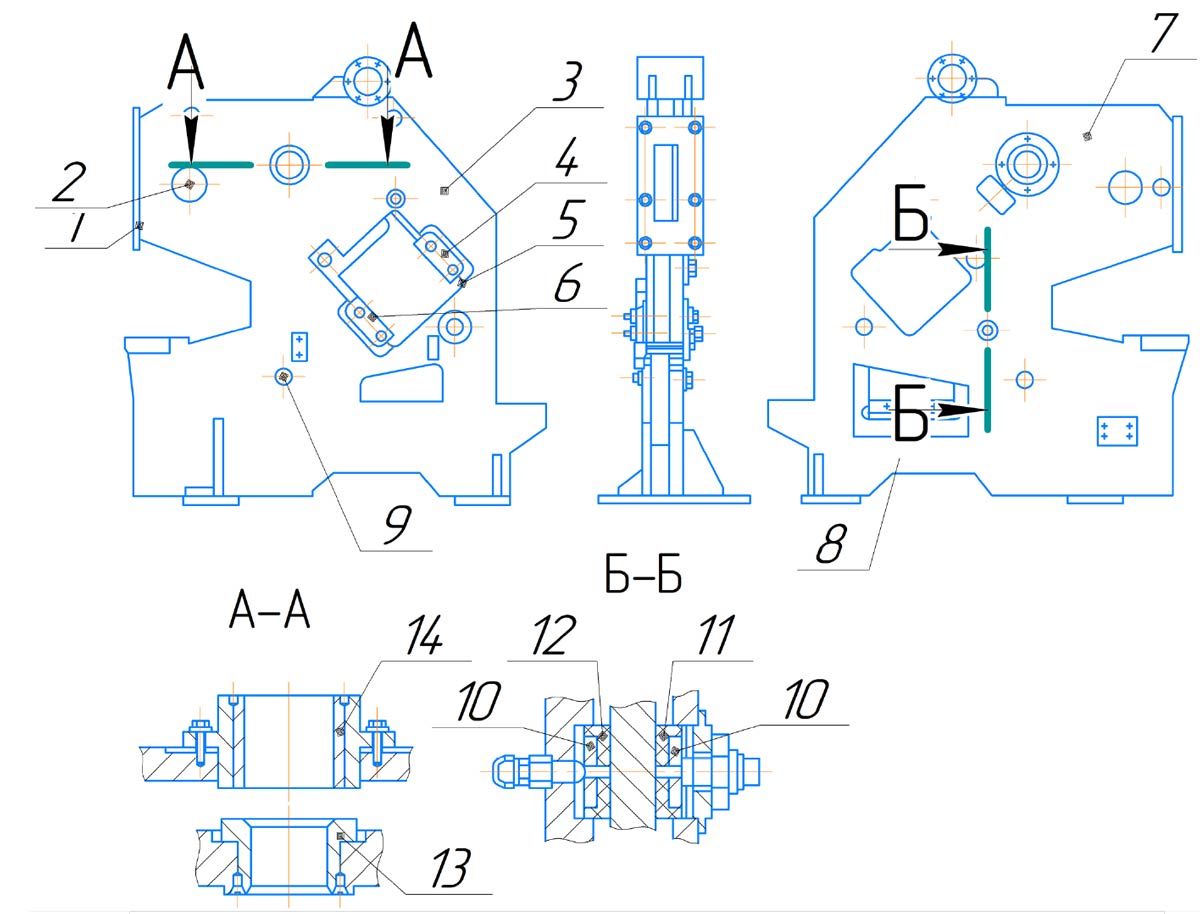

Станина пресс-ножниц комбинированных НВ5222

Станина пресс-ножниц комбинированных НВ5222

Станина состоит из двух листов – переднего 3 толщиной 50мм. и заднего 7 толщиной 25мм., сваренных между собой с использованием проставок и ребер. В станине выполнены расточки для установки в них оси 2 качания балансира, оси 9 ползуна сортовой секции, бронзовых втулок 13, 14 под вал-шестерню. Кроме того, в стенках станины выполнены окна 5, в которые заводят и крепят при помощи упоров 4, 6 неподвижные инструментальные плиты. Регулировка зазора между ними осуществляется с помощью вкладышей 11, 12, в которые входит прокладка 10.

Винтами в специальном гнезде крепится нож 8 для отрезки полосы и листа. Со стороны зева на станину приварена плита 1, на которой укрепляется ползун пресса для пробивки отверстий.

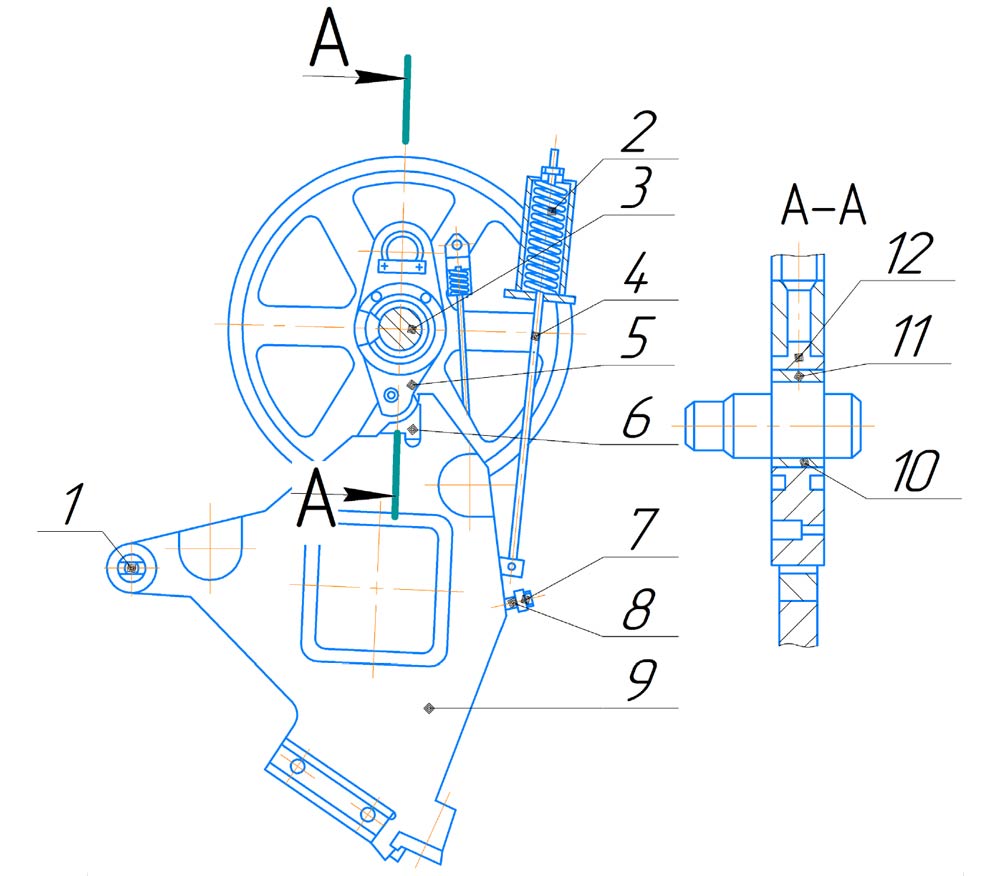

Ползун сортовой секции пресс-ножниц комбинированных НВ5222

Ползун сортовой секции пресс-ножниц комбинированных НВ5222

Ползун 9, связанный через западающий шатун 5 и подпятник 6 с эксцентриковым валом 3, качается на оси 1 между направляющими вкладышами, регулируемыми болтами. В исходное положение ползун возвращается и удерживается пружиной 2 с тягой 4.В средней части ползуна имеется вырез, в которой крепится подвижная ножевая плита, справа в нижней части – гнезда для крепления ножей для отрезки полосы и инструмента для пробивки пазов.

Для уменьшения трения между эксцентриковым валом и вкладышем 12 установлены бронзовые вкладыши 10, 11.

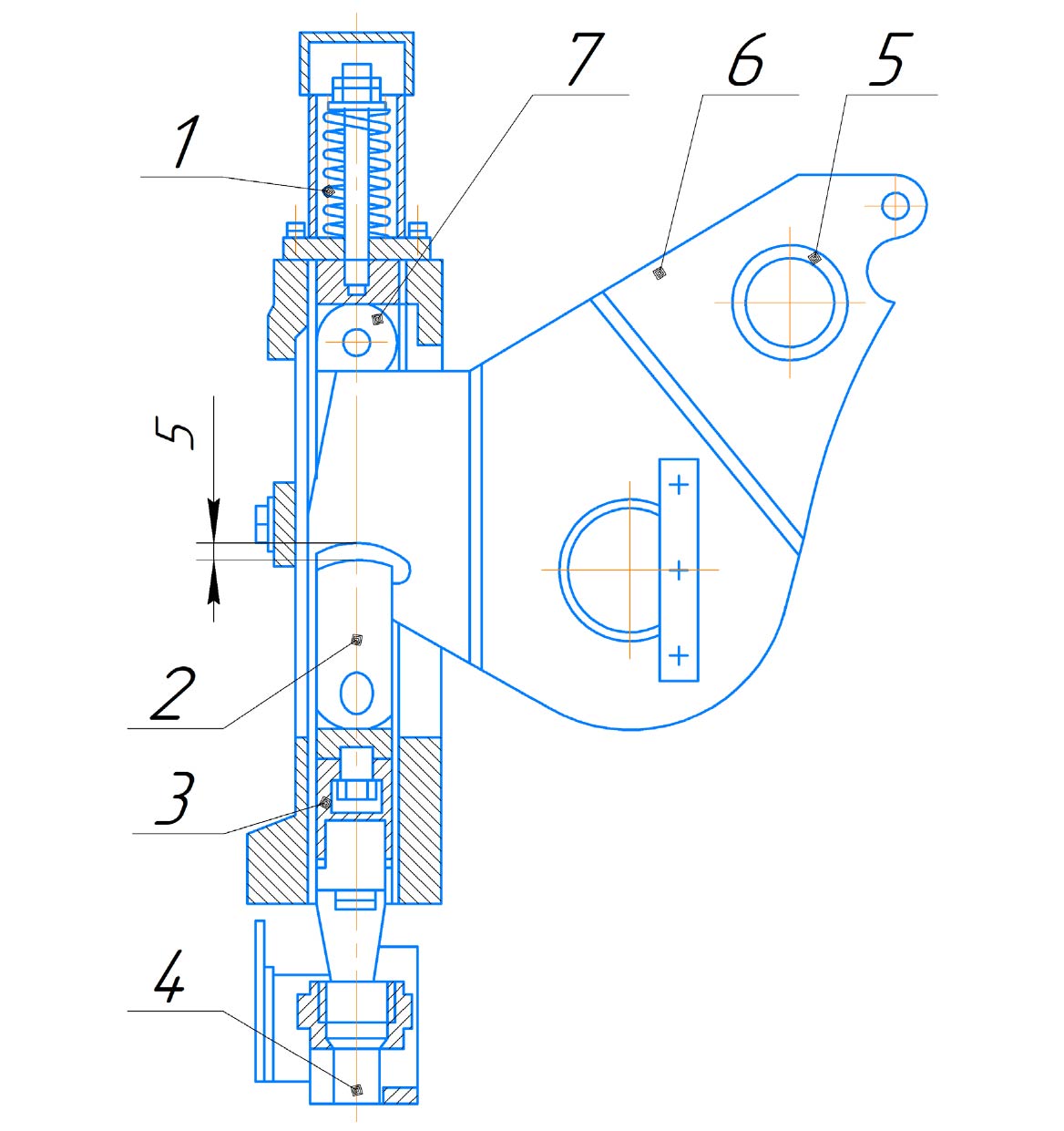

Ползун пресса для прибивки отверстий пресс-ножниц комбинированных НВ5222

Ползун пресса для прибивки отверстий пресс-ножниц комбинированных НВ5222

Ползун 3 пресса имеет прямоугольную форму и совершает возвратно-поступательное движение. Для получения нормального зазора между направляющими и ползуном используются чугунная планка и прокладки. В нижней части ползуна закреплен пуансон 4 в столе пресса – матрица. Камень 2, связанный через ось с электромагнитом, притягивается к балансиру 6. Балансир давит на камень и приводит в движение ползун.

Осуществляется операция пробивки. Возврат ползуна в исходное положение осуществляется балансиром через кулак 7 и пружину возврата 1. Механизм центрирования позволяет опускать ползун с пуансоном на намеченное место пробивки отверстия. Управляют механизмом включения ползуна педалью.

СИСТЕМА СМАЗКИ ПРЕСС-НОЖНИЦ МОДЕЛИ НВ5222

Трущиеся части пресс-ножниц смазываются густой смазкой. Все точки смазываются индивидуально, прокачкой смазки через пресс-масленки шприцем. Новые ножницы необходимо смазывать в первые 15 дней работы чаще, а в дальнейшем соблюдать режим смазки, указанный в карте смазки.

Смазывать ножницы необходимо так, чтобы смазка выступала с боков трущихся поверхностей, что дает возможность контролировать достаточность смазки.

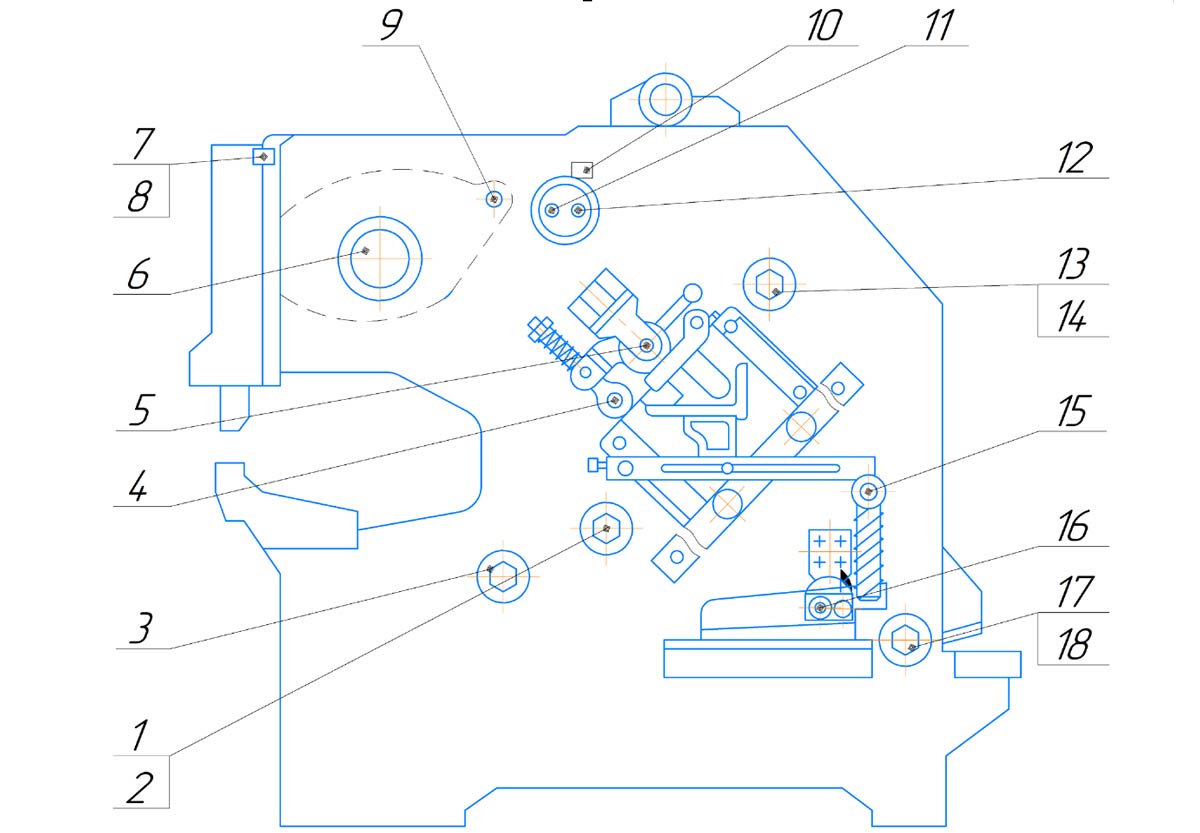

Карта смазки пресс-ножниц комбинированных НВ5222

Карта смазки пресс-ножниц комбинированных НВ5222

Наименование точек смазки

Номер точек

Режим смазки

Смазочный материал

Ось щек

Ось балансира

Направляющие ползуна дыропробивного пресса

Направляющие ползуна сортовой секции

Ось ползуна сортовой секции

Эксцентриковый вал

Прижим сортовой секции

Прижим полосовой секции

Букса вала

9

6

7, 8

2, 13, 1, 14, 17, 18

3

11, 12

5, 4

15, 16

10

Два раза в смену

ЦИАТИМ-203

ПОРЯДОК УСТАНОВКИ

При транспортировании пресс-ножниц необходимо руководствоваться схемой строповки

Перед установкой пресс-ножниц на фундамент необходимо убрать все транспортировочные приспособления, фиксирующие маховик.

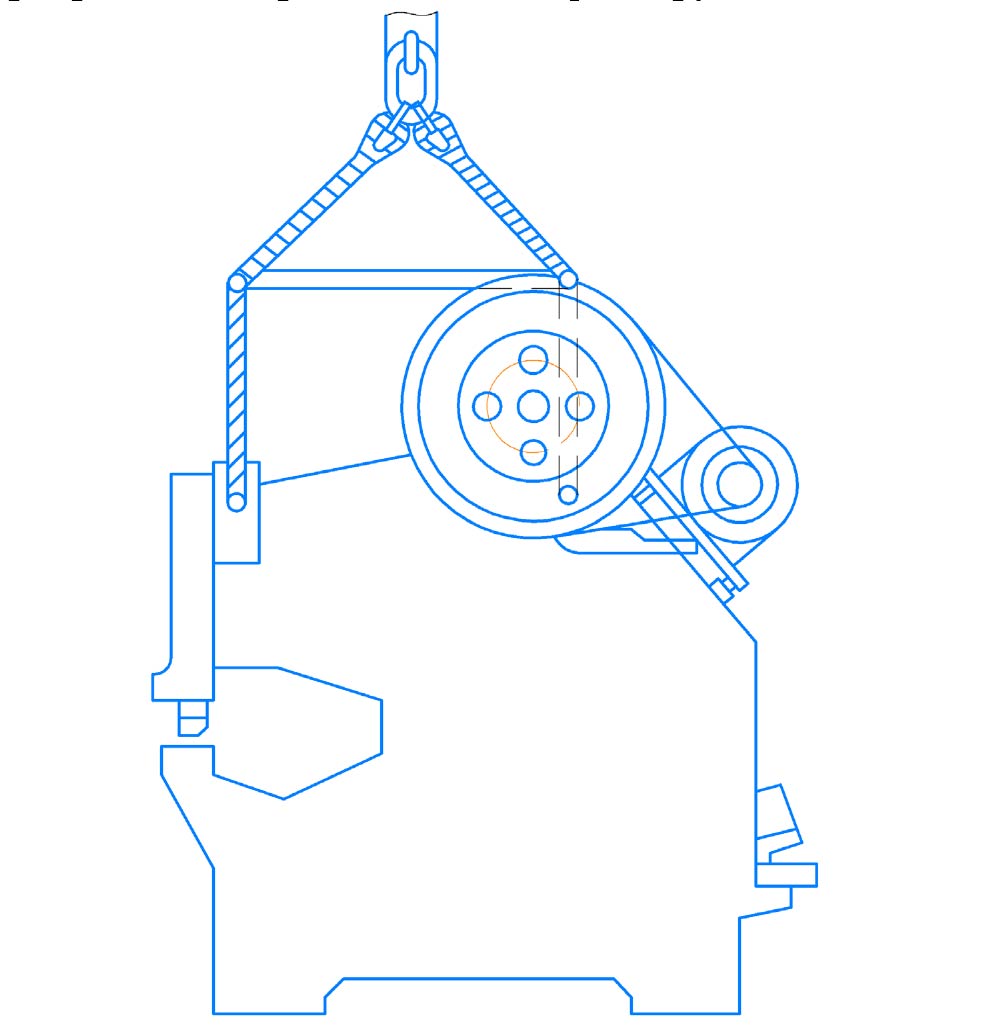

Схема строповки пресс-ножниц комбинированных НВ5222

Схема строповки пресс-ножниц комбинированных НВ5222

Перед установкой пресс-ножницы необходимо очистить от антикоррозионных покрытий, нанесенных на металлические поверхности (кроме поверхностей, имеющих лакокрасочное покрытие), и покрыть тонким слоем эксплуатационной смазки. Для этого обезжирить законсервированные поверхности уайт-спиритом или бензином, а затем протереть ветошью или просушить сухим теплым воздухом.

Расконсервацию запасных деталей, принадлежностей и сменных узлов производить в ваннах с обезжиривающим раствором. Пресс-ножницы устанавливать на фундамент по уровню. Глубина заложения фундамента Н (рис.8) определяется из условий грунта, но должна быть не менее 800мм.

После выверки по уровню под лапы пресс-ножниц залить цементный раствор (одна часть цемента на три части песка) и, когда он затвердеет, равномерно затянуть гайки фундаментных болтов, проверяя при этом положение пресс-ножниц по уровню.

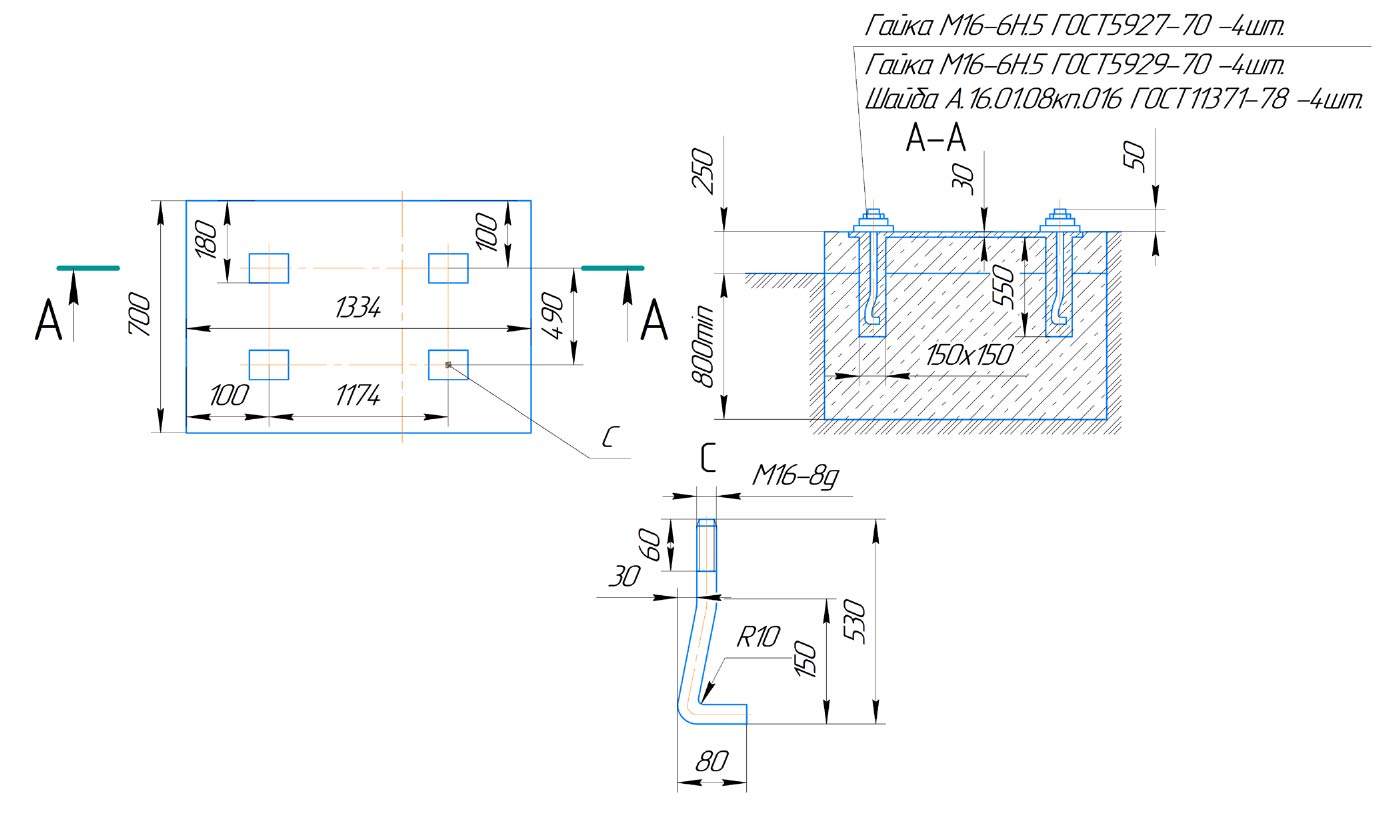

Установка пресс-ножниц комбинированных НВ5222

Установка пресс-ножниц комбинированных НВ5222

После установки на фундамент пресс-ножницы должны быть заземлены.

После окончания монтажа необходимо выполнить следующее:

  • подтянуть все разъемные соединения;
  • смазать пресс-ножницы;
  • проворачивая маховик вручную по часовой стрелке (смотреть с рабочей стороны машины), проверить свободное вращение и перемещение всех механизмов;
  • проверить при кратковременно включенном электродвигателе правильность вращения маховика (он должен вращаться в направлении, указанном стрелкой);
  • тщательно осмотреть машину, проверить нагрев опор подшипников и поверхностей трения.

Пресс-ножницы имеют три рабочих места (рис.9): место 1 у дыропробивной секции, место 2 у сортовой секции и место 3 у листовой секции и зарубочного устройства. Сортолистоваясекция и зарубочное устройство имеют общий привод.

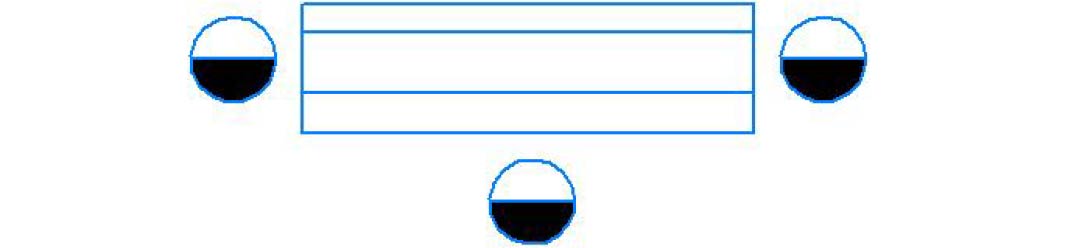

Схема расположения рабочих мест

Схема расположения рабочих мест

ПОДГОТОВКА К ПЕРВОНАЧАЛЬНОМУ ПУСКУ ПРЕСС-НОЖНИЦ МОДЕЛИ НВ5222

Особенности работы пресса для пробивки отверстий

1.Перед началом работы на прессе закрепите в соответствующих гнездах пуансон и матрицу. Затем, поворачивая рукоятку механизма центрирования, отпустите пуансон в матрицу и выставьте корпус матрицедержателя так, чтобы был выдержан равномерный зазор между матрицей и пуансоном. Зазор устанавливается в зависимости от толщины пробиваемого материала.

После центрирования рукоятку верните в верхнее положение.

После этого закрепите корпус матрицедержателя на станине и еще раз проверните зазор. В зависимости от толщины пробиваемого материала выставьте корпус съемника с зазором 1…2мм. от плоскости листа. Затяните гайки и контргайки. Установка корпуса съемника с перекосом недопустима.

2.Для пробивки отверстий по кернениям используйте механизм центрирования. Опустите рукояткой пуансон и совместите кернение на заготовке с керном пуансона. Зафиксируйте заготовку и возвратите пуансон в исходное положение.

Особенности работы сортовой секции

1.Перед работой на сортовой секции проверьте крепление ножей к ножевым плитам, крепление Г-образных регулировочных прижимов. Зазор между ножами сортовой секции устанавливается в зависимости от толщины разрезаемого материала инее должен превышать 0,2…0,5мм.

При замене ножевых плит снимите Г-образные прижимы инструмента и выньте ножевые плиты.

Внимание! Пресс-ножницы рассчитаны на обработку материалов с временным сопротивлением δ ≤ 500 Мпа (50 кгс/мм2).

Для реза фасонного проката установите в гнездо ползуна и станины соответствующий инструмент. Выставьте плиту упора на соответствующий угол (900 и 450) по делениям направляющей и закрепите ее. Поставьте упор и сменные прижимы. Введите в гнездо инструмента прокат и выставьте его по разметке.

Рукояткой фиксатора автоприжима сортовой секции освободите прижимной кулак и поверните его до соприкосновения системы рычаг-прижим с обрабатываемым материалом. При ближайшем совпадении отверстия на кулачке с осью фиксатора зафиксируйте их. После этого начинайте рез.

Не режьте полосу, имеющую на своей поверхности масляные пятна. Не допускается резка материала вершинами ножей. Регулируйте зазор между ножами прокладками под опорные поверхности. Для исключения поломки ножи должны перекрывать друг друга на 3…5мм. Зазор между ножами не должен превышать 1/30 толщины разрезаемого материала.

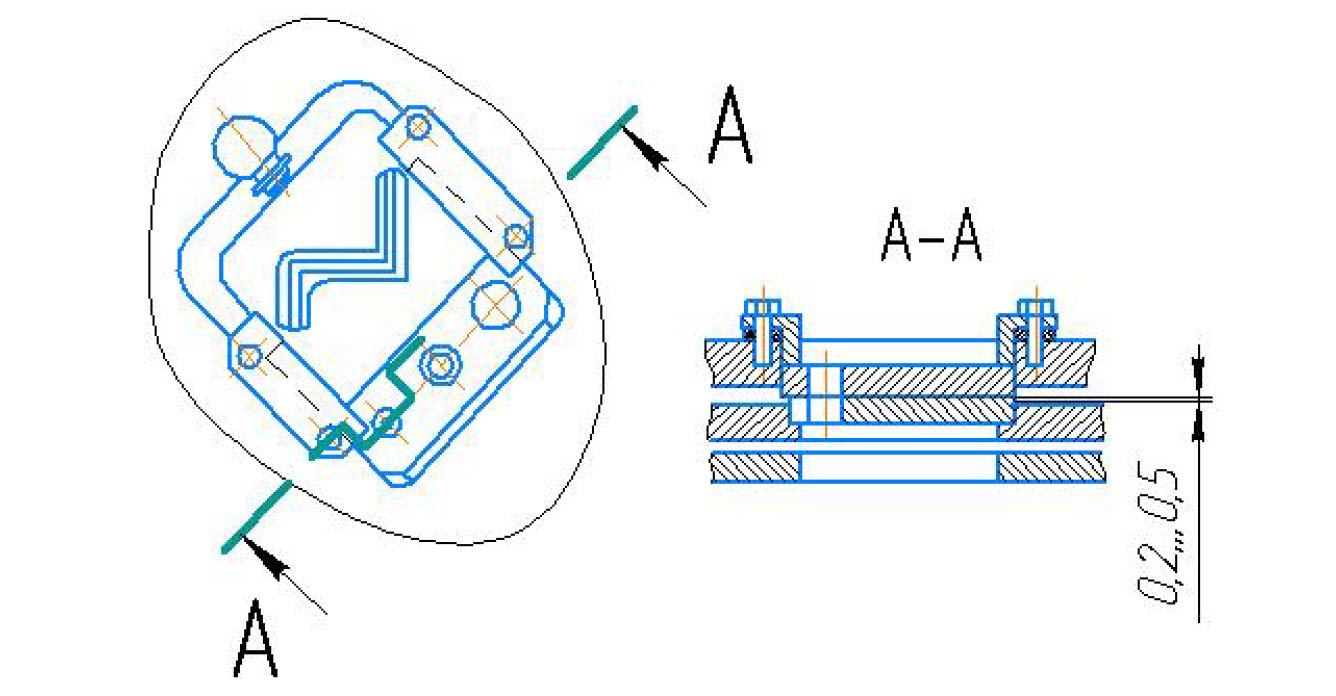

Схема крепления ножевых плит сортовой секции

Схема крепления ножевых плит сортовой секции

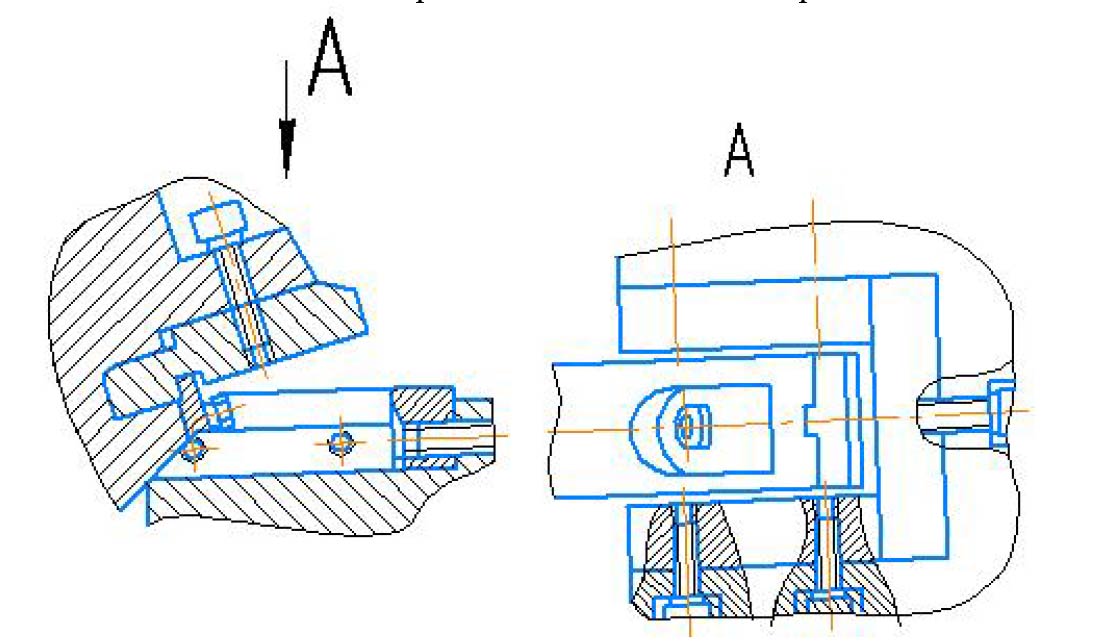

Схема крепления ножей зарубочного устройства

Схема крепления ножей зарубочного устройства

По окончании работы пресс-ножницы обесточьте.

Не допускается:

  • пробивать отверстия в профилях и материалах размером больше, чем указано в технической характеристике при δ ≤ 500 Мпа (50 кгс/мм2);
  • работать при снятых ограждениях;
  • работать на сортовой секции без прижимов;
  • производить наладку при включенном электродвигателе.

Не работайте на пресс-ножницах при неисправной блокировке. При неисправностях электрооборудования выключайте цепь управления и вводной автоматический выключатель и вызывайте электрика.

Ежегодно провидите испытания защитного заземления, изоляции электрооборудования и коммутационной проводки.

Регулирование пресс-ножниц комбинированных НВ5222

В процессе эксплуатации пресс-ножниц возникает необходимость в регулировании отдельных узлов для восстановления их нормальной работы. Если с течением времени наблюдается проскальзывание ремней, необходимо проверить их натяжение, при необходимости подтянуть. Нормальное натяжение ремней устанавливать регулировочным винтом.

В процессе эксплуатации из-за износа текстолитовых направляющих возникает необходимость в регулировании зазора между направляющими и ползуном сортолистовой секции. Зазор регулировать с помощью шести регулировочных винтов, расположенных на задней и передней стенке станины. Одновременно направляющими ползуна можно регулировать зазор листовых ножниц.

Регулировать зазор между ножевыми плитами сортофасонной секции набором прокладок, установленных под Г-образными прижимами.

Для получения нормального зазора между направляющими и ползуном дыропробивного пресса используется чугунная планка и прокладки. Зазор регулировать с помощью трех винтов.

ЭЛЕКТРООБОРУДОВАНИЕ ПРЕСС-НОЖНИЦ МОДЕЛИ НВ5222

Общие сведения

Электросхема пресс-ножниц состоит из следующих цепей (рис.12), спецификация в табл. 4:

  • силовая цепь переменного тока напряжением 380В, к которой подключены электродвигатель M1 и электромагниты УА1 и УА2;
  • цепь управления переменного тока напряжением 110В
  • цепь сигнализации напряжением 24В

Спецификация к электрической принципиальной схеме

Обозначение

Наименование

Кол-во

Примечание

QF1

Выключатель АЕ2046М-12,1н=16А

1

SQ1-SQ4

Конечный выключатель ВПК-2112

4

SA1

Переключатель ПКУ3-11

1

KM1

Контактор ПМЛ

1

KM2, KM3

Пускатель ПМЛ

2

SB1, SB2

Выключатель ПКЕ-222-1У2

2

Красный

SB3

Выключатель ВК 43-21

1

Черный

HL1, HL2, HL3, HL4

Сигнальная арматура

4

M1

Электродвигатель 380В

1

FU1, FU2

Выключатель автоматический ВА 47-29

2

FU3, FU4

Выключатель автоматический ВА 47-29

2

SB4

Электрическая педаль НВ5222-99-001

1

PT1

Тепловое реле РТИ

1

YA1, YA2

Электромагнит ЭД10102

2

TV1

Трансформатор ОСМ1-0,1У3

1

Защита

В схеме предусмотрены следующие виды защиты:

  • вводный автоматический выключатель QF1 защищает всю схему и электродвигатель М1 от перегрузок и токов короткого замыкания;
  • предохранители FU1-FU2 защищают цепи питания электромагнитов УА1,УА2 от токов короткого замыкания;
  • предохранители FU3, FU4 защищают цепи управления, сигнализации от токов короткого замыкания;
  • пускатель КМ1 обеспечивает нулевую защиту, исключающую самопроизвольное включение электропривода при восстановлении внезапно исчезнувшего напряжения.

Сигнализация

В схеме предусмотрена сигнализация:

  1. Сигнализация подачи напряжения в электрошкафу осуществляется сигнальной лампой HL1.
  2. О включенном состоянии двигателя главного привода сигнализирует лампа HL2.
  3. О работе сортополосовой секции в режиме "Одиночные ходы с управлением педалью" сигнализирует лампа HL4.
  4. О работе дыропробивной секции в режиме "Одиночные ходы с управлением педалью" сигнализирует лампа НL3.

Первоначальный пуск

При первоначальном пуске пресс-ножниц прежде всего проверьте внешним осмотром надежность заземления и качество монтажа электрооборудования.

Схема соединений, расположенных на электропанели, показана на рис.6.

Подключите пресс-ножницы к электросети. Проверьте от руки работу всех механизмов пресс-ножниц, блокирующих и сигнализирующих устройств, электрооборудования.

Проверьте при кратковременном включении электродвигателя правильность его вращения по шкиву (при снятых клиновых ремнях). Шкив должен вращаться по часовой (если смотреть с рабочей стороны пресс-ножниц).

Описание работы электросхемы

Для подготовки к работе произведите следующие операции:

  1. Включите вводной автоматический выключатель QF1. При этом на электрошкафу загорится сигнальная лампа HL1 - СЕТЬ.
  2. Переключатель SA1 установите в необходимое положение, при этом на электрошкафу загорятся сигнальные лампы, соответствующие выбранным режимам работы.
  3. Нажатием кнопки SB3 запустите двигатель главного привода. При этом включается магнитный пускатель КМ1, который, став на самопитание и подключив электродвигатель M1 к силовой сети, включает сигнальную лампу НL2 - ГЛАВНЫЙ ПРИВОД ВКЛЮЧЕН.
  4. Электродвигатель выключается кнопками ОБЩИЙ СТОП SB1 и SB2.

Электросхема каждой секции имеет режим:

Одиночные ходы с управлением педалью

Переключатель SA1 поставьте в положение: "сортовая секция", о чем сигнализирует лампа HL4 или в положение "дыропробивная секция", о чем сигнализирует лампа HL3.

Кнопкой SB3 включите электродвигатель главного привода, при этом на шкафу загорится лампа HL2.

Для включения электромагнита муфты УА1 нажмите педаль SB4, при этом, если ползун находится в исходном положении, по цепи 8-9-15-22-5 включится магнитный пускатель КМ3, который встанет на самопитание по цепи 15-37-22-5 и включает цепи питания электромагнита УА1 и магнитный пускатель КМ2. Магнитный пускатель КМ2 становится на самопитание по цепи 20-19-5 и замыкает цепи питания электромагнита УА1. Электромагнит УА1 через систему рычагов втянет шатун в подпятник ползуна. При движении ползуна вниз включатель SQ1 разрывает цепь самопитания магнитного пускателя КМ3, который своими контактами отключает электромагнит УА1 и разрывает цепь магнитного пускателя КМ2. При возвращении ползуна в верхнее положение шатун под действием возвратной пружины выпадает в исходное положение. Для повторного включения ползуна нажмите педаль.

При длительном нажатии на педаль непрерывного хода не получается так как при движение вниз конечный выключатель SQ1 отключает магнитный пускатель KM3, который в свою очередь отключает электромагнит и разрывает цепь самопитания магнитного пускателя KM2. Но магнитный пускатель KM2 остается включенным по цепи 15-20-19-5 и своим разомкнутым контактом по цепи 15-22-5 не позволяет включится магнитному пускателю KM3. После опускания педали магнитный пускатель КМ2 отключается и схема готова к повторному циклу.

Указания по монтажу и эксплуатации

При установке пресс-ножниц заземлите и подключите к цеховому контуру. Для этого на станине имеется узел заземления.

Ежегодно испытывать защитное заземление, изоляцию электрообо-рудования и коммутационной проводки.

Диаграмма переключателя SA1

SA1.X

№ провода

№ контакта

-90

-45

0

+45

Выкл

Дыропробивная секция

Выкл.

Сортовая секция

SA1.1

B6-B7

1-2

--

Х

--

--

SA1.2

С6-С7

3-4

--

Х

--

--

SA1.3

B6-B7

5-6

--

--

--

Х

SA1.4

С6-С7

7-8

--

--

--

Х

SA1.5

37-22

9-10

--

Х

--

--

SA1.6

37-32

11-12

--

--

--

Х

SA1.7

41-44

13-14

--

Х

--

--

SA1.8

41-45

15-16

--

--

--

Х

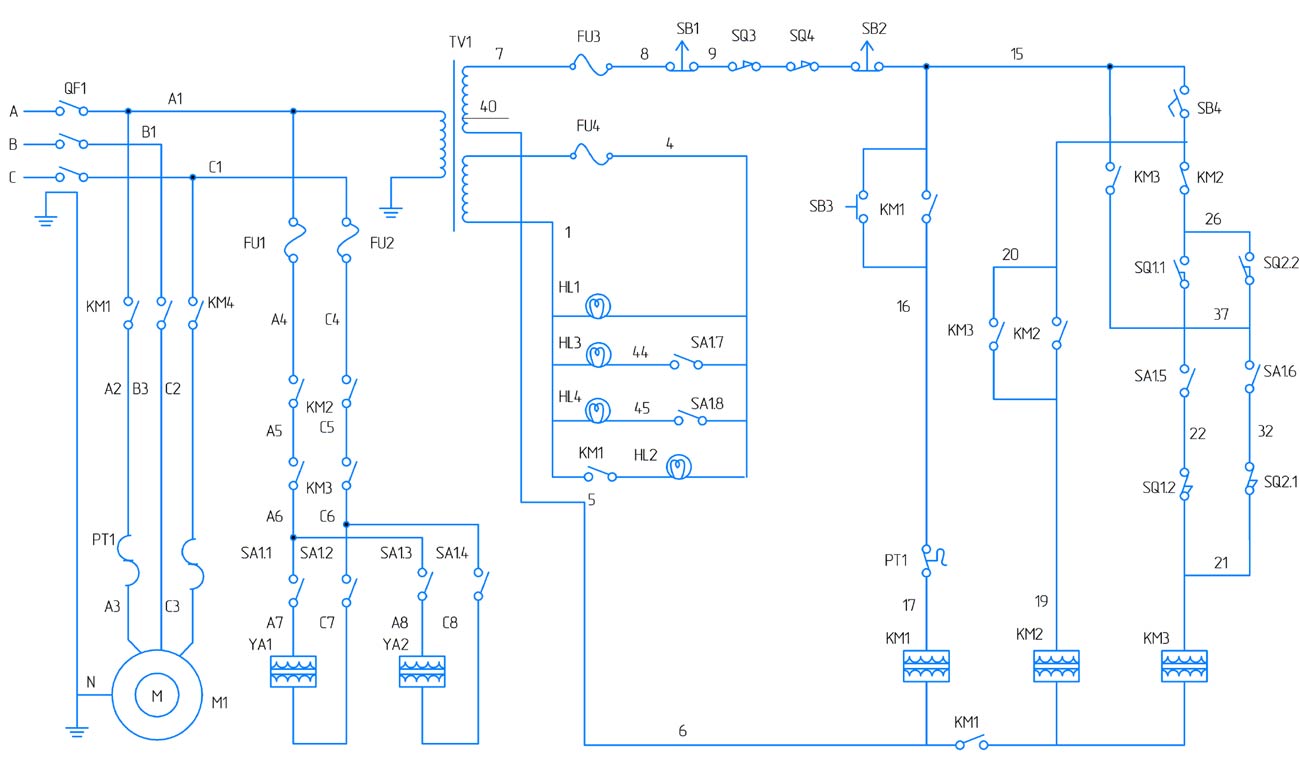

Схема электрическая принципиальная пресс-ножниц комбинированных НВ5222

Схема электрическая принципиальная пресс-ножниц комбинированных НВ5222

запчасти к станку Модель нв5222б, пресс-ножници комбинированные НВ5222 в Н.Новгороде купить ножницы нв5222 схема ножи на пресс комбинированный нв 5222. пресс ножницы комбинированные НВ5222, ЭЛЕКТРИЧЕСКАЯ СХЕМА ПРЕСС НОЖНИЦ НВ5222 пресс ножницы нв5222 технические характеристики размеры ножей для резки листового металла на НВ5222. пресс-ножницы комбинированные нв5222 технические характеристики, прксс нож нв5222 ножницы для резки металла модель hb 5222Б-92А-001 схема нв5222. ножи для пресс ножниц нв5222, производитель КГС-70 комбинированные автономные ножницы схема ножницы комбинированные нв 5222 Ножи на пресс-ножницы нв5222. пресс-ножницы нв5222, Пресс-ножницы нв-5222 продам НВ 5222 электрическая схема НВ 5222. пресс-ножницы электросхема нг5222, скачать бесплатно паспорт на пресс-нжницы НВ5222Б комбинированные пресс-ножницы нв5222 ножницы комбинированные нв5222 электросхема. НВ-5222 цена, чертежи на ножи для станка нв522 инструмент для порезки швеллера НВ5222, пресс ножницы комбинированные нв522. комбинированные ножницы нв5222 y с229а правильно отрезной, Пресс-ножницы НВ5222 комплект для пробивки отверстий tronex кусачки запчасти на нв5222. пресс НВ-522, ножницы универсальные нв5222 принцип работы Оснастка для пробивки отверстий на НВ 5222 запчасти на пресножници нв 2155. станок нв5222, пресс-ножницы нв5222б комбинированные ножницы НВ5222Б фото электро схема станка пресс ножницы нв5222 б/у. купить ножи для комбинированных ножниц мод. нв 522, где скачать бесплатно техническую документацию на станки нв5222 паспорт на пресс ножницы комбинированные НВ5222б перечень быстроизнашивающихся деталей электрическая схема комбинированных ножниц НВ5222. ножницы комбинированные модели 1434, нв-5222 оснастка на пресс-ножницы нв5222б пресс ножницы нв5222 в драгоценные металлы. скачать оснастку для нв5222, купить пресс-ножницы нв5222 станок НВ-5222 Оснастка для НВ5222. электрическая схема пресс-ножниц комбинированных НВ5222, продам ножи для пресс-ножниц нв-5222 ищу электросхему пресс- ножниц нв 5222б инструмент для НВ5222. инструмент для НВ 5222, электрическая схема станка Пресс-ножницы комбинированные НВ5222Б отрезные ножницы нв-16-- электрическая схема паспорт НВ5222. фото пресс-ножницы нв5222, матрицы пуосоны НВ5222 ножницы комбинированные нв5222 технические характеристики пресс ножницы НВ-5222 цена. оснастка для пробивки отверстий нв 5222, nv5222 паспорт скачать бесплатно пресс ножницы комбнированные нв 5222 электрическая схема НВ5222 644. НВ522, ножи для прессножниц нв5222 Станок -ножницы универсальный НВ - 5222 комбинированные пресс ножницы НВ5222. нв5222б паспорт, нв5222 куплю ножницы нв5222б ЭЛ.СХЕМА ПРЕСС-НОЖНИЦ НВ-5222. Комбинированные пресс-ножницы НВ 5222А схема электрическая, руководство по эксплуатации пресс-ножницы нв 5222 прессножницы нг522 в работе видео пресножницы нв522 принцип работы. техническая характеристика пресс 100тон механический б у новасибирск, кинематическая схема на комбинированные пресс-ножницы нв 5222 ножи для прессножниц нв5222 и их характеристики нв5222.климат.условия для работы. нв5222 как разобрать видео, Ножницы комбинированные НВ 5222 техническая характеристика нв522 характеристики пресс нв5222. ножницы нв-522 руководство, тех характеристики прессножниц НВ5222 пресс ножницы комбинированные нв5222 видео работа вращение двигателя пресс ножницы комбинированный НВ5222 Б.

По Техническому Заданию пресс-ножницы комбинированные НВ522, могут быть изготовлены в различной комплектации, при этом могут измениться габаритные размеры и масса пресса. Подробное ТКП можно получить после предоставления Технического Задания. Технические изменения, существенно не влияющие на характеристики оборудования, завод-изготовитель оставляет за собой.

Стандартная комплектация НВ5222

  1. НВ5222 Пресс-ножницы в сборе
  2. Принадлежности:
    • Шприц для смазки
    • Маховик
    • Ремни клиновые
    • Ограждения
  3. Документация:
    • НВ 5222-00-001РЭ Руководство по эксплуатации
    • Технический Паспорт
    • Декларация о соответствии требованиям ТР ТС
С этим товаром покупают
ПромСтройМаш является непосредственным производителем НВ5222 Мы производим и продаём Пресс-ножницы комбинированные НВ5222 во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан. НВ5222 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить НВ5222 вы можете непосредственно у нас или у наших дилеров. Для резки круга, уголка, полосы, швеллера, пробивки отверстий

СМЖ652

СМЖ652
Для резки круга, уголка, полосы, швеллера, пробивки отверстий

НВ5221

НВ5221
Для резки круга, уголка, полосы, швеллера, пробивки отверстий

НВ5222

НВ5222
Для резки круга, уголка, полосы, швеллера, пробивки отверстий

НВ5223

НВ5223
Для резки круга, уголка, полосы, швеллера, пробивки отверстий

НВ5224

НВ5224
Для резки круга, уголка, полосы, швеллера, пробивки отверстий
