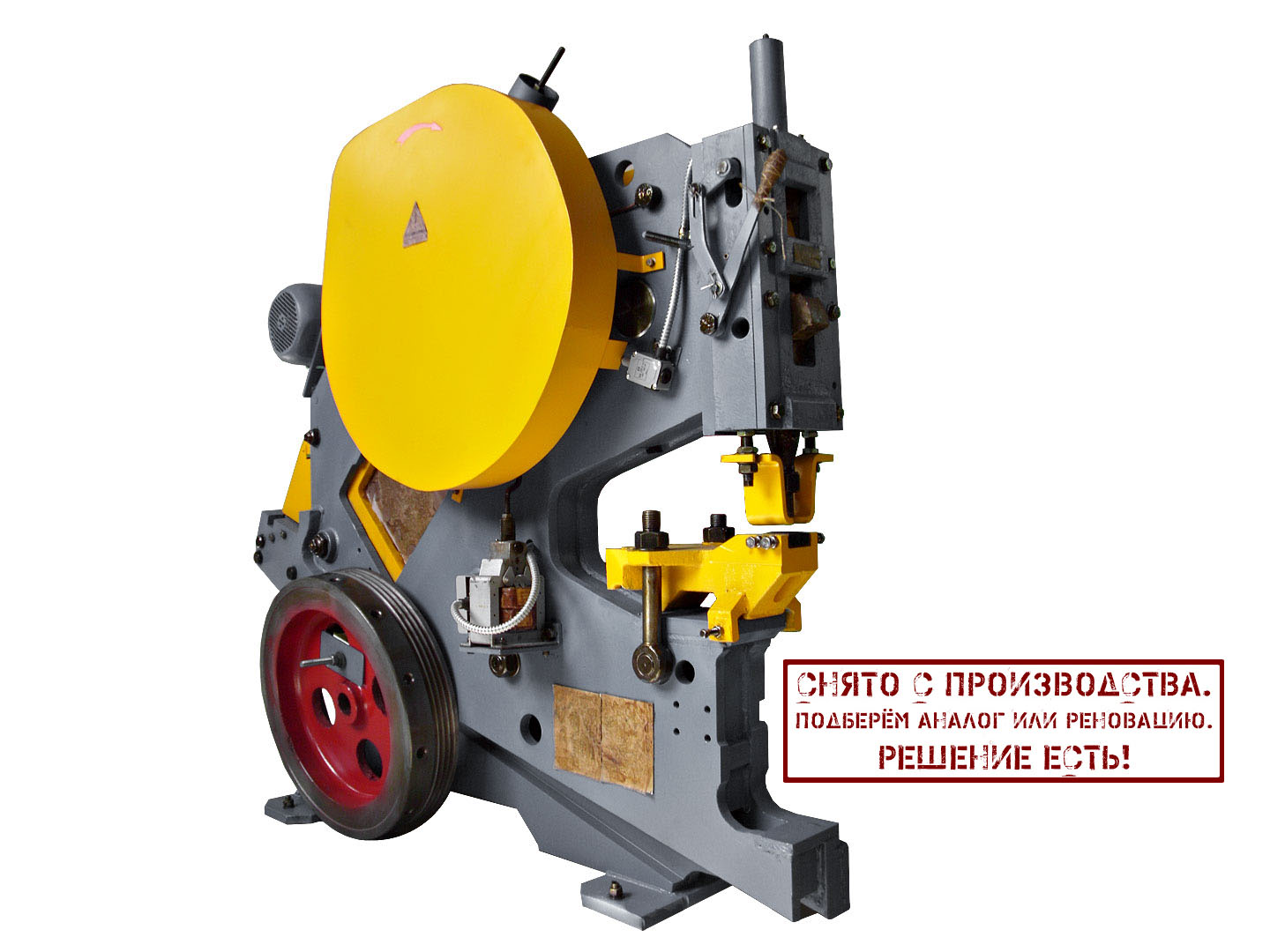

УСТРОЙСТВО И РАБОТА ПРЕСС-НОЖНИЦ МОДЕЛИ НВ5221

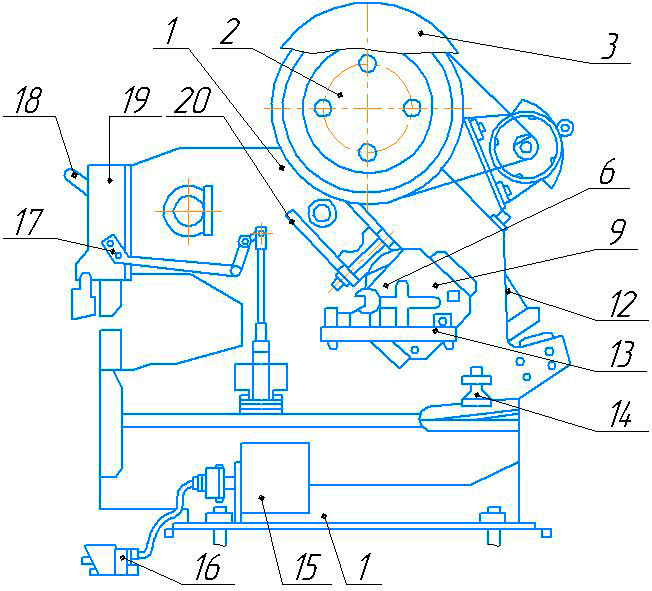

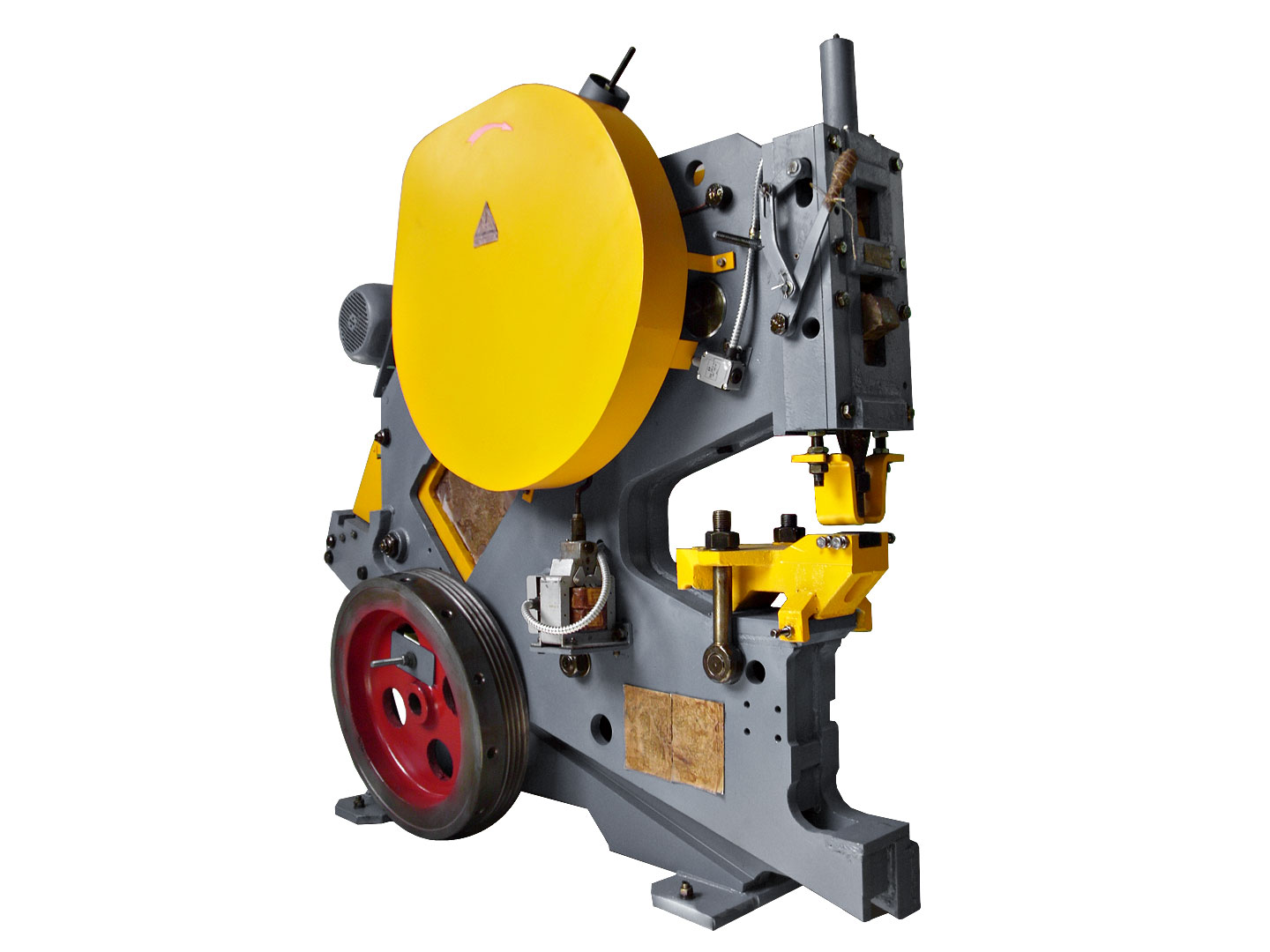

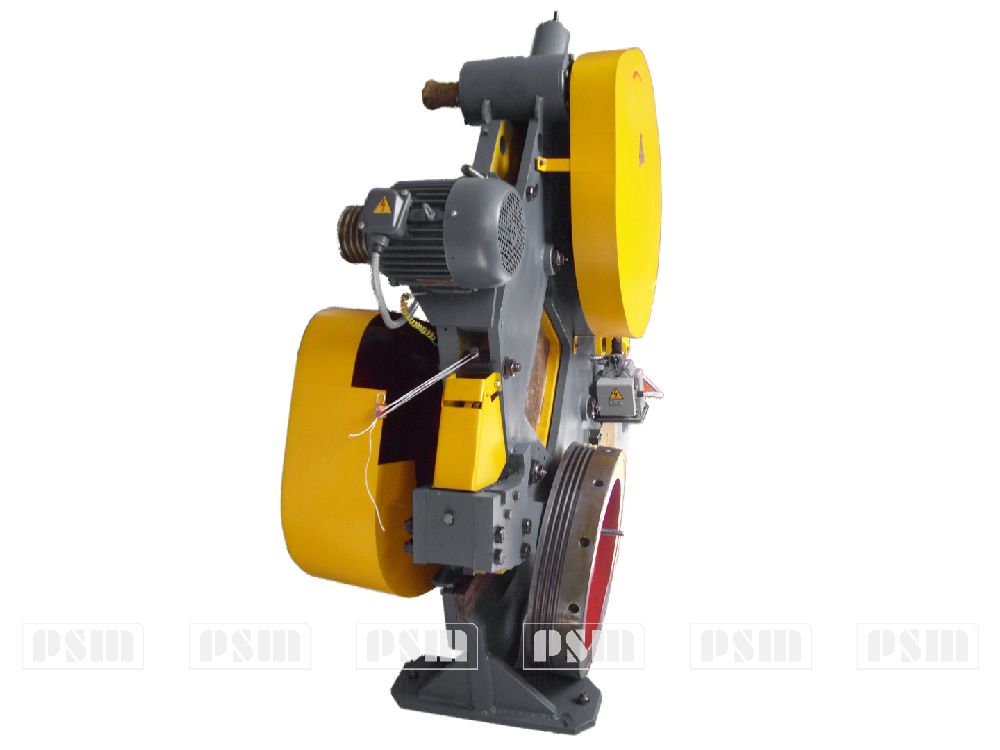

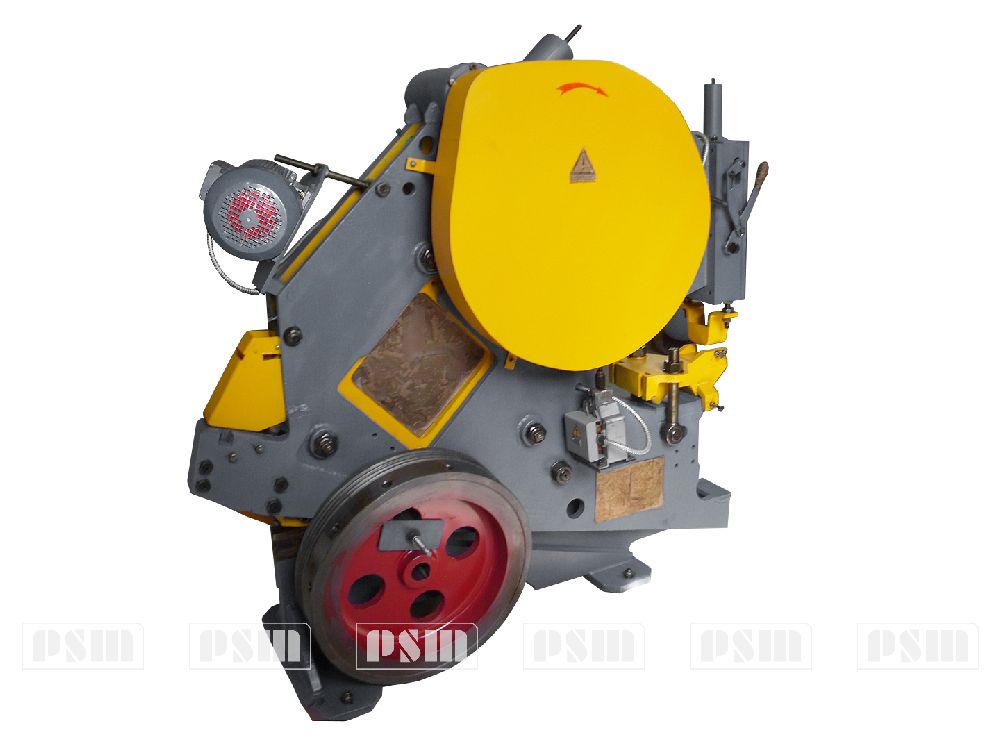

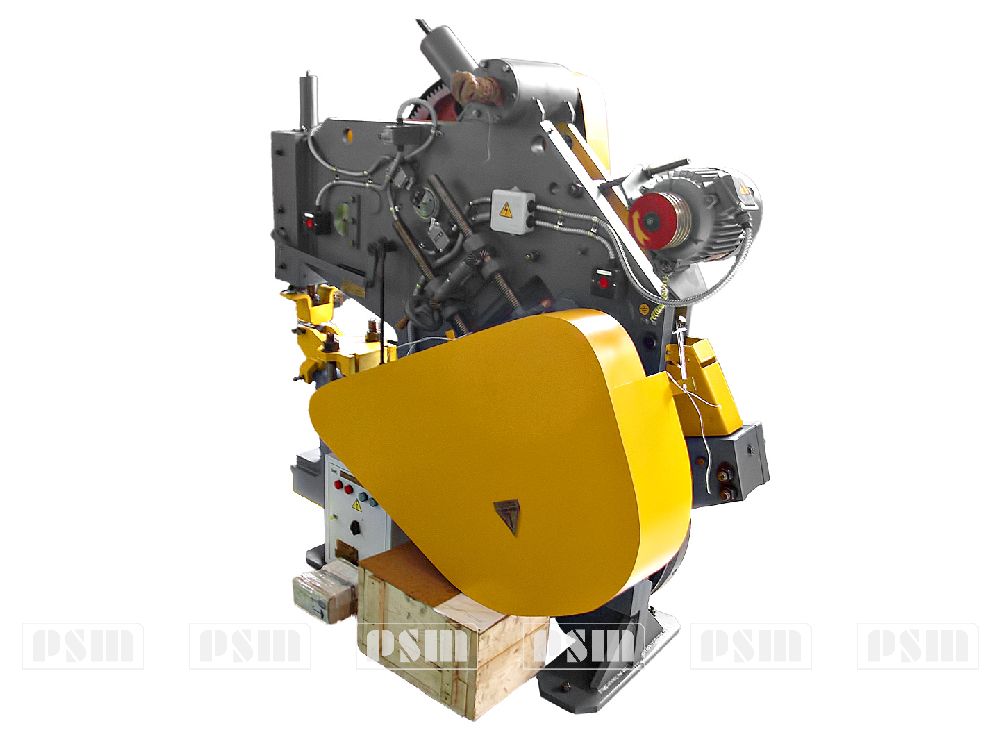

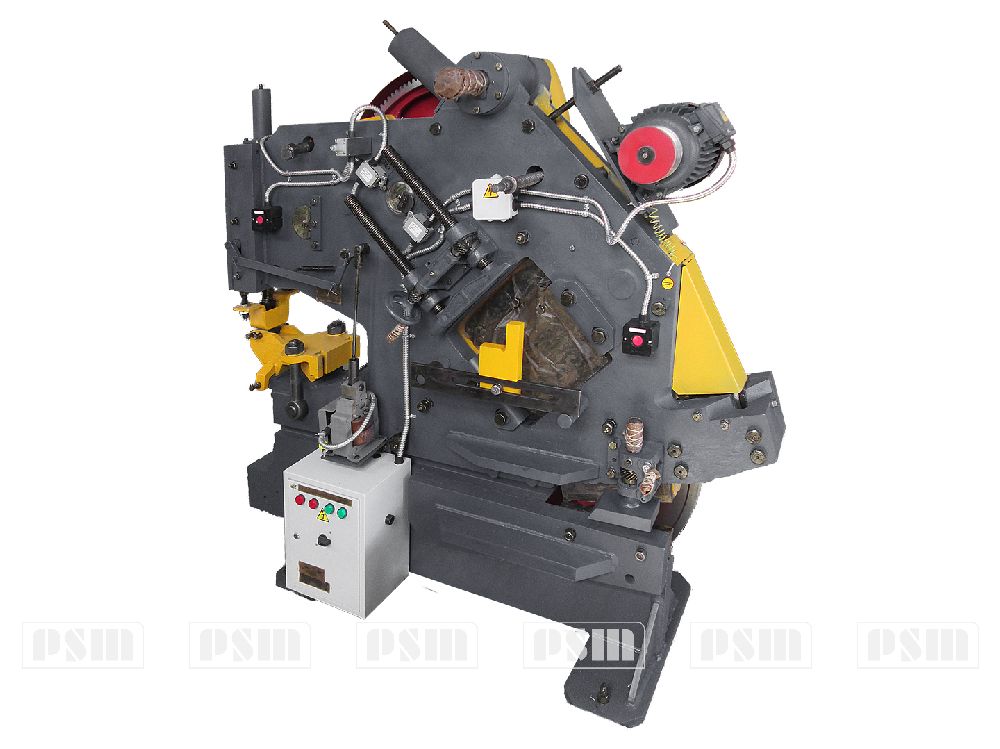

Расположение составных частей пресс-ножниц НВ5221

Примечания:

1. ЦИАТИМ-203ГОСТ 8773-73,
2. Масло индустриальное И40 ГОСТ 28799-88

Устройство и работа ножниц пресс-ножниц НВ5221

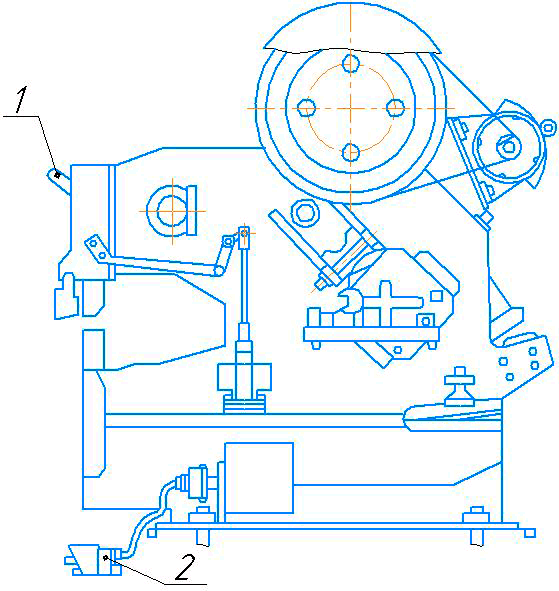

Расположение органов управления НВ5221

1. Рукоятка механизма центрирования дыропробивного механизма
2. Педаль включения дыропробивного пресса и включения листовых, кортовых ножниц и зарубочного устройства.

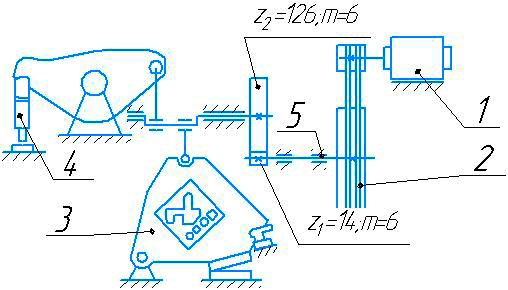

Кинематическая схема пресс-ножниц НВ5221

Движение от электродвигателя передается через ременную передачу, маховик и одноступенчатую зубчатую передачу к эксцентриковому валу. Зубчатая пара прямозубая, цилиндрическая. Ползуны приводятся в движение при помощи шатуна. Все вращающиеся части привода имеют ограждения.

1. электродвигатель
2. привод с маховиком
3. ползун листовых, сортовых ножниц и зарубочного устройства
4. ползун дыропробивного пресса
5. вал

В приводе применены два роликоподшипника 7611 ГОСТЗЗЗ-71 класса точности Н. Вал-шестерня с z1— 14 имеет ширину обода 85мм и изготовлена из стали 40Х ГОСТ 4543-71, твердость НВ 240...260. Колесо с z2=126 имеет ширину обода 80мм и изготовлено из стали 35Л-1 ГОСТ 977-

Станина НВ5221

В станине пресс-ножниц НВ5221 смонтированы четыре механизма: листовая и сортовая секция, дыропробивной пресс и зарубочное устройство. Станина одностоечная сварена из основного листа толщиной 60мм, усиленного накладками, ребрами, и задней крышкой из листа толщиной 25мм. Между основным листом и задней крышкой помещаются ползун и балансир. Основной лист имеет два продольных паза для прохода листовой стали при операциях обрезки кромок и разрезки.

Ползун сортолистовой секции и зарубочного устройства.

Ползун НВ5221, связанный через шатун с эксцентриковым валом, качается на оси между направляющими вкладышами, регулируемыми болтами. В исходное положение ползун возвращается и удерживается пружиной с тягой. В средней части ползуна имеется вырез, в который крепится подвижная ножевая плита, а справа в нижней части-гнезда для крепления ножей листовых ножниц и зарубочного устройства. Механизм управления ползуном сортовых, листовых ножниц - электрический. При включении ножниц НВ5221 ползун должен находиться в крайнем верхнем положении. После резки ножницы автоматически выключаются. Для предотвращения отдачи разрезаемого материала на сортовой, и листовой секции предусмотрены винтовые прижимы, а для установки материала при резке под углом имеется упор, передвигаемый на необходимое расстояние и закрепляемый винтом.

Дыропробивной пресс

Ползун дыропробивного пресса НВ5221 имеет прямоугольную форму и совершает возвратно-поступательное движение. Для получения нормального зазора между направляющими и ползуном дыропробивного пресса используют чугунную планку и прокладки.

Крепление матрицы и пуансона пресса НВ5221

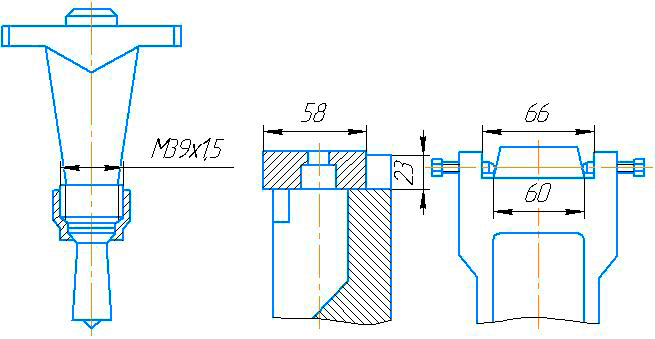

В нижней части ползуна к пуансонодержателю крепится пуансон (рис. 4). На столе дыропробивного пресса крепится стойка, в которую установлена матрица (рис. 5). Стол дыропробивного пресса съемный, крепится двумя болтами. При перестановке стола в горизонтальное положение можно пробивать отверстия в коробчатых и фасонных деталях. Механизм центрирования позволяет опускать ползун с пуансоном на намеченное место пробивки отверстия. Управление механизмом включения ползуна дыропробивного пресса осуществляется с помощью электрической педали.

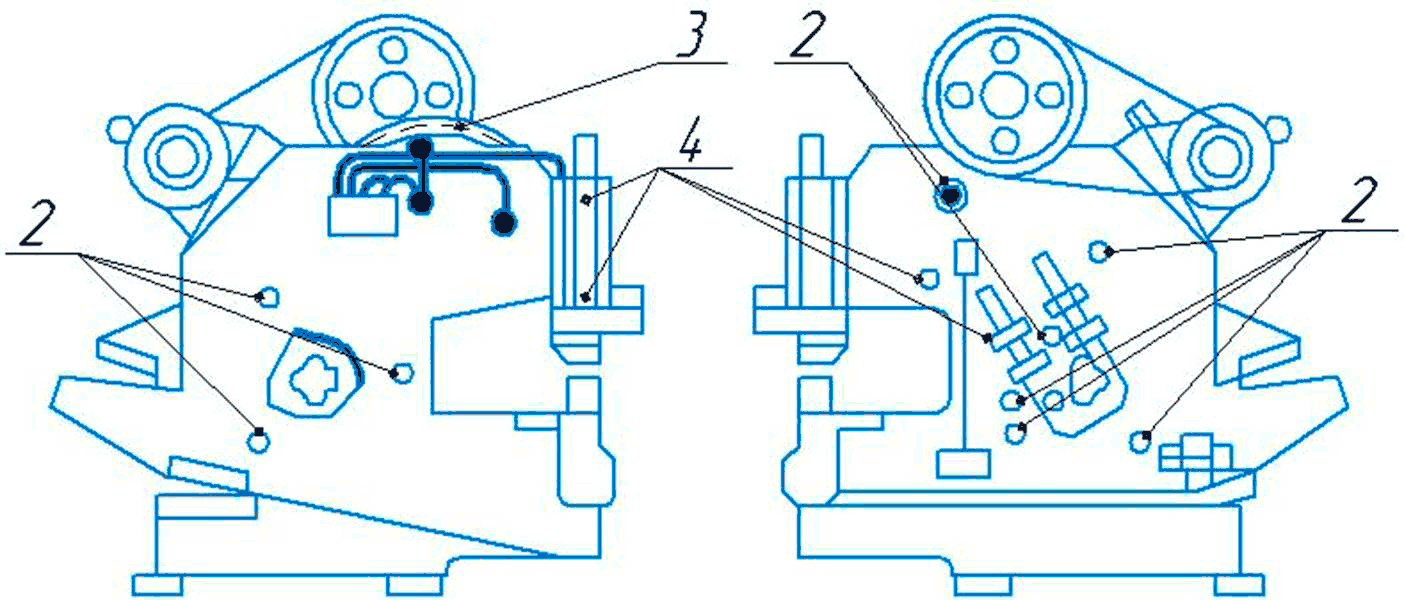

Система смазки пресс-ножниц НВ5221

Трущиеся части пресс-ножниц смазываются густой смазкой. Все точки смазываются индивидуально, прокачкой смазки через пресс-масленки шприцем. Новые ножницы необходимо смазывать в первые 15 дней работы чаще, а в дальнейшем соблюдать режим смазки, указанный в карте смазки. Смазывать ножницы необходимо так, чтобы смазка выступала с боков трущихся поверхностей, что дает возможность контролировать достаточность смазки.

Настройка НВ5221

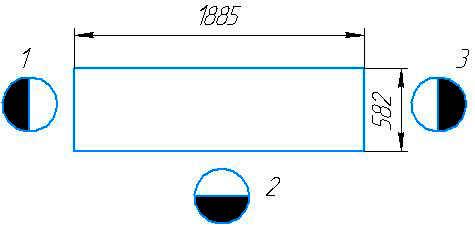

Пресс-ножницы имеют три рабочих места

1. место у дыропробивной секции,
2. место у сортовой секции
3. место у листовой секции и зарубочного устройства.

Сортолистовая секция и зарубочное устройство имеют общий привод.

Прежде чем приступить к работе на дыропробивном прессе, необходимо закрепить в соответствующих гнездах пуансон и матрицу. Затем, поворачивая рукоятку механизма центрирования, опустить пуансон в матрицу и установить стойку матрицы так, чтобы был выдержан равномерный зазор между матрицей и пуансоном. Для этого следует закрепить стойку матрицы и еще раз проверить зазор. В зависимости от толщины пробиваемого материала необходимо установить корпус съемника с зазором 1—2 мм от плоскости листа. Установка съемника с перекосом недопустима. Неправильная регулировка зазоров между пуансоном и матрицей вызывает увеличение усилия пробивки, ухудшение качества пробиваемого отверстия, а также значительно снижает стойкость пуансона и матрицы. Диаметр пуансона не рекомендуется выбирать меньше толщины пробиваемого листа. В дыропробивном прессе имеется механизм центрирования, которым пользуются при пробивке отверстия керном. Пуансон следует опускать только при помощи рукоятки, совмещать керн пуансона с кернением на заготовке, фиксировать заготовку и возвращать пуансон в исходное положение. Лишь после этого осуществляется ход ползуна. С пресс-ножницами поставляется комплект ножей и плит. Для получения высококачественного реза ножниц НВ5221 и уменьшения усилия резки зазор между ножами должен составлять 1/30 толщины разрезаемого материала. При работе периодически проверять затяжку болтов.

Настройка листовой секции НВ5221

Ножи листовых ножниц НВ5221 устанавливают параллельно друг другу, зазор между ними должен составлять 0,5мм. При верхнем положении ползуна ножниц конец верхнего ножа находится на 1-2мм ниже режущей кромки нижнего ножа, а в крайнем нижнем положении ползуна верхний конец верхнего ножа не должен доходить до режущей кромки нижнего ножа. Не допускается резка материала вершинами ножей. Регулируют ножи ножниц НВ5221 с помощью прокладок под опорные поверхности. Ножи листовых ножниц и разрезаемый материал должны быть сухими. Ножи НВ5221 должны быть надежно закреплены болтами и плотно прилегать к опорным поверхностям. При резке листа и полосы следует оставлять между прижимом и листом зазор 1-3мм (в зависимости от толщины разрезаемого листа). Для исключения поломки листовые ножи должны перекрывать друг друга на 3-5мм. В длинных листах по разметке необходимо линию реза отклонять приблизительно на 10мм (на длине 2000мм) влево от плоскости реза, так как верхний нож тянет при резке листа вправо. Если при резке листа линия реза уходит от разметочной линии, то следует короткими резами, разворачивая лист в обратную сторону, резать до совмещения с разметкой. Для облегчения продвижения листа при резке необходимо сначала поднимать правую сторону (отрезанную), а затем продвигать лист вперед.

Настройка сортовой секции НВ5221

Настройка ножей сортовых ножниц НВ5221 предусматривает установку необходимого зазора между ножевыми плитами, который регулируется прокладками под упоры, прижимающими плиту, и составляет 0,5мм. Ножевые плиты устанавливаются параллельно друг другу; ножи в ножевых плитах должны быть надежно закреплены и плотно прилегать к опорным плоскостям. Ножевые плиты смазывать жидкой смазкой и содержать чистыми. Сортовые ножницы имеют прижим и упор для резки под углом, которые обеспечивают установку под заданным углом и закрепление разрезаемого материала. Установка ножей при резке профильного проката на сортовых ножницах приведена

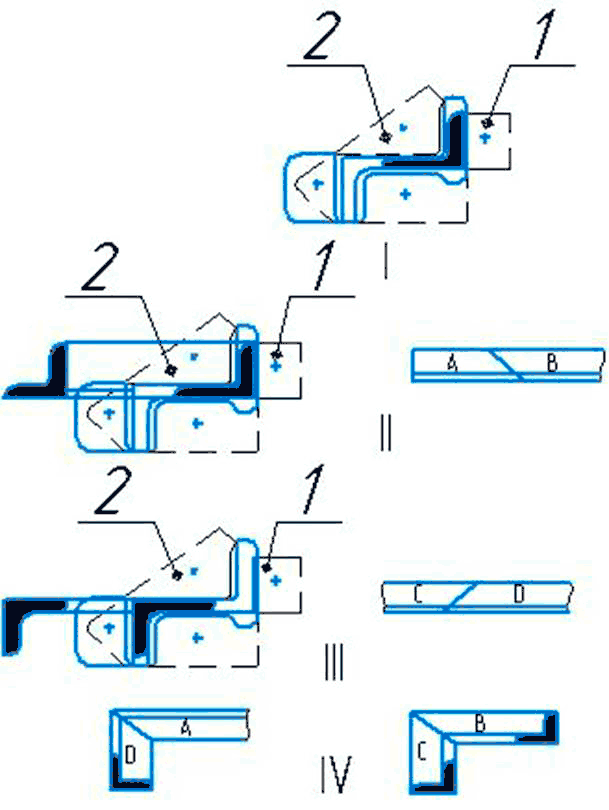

Установка ножей пресс-ножниц НВ5221 при резке уголка

I - резка уголка под прямым углом;
II - правая резка уголка под углом 45°;
III - левая резка уголка под углом 45°;
IV - примеры присоединения деталей после резки;
1 - неподвижный нож;
2 - подвижный нож

На сортолистовой секции при резке фасонного проката необходимо установить в гнезда ползуна и станины соответствующий инструмент. Установить упор на соответствующий угол (900; 67,50; 600; 450) закрепить его. Завести в гнездо инструмента прокат и установить его по разметке. После этого необходимо, вращая рукоятку прижима, прижать заготовку к упору и осуществить резку заготовки.

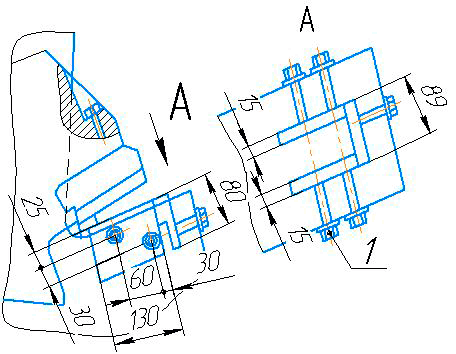

Настройка зарубочного устройства ножниц НВ5221

Зарубочные операции выполнять на зарубочном устройстве. Для выполнения этих операций необходимо поднять ограждение. Зазор между ножами зарубочного устройства устанавливается прокладками под опорные поверхности и зависит от толщины разрезаемого материала. Ножи зарубочного устройства должны плотно прилегать к опорным поверхностям, быть хорошо закрепленными и совершенно сухими.

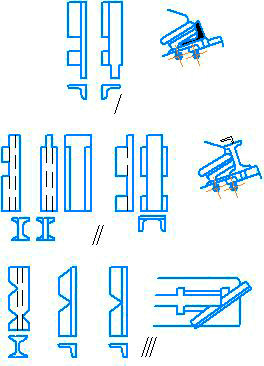

Примеры работы зарубочного устройства ножниц НВ5221

1. прямоугольный выруб в уголке;
2. прямоугольный выруб в полке и вертикальной стенке швеллеров и двутавров;
3. треугольный выруб в уголке и двутавре.

Регулирование ножниц НВ5221

В процессе эксплуатации пресс-ножниц НВ5221 возникает необходимость в регулировании отдельных узлов для восстановления их нормальной работы. Если с течением времени наблюдается проскальзывание ремней, необходимо проверить их натяжение, при необходимости подтянуть. Нормальное натяжение ремней устанавливать регулировочным винтом.

В процессе эксплуатации из-за износа текстолитовых направляющих возникает необходимость в регулировании зазора между направляющими и ползуном сортолистовой секции. Зазор регулировать с помощью шести регулировочных винтов, расположенных на задней и передней стенке станины. Одновременно направляющими ползуна можно регулировать зазор листовых ножниц.

Регулировать зазор между ножевыми плитами сортофасонной секции набором прокладок, установленных под Г-образными при­жимами.

Для получения нормального зазора между направляющими и ползуном дыропробивного пресса используется чугунная планка и прокладки. Зазор регулировать с помощью трех винтов

Техническое обслуживание пресс-ножниц НВ5221

Ежедневно перед работой необходимо:

• осмотреть и вытереть пресс-ножницы;
• проверить надежность крепления инструмента;
• проверить состояние режущих кромок инструмента. Работать выкрошенными и затупившимися ножами запрещается, так как это может привести к поломке инструмента и травмам, а также к перегрузкам;
• смазать пресс-ножницы согласно схеме смазки По окончании работы обесточить пресс-ножницы, осмотреть и тщательно обтереть их.

Один раз в неделю необходимо продувать сжатым воздухом внутреннюю полость станины под сортолистовым ползуном для удаления накопившейся окалины.

Ежегодно проводить испытание изоляции электрооборудова¬ния коммутационной проводки и испытание защитного заземления, ремонтировать электрооборудование и заземление.

Порядок установки пресс-ножниц НВ5221

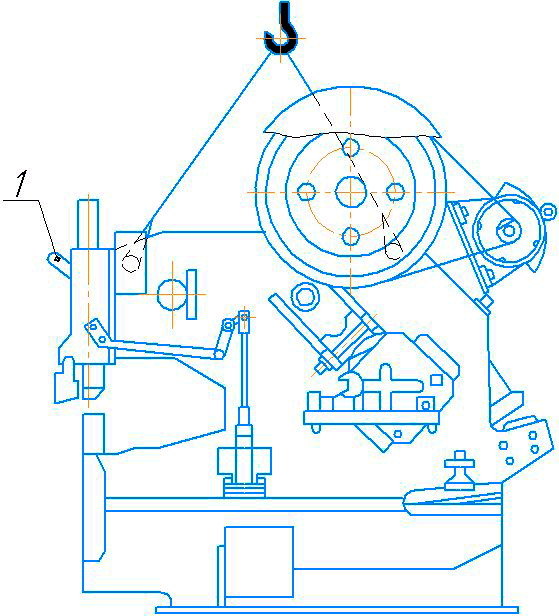

При транспортировании пресс-ножниц НВ5221 необходимо руководствоваться схемой строповки

Перед установкой пресс-ножницы НВ5221 необходимо очистить от антикоррозионных покрытий, нанесенных на металлические поверхности (кроме поверхностей, имеющих лакокрасочное покрытие), и покрыть тонким слоем эксплуатационной смазки. Для этого обезжирить законсервированные поверхности уайт-спиритом или бензином, а затем протереть ветошью или просушить сухим теплым воздухом.

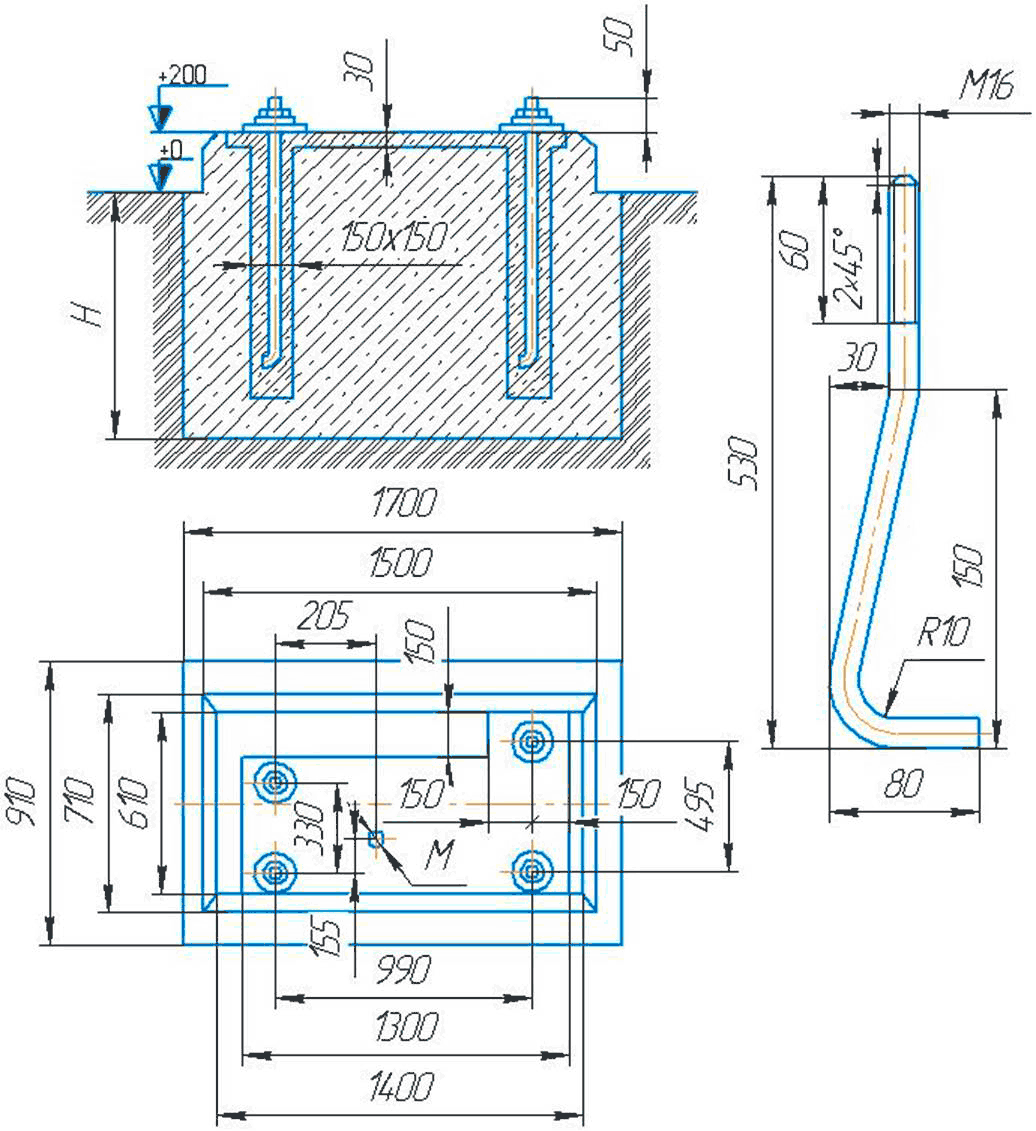

Расконсервацию запасных деталей, принадлежностей и сменных узлов производить в ваннах с обезжиривающим раствором. Пресс-ножницы НВ5221 устанавливать на фундамент по уровню. Глубина заложения фундамента Н определяется из условий грунта, но должна быть не менее 800мм.

После выверки по уровню под лапы пресс-ножниц залить цементный раствор (одна часть цемента на три части песка) и, когда он затвердеет, равномерно затянуть гайки фундаментных болтов, проверяя при этом положение пресс-ножниц по уровню.

М – место ввода трубы электропроводки

После установки на фундамент, пресс-ножницы НВ5221 должны быть заземлены.

После окончания монтажа необходимо выполнить следующее:

• подтянуть все разъемные соединения;
• смазать пресс-ножницы;
• проворачивая маховик вручную по часовой стрелке (смотреть с рабочей стороны машины), проверить свободное вращение и перемещение всех механизмов;
• проверить при кратковременно включенном электродвига­теле правильность вращения маховика (он должен вращаться в направлении, указанном стрелкой);
• тщательно осмотреть машину, проверить нагрев опор под­шипников и поверхностей трения.

Электрооборудование пресс-ножниц НВ5221

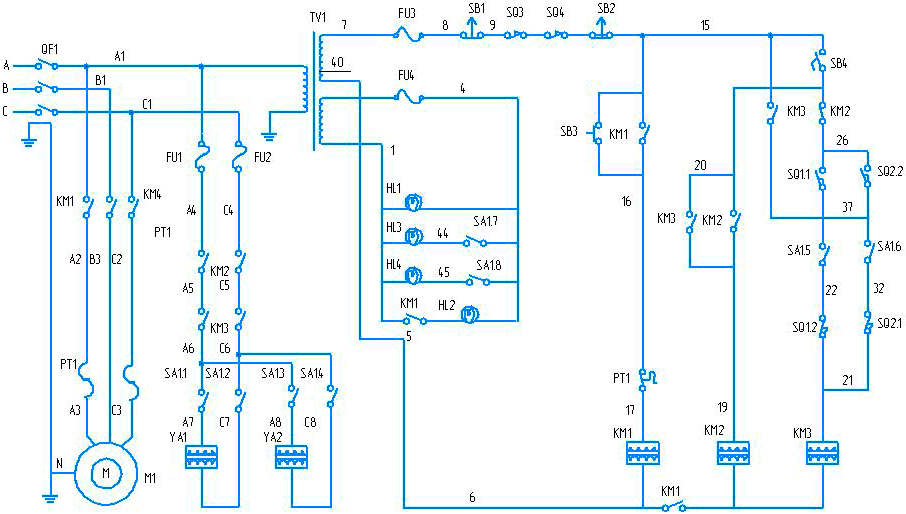

Электросхема пресс-ножниц НВ5221 состоит из следующих цепей

• силовая цепь переменного тока напряжением 380В, к которой под­ключены электродвигатель Ml и электромагниты УА1 и УА2;
• цепь управления переменного тока напряжением 110В
• цепь сигнализации напряжением 24В

В схеме предусмотрены следующие виды защиты:

• вводный автоматический выключатель QF1 защищает всю схему и электродвигатель М1 от перегрузок и токов короткого замыкания;
• предохранители FU1-FU2 защищают цепи питания электромагнитов УА1,УА2 от токов короткого замыкания;
• предохранители FU3, FU4 защищают цепи управления, сигнализа­ции от токов короткого замыкания;
• пускатель КМ1 обеспечивает нулевую защиту, исключающую самопро­извольное включение электропривода при восстановлении внезапно исчезнувшего напряжения.

В схеме предусмотрена сигнализация:

1. Сигнализация подачи напряжения в электрошкафу осуществляется сигнальной лампой HL1.
2. О включенном состоянии двигателя главного привода сигнализирует лампа HL2.
3. О работе сортополосовой секции в режиме "Одиночные ходы с управлением педалью" сигнализирует лампа HL4.

О работе дыропробивной секции в режиме "Одиночные ходы с управлением педалью" сигнализирует лампа НL3

Первоначальный пуск пресс-ножниц комбинированных НВ5221

При первоначальном пуске пресс-ножниц НВ5221 прежде всего проверьте внешним осмотром надежность заземления и качество монтажа электрооборудования. Схема соединений, расположенных на электропанели, показана на рис.6. Подключите пресс-ножницы к электросети. Проверьте от руки работу всех механизмов пресс-ножниц, блокирующих и сигнализирующих устройств, электрооборудования.

Проверьте при кратковременном включении электродвигателя правильность его вращения по шкиву (при снятых клиновых ремнях). Шкив должен вращаться по часовой (если смотреть с рабочей стороны пресс-ножниц).

Для подготовки к работе пресс-ножниц НВ5221 произведите следующие операции:

1. Включите вводной автоматический выключатель QF1 . При этом на электрошкафу загорится сигнальная лампа HL1 - СЕТЬ.
2. Переключатель SA1 установите в необходимое положение, при этом на электрошкафу загорятся сигнальные лампы, соответствующие выбранным режимам работы.
3. Нажатием кнопки SB3 запустите двигатель главного привода. При этом включается магнитный пускатель КМ1, который, став на самопитание и подключив электродвигатель Ml к силовой сети, включает сигнальную лампу НL2 - ГЛАВНЫЙ ПРИВОД ВКЛЮЧЕН.

Электродвигатель выключается кнопками ОБЩИЙ СТОП SB1 и SB2.

Одиночный ходы пресс-ножниц НВ5221 с управлением педалью.

Переключатель SA1 поставьте в положение: "сортополосовая секция", о чем сигнализирует лампа HL4 или в положение "дыропробивная секция", о чем сигнализирует лампа HL3.

Кнопкой SB3 включите электродвигатель главного привода, при этом на шкафу загорится лампа HL2.

Для включения электромагнита муфты УА1 нажмите педаль SB4, при этом, если ползун находится в исходном положении, по цепи 8-9-15-22-5 включится магнитный пускатель КМ3, который встанет на самопитание по цепи 15-37-22-5 и включает цепи питания электромагнита УА1 и магнитный пускатель КМ2. Магнитный пускатель КМ2 становится на самопитание по цепи 20-19-5 и замыкает цепи питания Электромагнита УА1. Электромагнит УА1 через систему рычагов втянет шатун в подпятник ползуна. При движении ползуна вниз включатель SQ1 разрывает цепь самопитания магнитного пускателя КМ3, который своими контактами отключает электромагнит УА1 и разрывает цепь магнитного пускателя КМ2. При возвращении ползуна в верхнее положение шатун под действием возвратной пружины выпадает в исходное положение. Для повторного включения ползуна нажмите педаль.

При длительном нажатие на педаль непрерывного хода не получается так как при движение вниз конечный выключатель SQ1 отключает магнитный пускатель KM3, который в свою очередь отключает электромагнит и разрывает цепь самопитания магнитного пускателя KM2. Но магнитный пускатель KM2 остается включенным по цепи 15-20-19-5 и своим разомкнутым контактом по цепи 15-22-5 не позволяет включится магнитному пускателю KM3. После опускания педали магнитный пускатель КМ2 отключается и схема готова к повторному циклу.

Меры безопасности при работе на пресс-ножницах НВ5221

• Электрооборудование пресс-ножниц НВ5221 должно быть надежно за­землено и подсоединено к общему заземленному контуру. Для этого в электрошкафу и на передней части станины имеются клемма и болт заземления.
• При длительных перерывах в работе и после окончания смены выключаются цепь управления и вводный автоматический выключатель.
• Обслуживание электрооборудования пресс-ножниц НВ5221 производится электротехническим персоналом.
• Категорически запрещается работать на пресс-ножницах НВ5221 при неисправной блокировке.
• Установку режимов производит наладчик.
• После каждого переключения рукоятка переключателя снимается и находится у наладчика.
• При неисправном электрооборудовании рабочий обязан остановить пресс-ножницы, выключить вводный автоматический выключатель и вызвать электрика.

Запрещается:

1. Резать и пробивать отверстия в профилях и материалах размером больше, чем указано в технических данных при σ_вр= 50 кгс/мм².
2. Работать, со снятым ограждением.
3. Работать на сортолистовой секции без прижимов.
4. Подавать материал со стороны, противоположной располо­жению пультов управления.
5. Чистить и обтирать на ходу пресс-ножницы.
6. Регулировать пресс-ножницы при вращающемся маховике.
7. Исправлять положение заготовки после нажатия педали или рычага.
8. Резать полосу, поверхность которой покрыта масляными пятнами.
9. Работать при неотрегулированном выключателе балансира.
10. Производить наладку при включенном электродвигателе.
11. Работать выкрошенными и затупившимися ножами. В целях повышения мер безопасности обслуживающего персонала на пресс-ножницах предусматриваются переключатель режимов и выключатель цепи управления, расположенный на электрошкафе.
