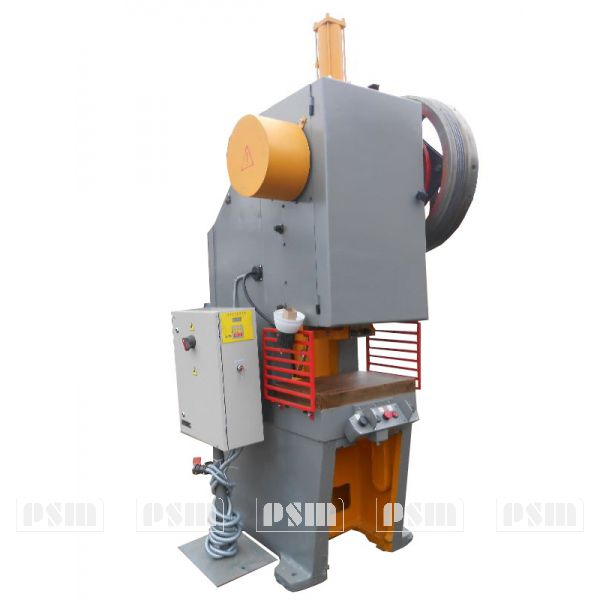

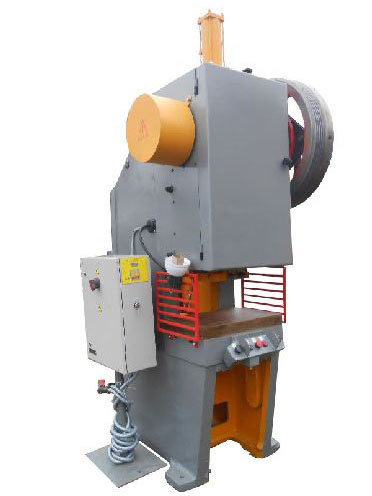

Пресс однокривошипный механический КД2124

Артикул: PSMK100050

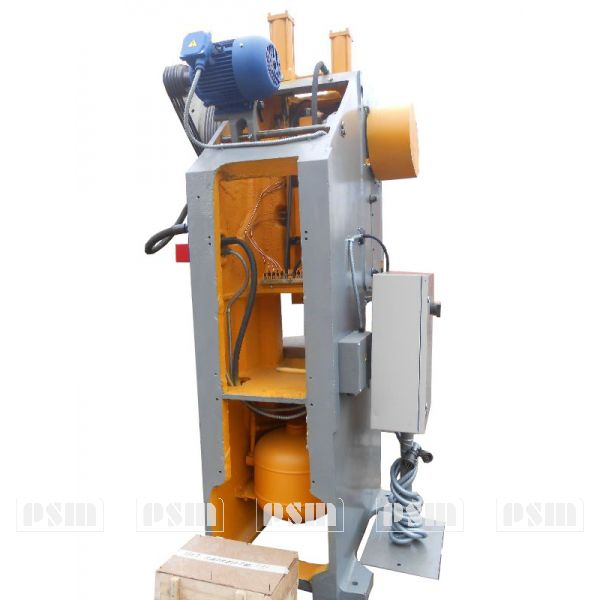

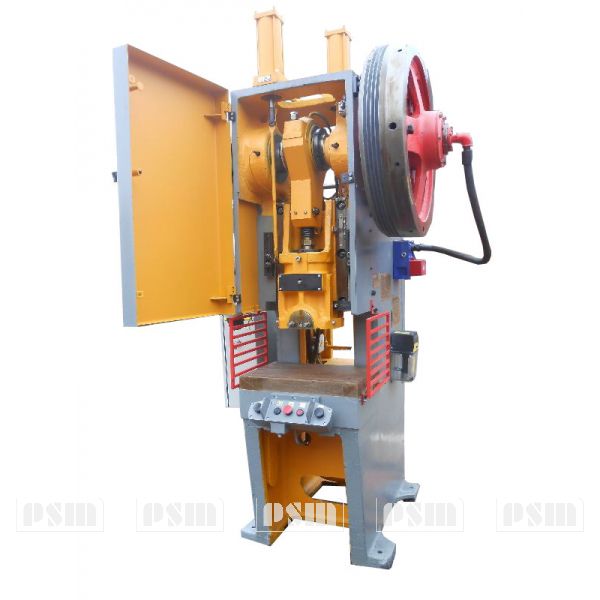

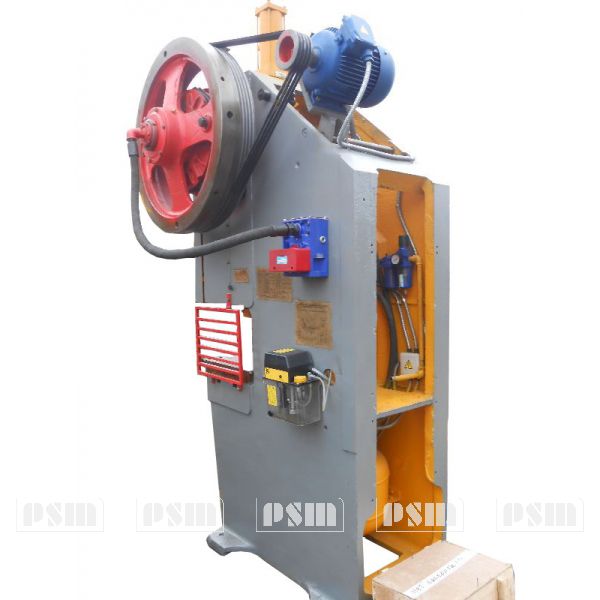

КД2124
КД2124Г
КД2124Г
КД2124Г
КД2124Г
КД2124
КД2124Г
КД2124Г
КД2124Г
КД2124Г
Запросить
коммерческое предложение
Нужна консультация? Закажите обратный звонок
Мы свяжемся с Вами в ближайшее время
Остались вопросы? Свяжитесь с нами удобным способом
Назначение
Характеристики
Описание
Комплектация

Назначение однокривошипного механического пресса КД2124

Пресс однокривошипный открытый простого действия КД2124 представляет собой пресс усилием 250 кН.

Станок представляет собой универсальный пресс, который подходит для резки, штамповки, вырубки, гибки и неглубокой вытяжки и т.д. Но он не подходит для формования методом выдавливания.

Если пресс оснащен автоматической подачей, он может работать в полуавтоматическом режиме. Пресс может работать как на одиночных, так и на непрерывных ходах.

Номинальное усилие достигается, не доходя 4 мм до крайнего нижнего положения ползуна.

Для обеспечения точности изделий и увеличения срока службы штампа и станка максимальное усилие не должно превышать 75% номинального значения. Когда объем формования превышает 5 мм, усилие прижима будет меньше номинального.

Пресс изготавливается для эксплуатации в районах с умеренным климатом УХЛ категории размещения 4 по ТУ 3828-001-23881227-2014 с дополнительным требованием ‒ нижнее значение температуры воздуха не менее 5˚С, и в районах с сухим и влажным тропическим климатом 0 категории размещения 4.

Технические характеристики КД2124

Номинальное усилие пресса, кН (тс)250 (25)
Ход ползуна регулируемый, мм:5-65
Частота ходов ползуна, мин-1:140
Размеры стола, мм500х340
Диаметр отверстия в столе, мм210
Размеры отверстия в столе, мм250х170
Максимальное расстояние между столом и ползуном в его нижнем положении при наибольшем ходе, мм250
Расстояние от оси ползуна до станины (вылет), мм190
Расстояние между стойками станины в свету, мм240
Величина регулировки расстояния между столом и ползуном, мм55
Толщина подштамповой плиты, мм50
Размеры ползуна, мм280x225
Диаметр отверстия в ползуне под хвостовик, мм40А3
Глубина отверстия в ползуне под хвостовик, мм60
Максимальный ход выталкивателя в ползуне, мм30
Наибольшее число ходов ползуна в минуту на одиночном режиме50
Высота стола над уровнем пола, мм820
Наибольшая площадь среза, мм2:
- при δср=40 кгс/мм2480
- при δср=50 кгс/мм2390
- при δср=60 кгс/мм2330
Технологическая работа пресса, Дж, не менее:
- при непрерывном ходе21
- при одиночном ходе42
Расход сжатого воздуха на одно включение пресса, л2,5
Мощность электродвигателя привода при ПВ 25%, кВт3
Мощность электродвигателя привода при ПВ 100%, кВт1.6
Ремни приводные, шт.6
Маховик:
- диаметр внешний, мм737
- диаметр внутренний, мм600
- ширина, мм165
- масса, кг210
Длина1170
Ширина1190
Высота2110
Масса, кг2100

УСТРОЙСТВО ПРЕССА КД2124 И ЕГО СОСТАВНЫХ ЧАСТЕЙ

Пресс состоит из следующих основных узлов: станины, привода, муфты-тормоза, вала эксцентрикового, ползуна, воздухораспределителя.

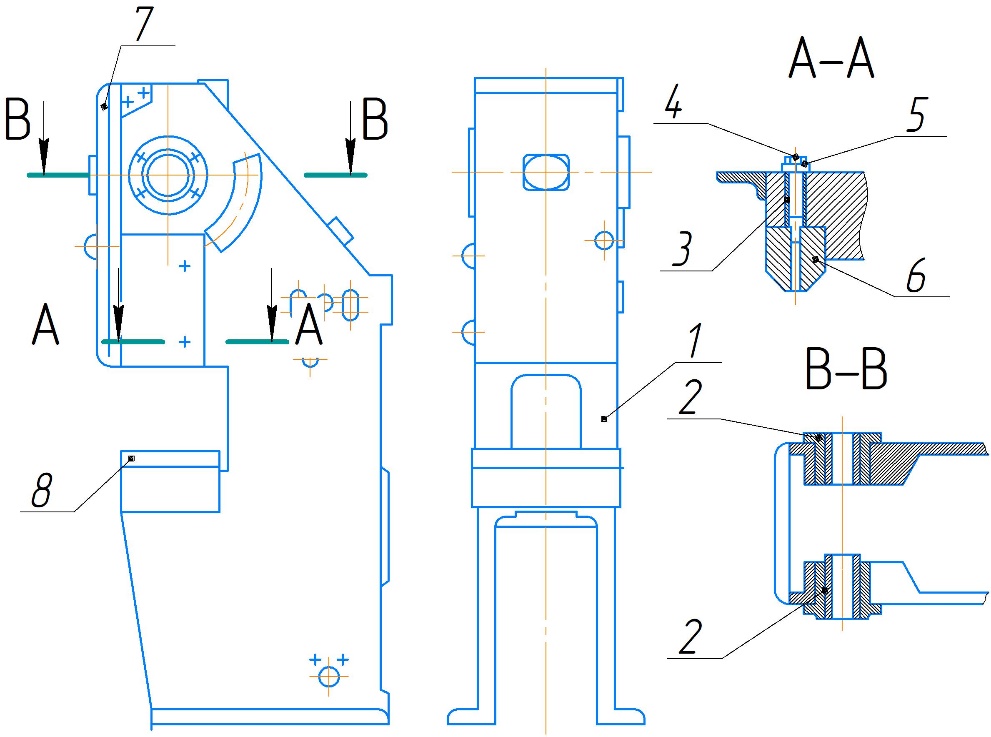

Станина однокривошипного пресса КД2124

Станина – литая из чугуна, коробчатой формы, воспринимает все усилия, возникающие при штамповке.

1 – станина; 2 – буксы; 3 – втулка; 4 – болт; 5 – гайка; 6 – направляющая; 7 – дверка; 8 – подштамповая плита.

В верхней части станины в буксах 2 запрессованы бронзовые втулки, служащие опорой для эксцентрикового вала. С левой стороны станины имеется увеличенный диаметр буксы для удобства монтажа и демонтажа эксцентрикового вала, сзади станины – платик для подмоторной плиты, на которой устанавливается электродвигатель. Спереди, на специально обработанных местах станины крепятся призматические направляющие ползуна 6, из которых левая регулируемая.

Регулировка направляющей осуществляется винтами с помощью резьбового соединения 3, 4, 5.
Передняя часть станины закрыта дверкой 7.

На рабочей плоскости стола закреплена подштамповая плита 8. Для крепления штампов на плите имеются Т-образные пазы.
Для работы на провал в столе и плите предусмотрены отверстия.

Ползун однокривошипного пресса КД2124

Ползун является рабочим органом пресса, к которому крепится верхняя часть штампа.

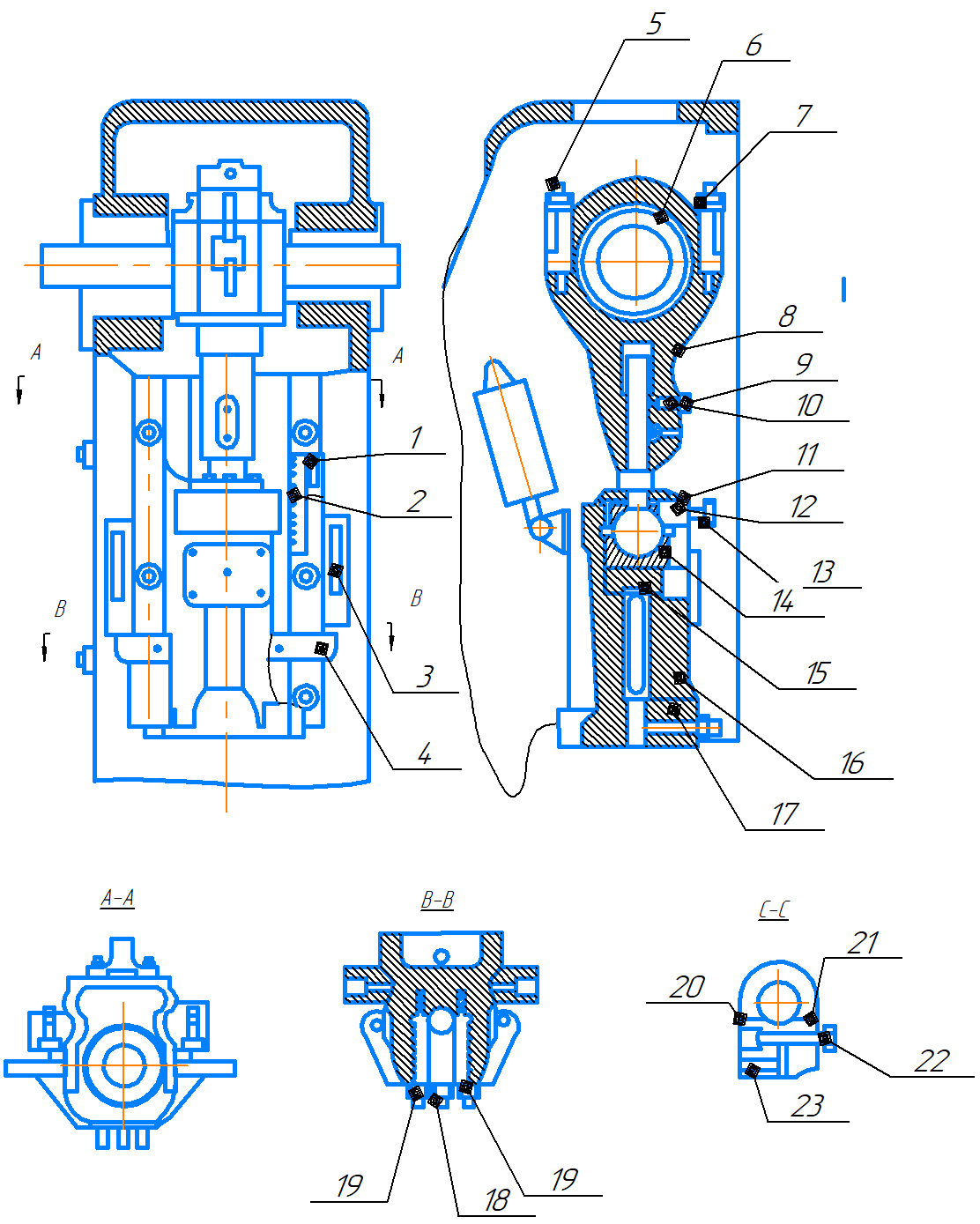

1 – указатель; 2 – линейка; 3 – регулируемые упоры; 4 – планка выталкивателя; 5 – шпилька; 6 – вкладыш; 7 – крышка; 8 – шатун; 9 – фиксатор; 10 – регулировочный винт; 11 – гайка; 12 – вкладыш; 13 – винт; 14 – опора; 15 – предохранительная шайба; 16 – ползун; 17 – прижим; 18 – винт; 19 – шпильки с гайками; 20 – стопорная втулка; 21 – стопорная втулка; 22 – стягивающий винт; 23 – шпонка.

Ползун пресса изготовлен из высокопрочного чугуна, коробчатой формы и призматическими двухсторонними направляющими.
Крепление ползуна на эксцентриковом валу осуществляется посредством разъемного шатуна 8, между корпусом и крышкой 7 которых установлены бронзовые вкладыши 6 подшипника, охватывающие эксцентриковую втулку.

Крышка шатуна крепится шпильками 5. В шатун снизу ввернут регулировочный винт 10, шаровая головка которого заключена между опорой 14 и вкладышем 12 поджимаемым гайкой 11. Опорой подпятника служит предохранительная шайба 15, рассчитанная на разрушение при перегрузке пресса.

Ходовая посадка шаровой головки регулировочного винта 10 обеспечивается затяжкой гайки 11, после чего гайка стопорится винтом 13.
Регулировка величины штамповочного пространства производится вращением регулировочного винта 10при помощи червяной пары 24-25. Установленная величина штампового пространства фиксируется стопорными втулками 20 и 21, которые стягиваются винтом 22.
Нижний предел регулировки штампового пространства ограничивается фиксатором 9. Величина регулировки определяется по линейке 2.

В нижней части ползуна расположены отверстия для крепления верхней плиты штампа.

Крепление штампа за хвостовик осуществляется прижимом 17 посредством двух шпилек с гайками 19. Стопорный винт 18 служит для отталкивания прижима 17 при снятии штампа. В пазе ползуна расположена планка выталкивателя 4. Упором для планки выталкивателя служат два регулируемых упора 3, закрепленных в станине.

При сборке узла ползуна стопорные втулки 20 и 21 и стягивающий винт
22 собираются отдельно как это показано на разрезе С-С, после чего вставляются в гнездо ползуна и фиксируются от радиального проворота предварительно поставленной
Т-образной шпонкой 23.

Указатель 1 показывает верхнее положение ползуна после соответствующей регулировки величины хода ползуна и межштампового пространства. Для этой цели, после указанных регулировок, необходимо сдвинуть и зафиксировать указатель 1 в таком положении, чтобы риска указателя совпадала с риской мертвой точки ползуна (фиксировать на линейке 2).

Привод однокривошипного пресса КД2124

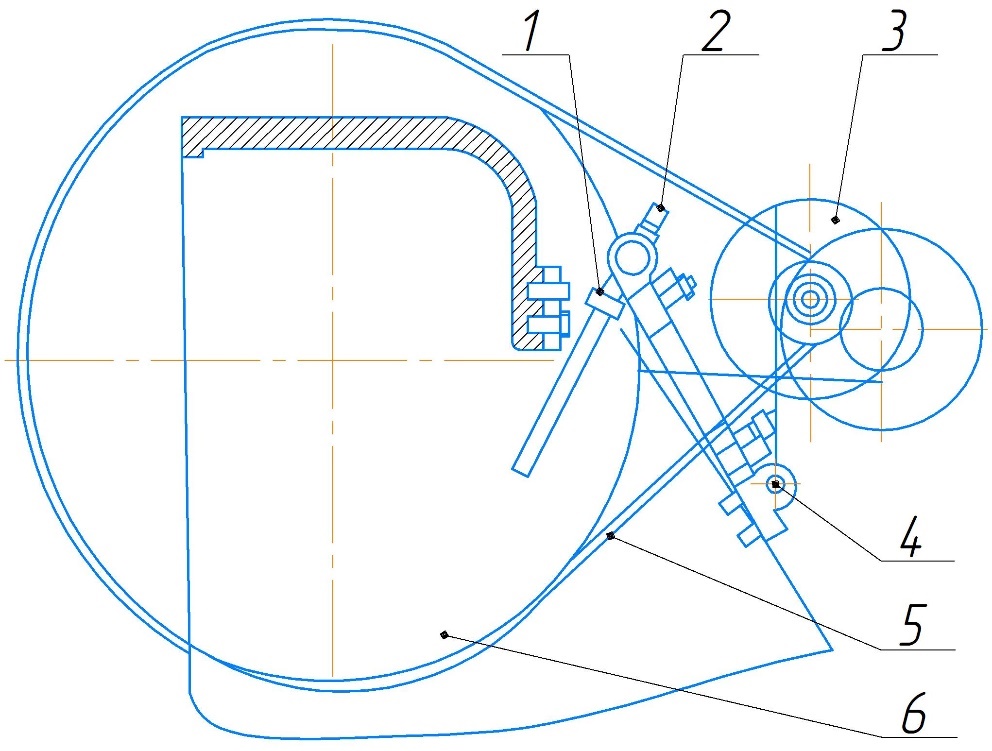

1 – гайка; 2 – винт; 3 – электродвигатель; 4 – подмоторная плита; 5 – клиноременная передача; 6 – маховик.

Привод пресса осуществляется от электродвигателя 3 через клиноременную передачу 5, маховик 6 с вмонтированной в него муфтой-тормозом к эксцентриковому валу.

Электродвигатель расположен на сдвигающейся подмоторной плите 4.

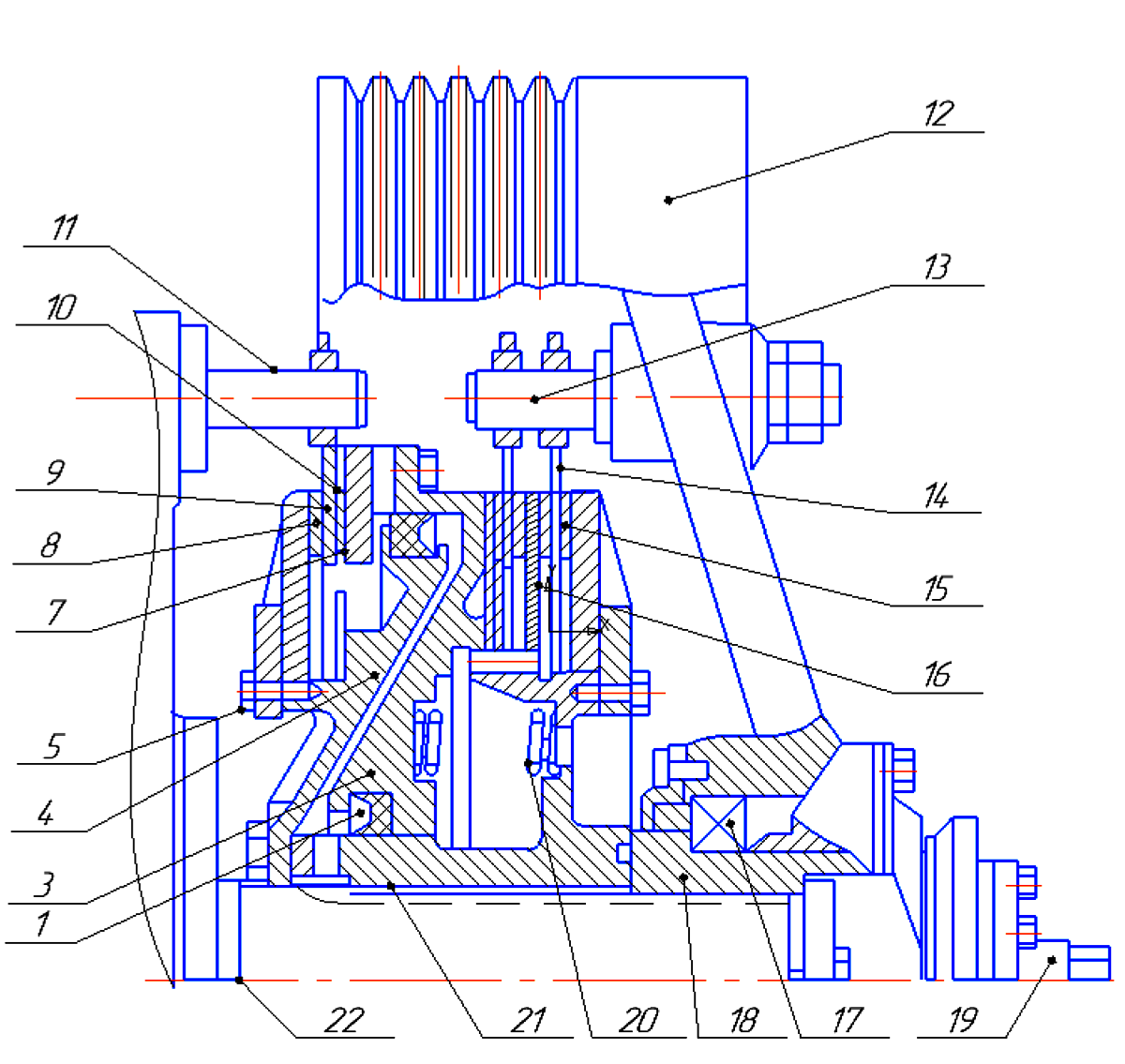

Муфта однокривошипного пресса КД2124

Муфта пневмофрикционная однодисковая.

Устройство «Муфта-тормоз» состоит из нормализованного узла «муфта-тормоз», воздухоподводящей головки 19 и маховика 12, опорами которого являются радиальные шарикоподшипники 17, насаженные на втулку 18, которая в свою очередь устанавливается на вал эксцентриковый 22.

Собственно сама муфта-тормоз, жестко сблокированная многодисковая фрикционная с пневматическим включением, состоит из следующих частей:
• ведущей – ведущих дисков 14 муфты с фрикционными накладками 15;
• ведомой – ступицы с неподвижно присоединенным поршнем 4, цилиндра 3, перемещающегося вдоль оси, опорных дисков 8, установленных на резьбе ступицы 21 и поршня 4, нажимного диска 7 тормоза, установленного жестко на цилиндре, промежуточного диска 16 муфты;
• тормозной – тормозного диска 10 с фрикционными накладками.

Устройство «Муфта-тормоз» работает следующим образом: сжатый воздух через воздухоподводящую головку 19, вал эксцентриковый 22 поступает в пневмокамеру 1 и перемещает цилиндр 3 вдоль оси вала эксцентрикового в сторону муфты и зажимает ведущие диски 14 муфты, связанные с постоянно вращающимся маховиком 12 через пальцы 13, обеспечивая передачу крутящего момента через ступицу 21 на вал эксцентриковый 22.
В момент торможения вала эксцентрикового 22 сжатый воздух из пневмокамеры выпускается в атмосферу через воздухоподводящую головку 19, соединительный рукав и клапан трехходовой сдвоенный сблокированный.

При этом цилиндр 3 под воздействием пружин 20 возвращается в сторону тормоза и зажимает тормозной диск 10, сидящий на пальцах 11, связанных со станиной 9. При этом происходит торможение подвижных частей пресса.

Вал эксцентриковый однокривошипного пресса КД2124

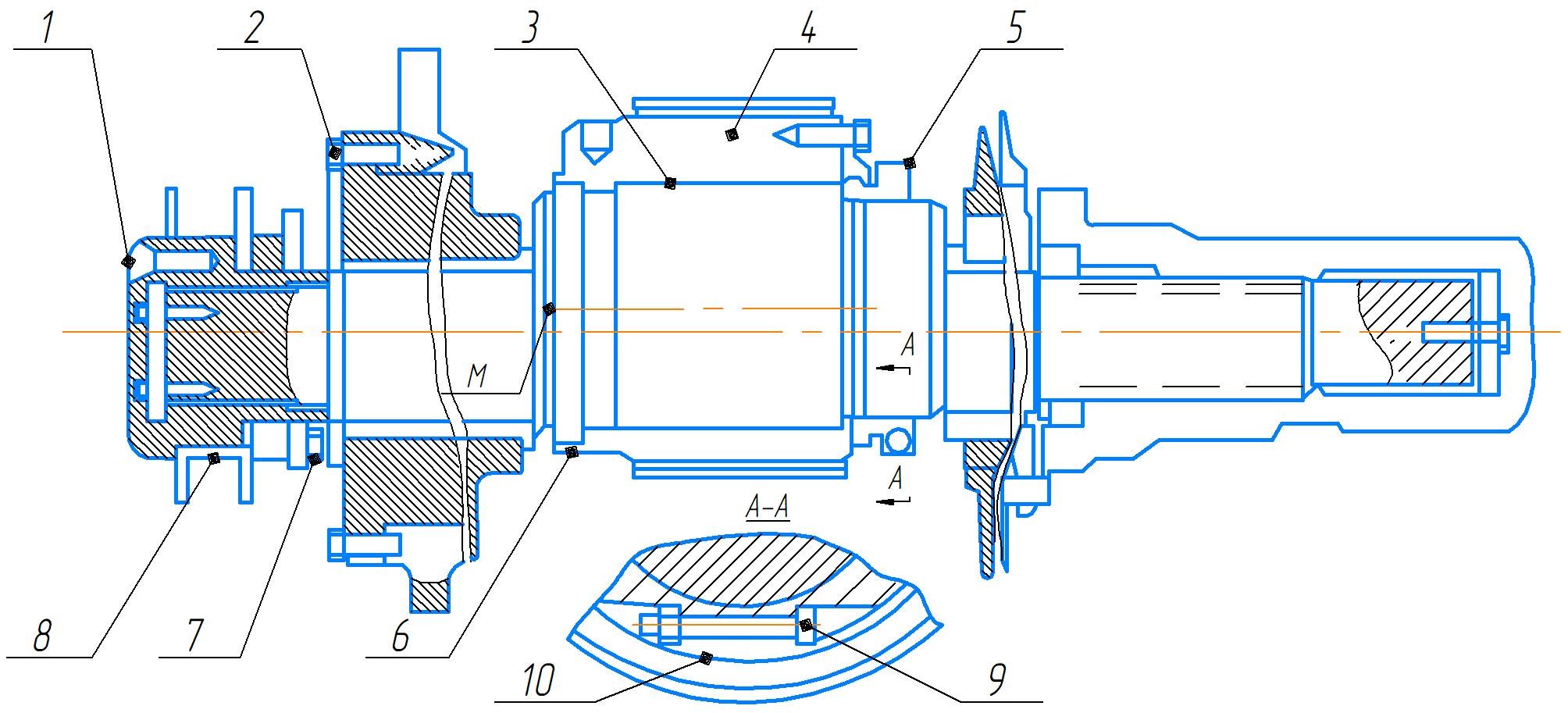

Узел вала состоит из собственно эксцентрикового вала 3, эксцентриковой втулки 4, буксы 2 и переходной втулки 1, предназначенной для установки средств механизации на прессе.

Регулировка величины хода ползуна осуществляется вращением эксцентриковой втулки 4, которая входит в зацепление с валом 3 через зубчатое эвольвентное зацепление и выводится из зацепления вращением гайки 5.

При этом во избежание смещения шатуна необходимо между шатуном и буксой станины вложить деревянную проставку.
После установки необходимой величины хода ползуна эксцентриковая втулка вводится в зацепление с эксцентриковым валом и стопорится болтом 9, а деревянная проставка удаляется.

Остановка ползуна в верхней мертвой точке, после изменения величины хода ползуна, осуществляется вращением втулки 8.

ПНЕВМАТИЧЕСКАЯ СИСТЕМА ОДНОКРИВОШИПНОГО ПРЕССА КД2124

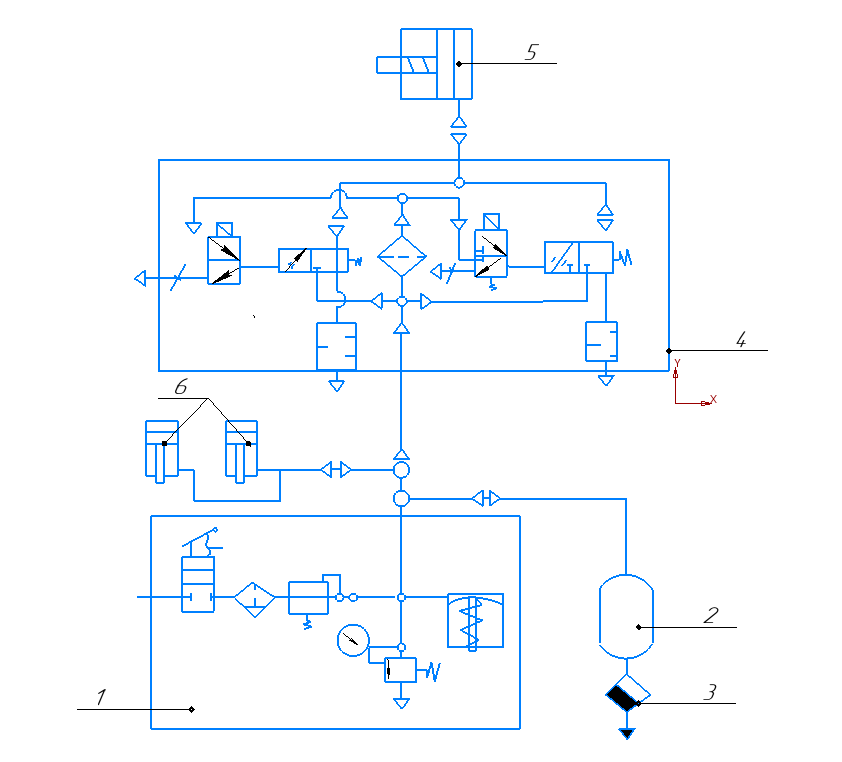

Схема пневатическая

Пневосистема пресса состоит из блока кондиционирования, ресивера, пневмораспределителя, муфты-тормоза и уравновешивателей.

1 - Блок кондиционирования ; 2 - Ресивер; 3 - Сливное отверстие; 4 - Пневмораспределитель; 5 - Муфта-тормоз; 6 - Уравновешиватель.

Давление воздуха, поступающего из общезаводской магистрали, должно быть не менее 5 атм.

Сжатый воздух поступает через фильтр-влагоотделитель, маслораспылитель, регулятор давления с манометром в ресивер. Регулятор давления настраивается на 4,5 атм.

Из ресивера сжатый воздух поступает по одной магистрали к уравновешивателю ползуна, а по другой – через пневмораспределитель к муфте.

Для слива конденсата из ресивера предусмотрен сливной клапан.

Управление работой муфты-тормоза осуществляется через клапан, трехходовой сдвоенный сблокированный, Camozzi. При подсоединении распределителя к прессу ни в коем случае нельзя употреблять пеньку в качестве уплотнительного средства.

ВНИМАНИЕ: Нормальная работа клапана управления обеспечивается абсолютно чистым сжатым воздухом. В машину подается сжатый очищенный воздух.

Автоматическая циркуляционная смазка

Автоматическая циркуляционная смазка осуществляется от станции жидкой смазки.
Номинальное давление в системе 0,25 мПа, минимальное – 0,15 МПа.
Станция работает на масле индустриальном И-20А ГОСТ 20799-88 в интервале температур 10º…50ºС.
Централизованная смазка производится от станции СМЕ через дозирующие питатели.
Резервуар станции СМЕ заполняют вручную через крышку.

ПРИНЦИП РАБОТЫ ПРЕССА КД2124

При включении пресса на один из предусмотренных режимов работы включаются электромагниты воздухораспределителя.
При этом воздух поступает к муфте и тормозу. В результате ведущие диски муфты включаются, а тормозные разжимаются, срабатывает бесконтактный выключатель (БВК) и отключает электромагнит воздухораспределителя.
Доступ сжатого воздуха в муфту-тормоз прекращается, муфта отключается, включается тормозная часть, и ползун останавливается в верхней мертвой точке.

ПОРЯДОК УСТАНОВКИ ПРЕССА КД2124

Распаковка

Пресс поставляется в собранном виде, упакованным со всеми комплектующими деталями.
После распаковки следует осмотреть пресс и проверить комплектность поставки, руководствуясь упаковочной ведомостью.

Транспортирование

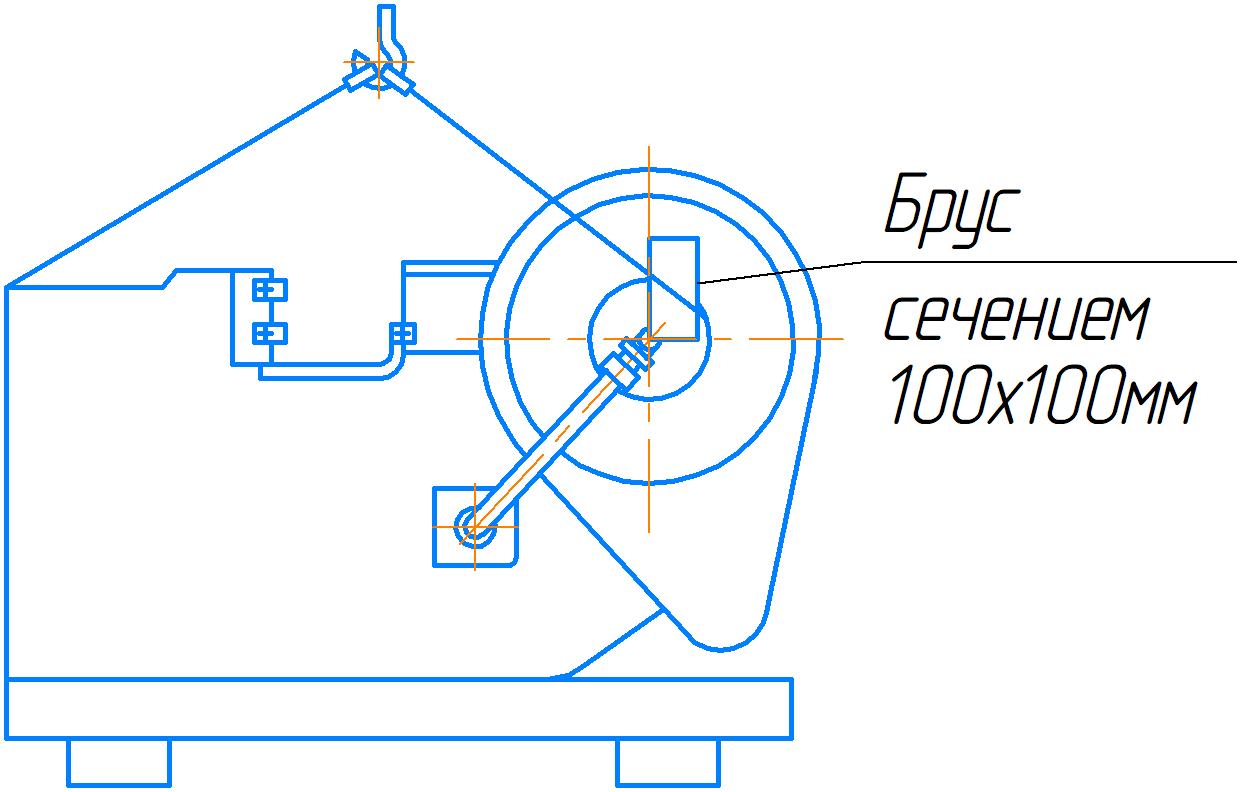

Транспортировку прессов в распакованном виде следует производить согласно схеме:

При подъеме пресса необходимо иметь и виду, что центр тяжести пресса смещен относительно оси пресса в сторону маховика.

Зачаливание пресса необходимо производить за рым-болт в верхней части станины.

Установка

Установка пресса на фундамент производится по уровню при помощи клиньев. Пресс выверяют по плоскости стола в продольном и поперечном направлениях. Отклонение плоскости стола от горизонтального положения не должно превышать 0,1 мм на длине 300 мм в обоих направлениях.

Под выведенный по уровню пресс подливают бетон. После затвердевания бетона окончательно затягивают гайки фундаментных болтов, при этом проверяется горизонтальность плоскости стола.

Воздухопровод пресса подключают к заводской сети, при этом для наклоняемых прессов подключение воздухопровода необходимо выполнять гибким шлангом, выдерживающим давление воздуха заводской сети.

ПРЕСС И ЭЛЕКТРОШКАФ ПЕРЕД ПОДКЛЮЧЕНИЕМ К ЭЛЕКТРИЧЕСКОЙ СЕТИ ДОЛЖНЫ БЫТЬ НАДЕЖНО ЗАЗЕМЛЕНЫ.

ЭЛЕКТРООБОРУДОВАНИЕ ПРЕССА КД2124

Общие сведения

Применяемое на прессе электрооборудование состоит из:
а) электродвигатель главного привода
б) маслостанция
в) электромагнит
г) бесконтактный конечный выключатель
д) пульт управления
е) педаль
е) электрошкаф с системой управления

Электросхема предусматривает возможность работы пресса в режиме: «Одиночный ход», «Непрерывные ходы», «Толчок», «Ручной поворот».
Управление прессом осуществляется с помощью системы управления.

Пресс механический КД2124, общий вид пресса кд2124 пресс кд 2124 кто выпускал тип кривошипного пресса кд2124. пресс кд2124 паспорт, Запчасти на пресс КД2124 2124 кд2124к. Пресс однокривошипный открытого простого действия с усилием 25 кН КД 2124 технические характеристики, Прес-2124 Фирма производитель кд2124 предохранительная шайба кд2124. КД2124, кд2124 технические характеристики пресс кривошипный кд2124г (25 тонн) технические характеристики пресса кд 2121. пресс кд2124, продам пресс кд 2124 предохранительные шайбы пресса КД2124 пресс кд2124 запчасти. подштамповая плита и размеры ползуна пресса кд2124, пресс 2124 технические характеристики КД2124Г Пресса КД2124Г. пресс кривошипный механический кд2124, паровой пресс kd supremacy размеры подштамповой плиты пресса кд2124 пресс кд2124 бу. Пресс однокривошипный механический КД 2124Г, шайба предохранительная пресс к-2019г продам бу прессы кд2122и кд2124 под восстановление пердохранительная шайба кд-2124. КД 2124г, пресс кд2124г пресс кд2124 производитель запасные части к прессу КД2124. КД2124Г характеристика, пресс кд2124 предохранительная шайба размеры кд2124 подштамповая плита пресс с усилием 25 кН. купит пресс 2124,

Пресс однокривошипный открытый простого действия КД2124 предназначен для выполнения различных операций холодной штамповки листового материала: вырубки, пробивки, неглубокой вытяжки и т.д. Может работать как на одиночных, так и на непрерывных ходах (при оснащении автоматическими подачами - шиберными, валковыми). Пресс, оснащённый автоматической подачей, может использоваться в автоматических и поточных линиях.

Стандартная комплектация КД2124

  1. Пресс однокривошипный открытый ненаклоняемый
    простого действия усилием 250 кН в сборе.
  2. Документация:
    - Руководство по эксплуатации.
    - Технический паспорт
    - Декларация ТР ТС.
