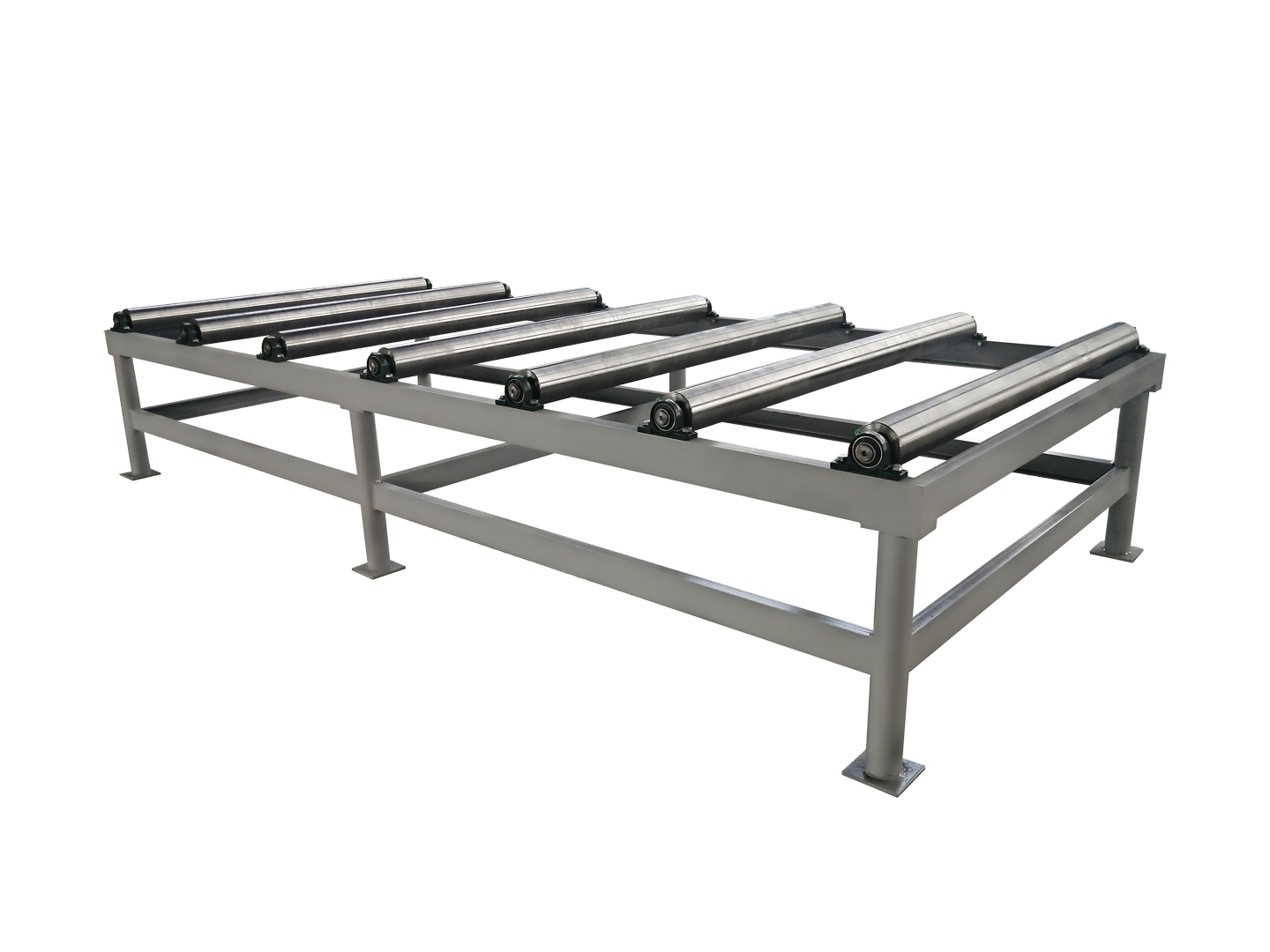

Рольганг неприводной РН-2000

Артикул: PSMV010010
РН-2000
Рольганг неприводной РН-2000
Рольганг неприводной РН-2000
Рольганг неприводной РН-2000
Рольганг неприводной РН-2000
Рольганг неприводной РН-2000
Рольганг неприводной РН-2000
РН-2000
Рольганг неприводной РН-2000
Рольганг неприводной РН-2000
Рольганг неприводной РН-2000
Рольганг неприводной РН-2000
Рольганг неприводной РН-2000
Рольганг неприводной РН-2000
Запросить
коммерческое предложение
Нужна консультация? Закажите обратный звонок
Мы свяжемся с Вами в ближайшее время
Остались вопросы? Свяжитесь с нами удобным способом
Назначение
Характеристики
Описание
Комплектация

Назначение рольганга РН-2000

Рольганг неприводной рамный РН-2000 предназначен для подачи листового материала, сортового проката и иного сырья в зону обработки.

Исполнение

Рольганг изготавливается в климатическом исполнении УХЛ категории размещения 4 по ГОСТ 15150-69 и предназначается для эксплуатации в помещениях с температурой воздуха от +1 до +40 С.

Группа условий эксплуатации 1 согласно ГОСТ 15150-69.

Рольганг соответствует требованиям безопасности по ГОСТ 12.2.017-86, ГОСТ 12.2.003-74, ГОСТ 12.1.003-83, ГОСТ 12.2.049-80.

На рольганге разрешается работать только после ознакомления с его устройством.

Технические характеристики РН-2000

Максимальные размеры подаваемого листа (мм)6000х2000х20
Наибольшая масса подаваемого листа(кг)2000
Длина ролика (мм)2000
Диаметр ролика (мм)133
Расстояние между осями ( мм)800, 1200
Высота рабочей поверхности (мм)770
Длинна4590
Высота770
Ширина2180

УСТРОЙСТВО РОЛЬГАНГА НЕПРИВОДНОГО РН-2000

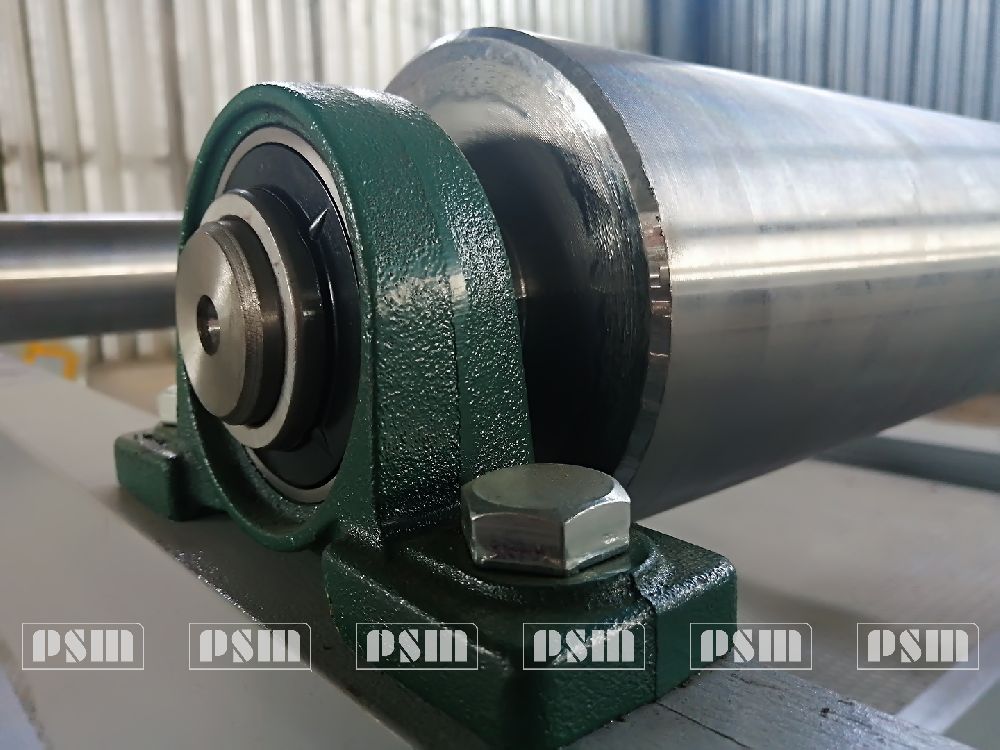

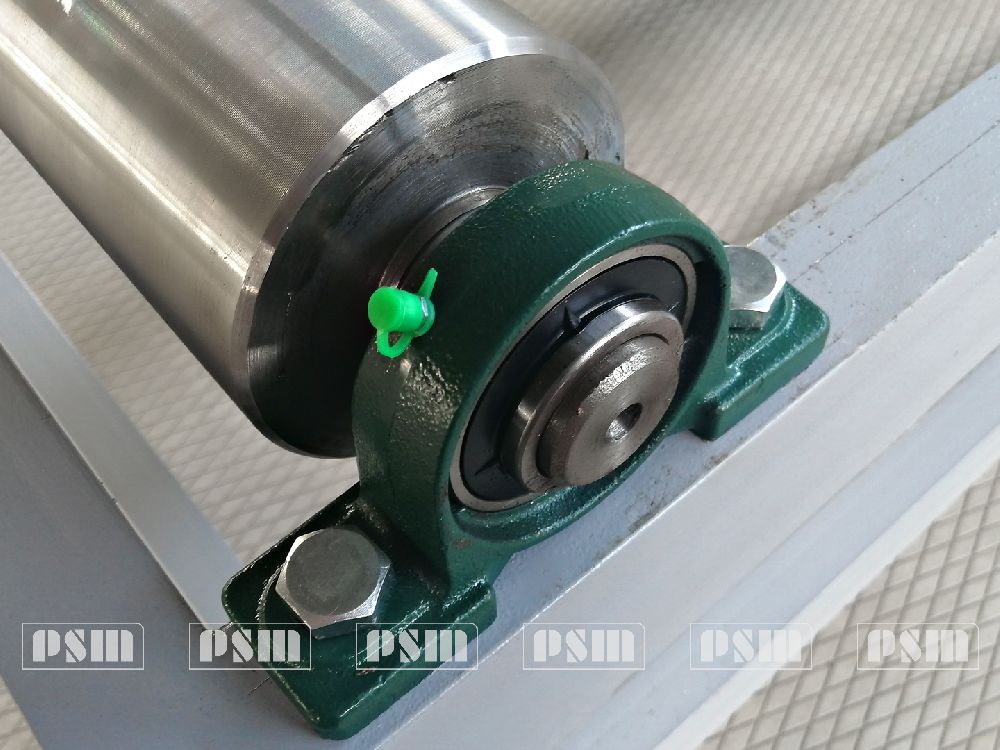

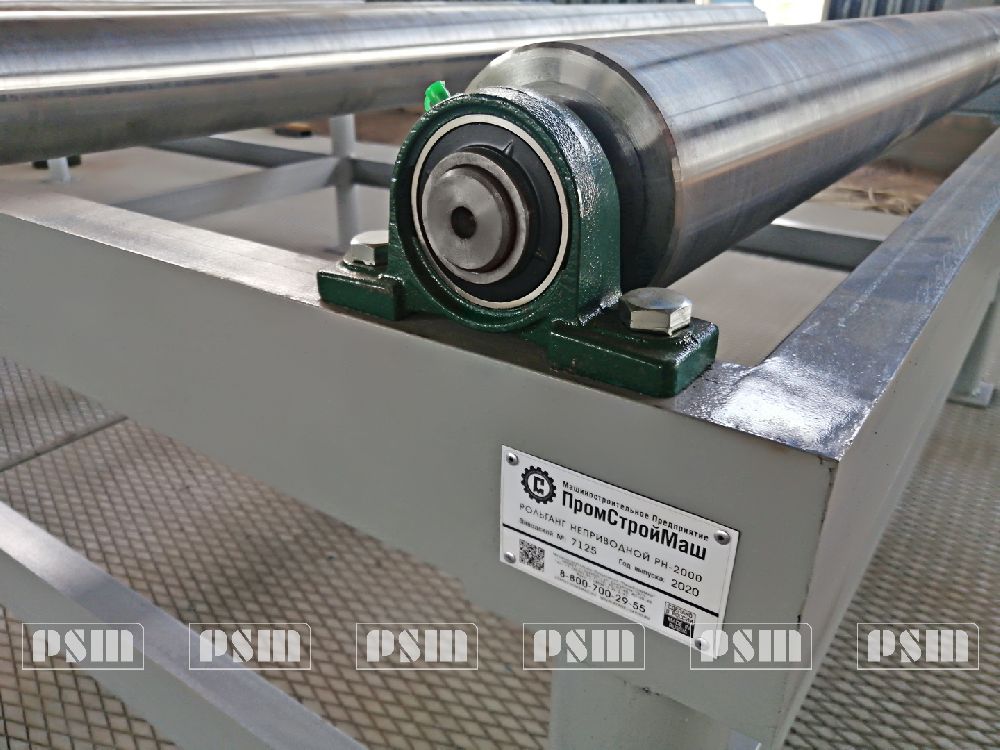

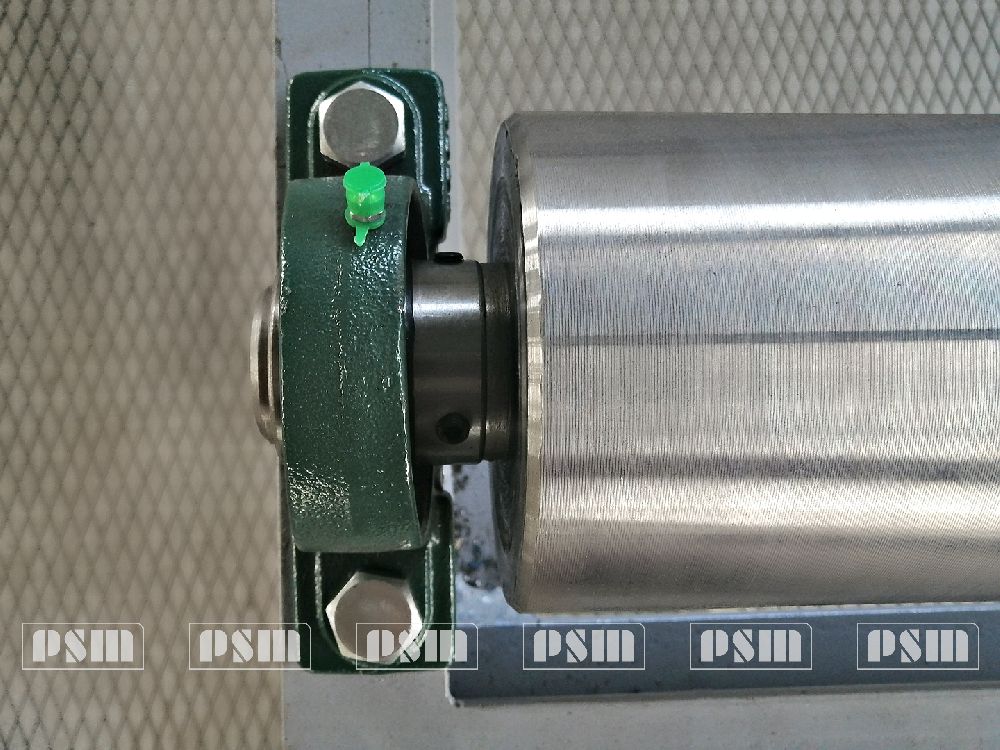

Рольганг неприводной рамный состоит из рамы, на которой установлены роликовые опоры.

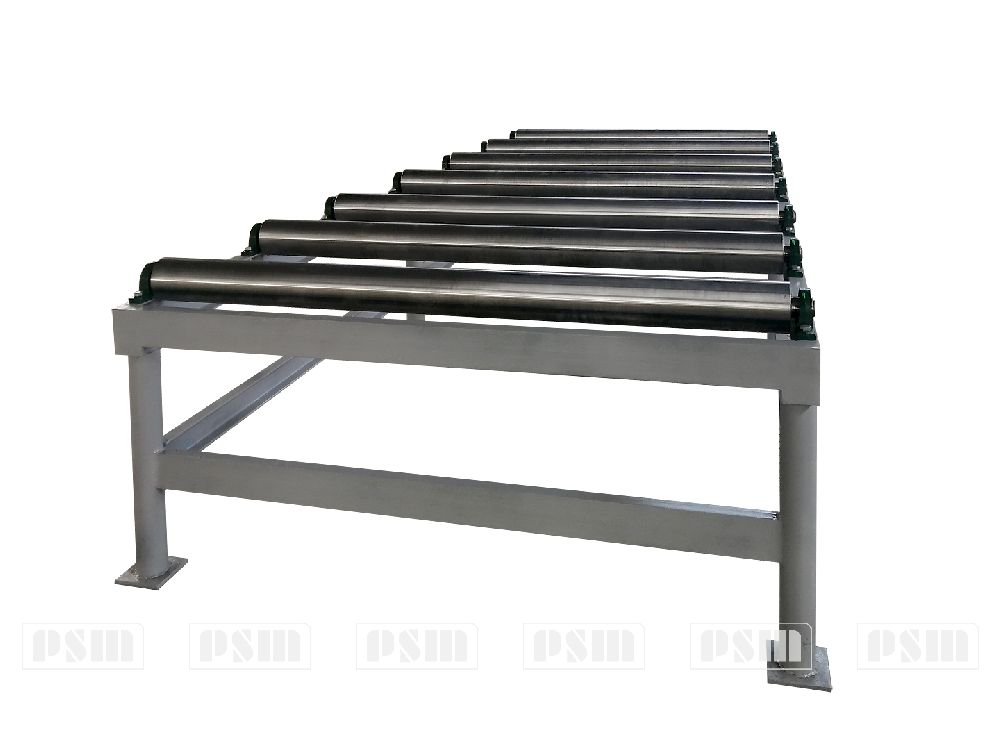

Общий вид ролганга РН-2000 представлен на рисунке ниже.

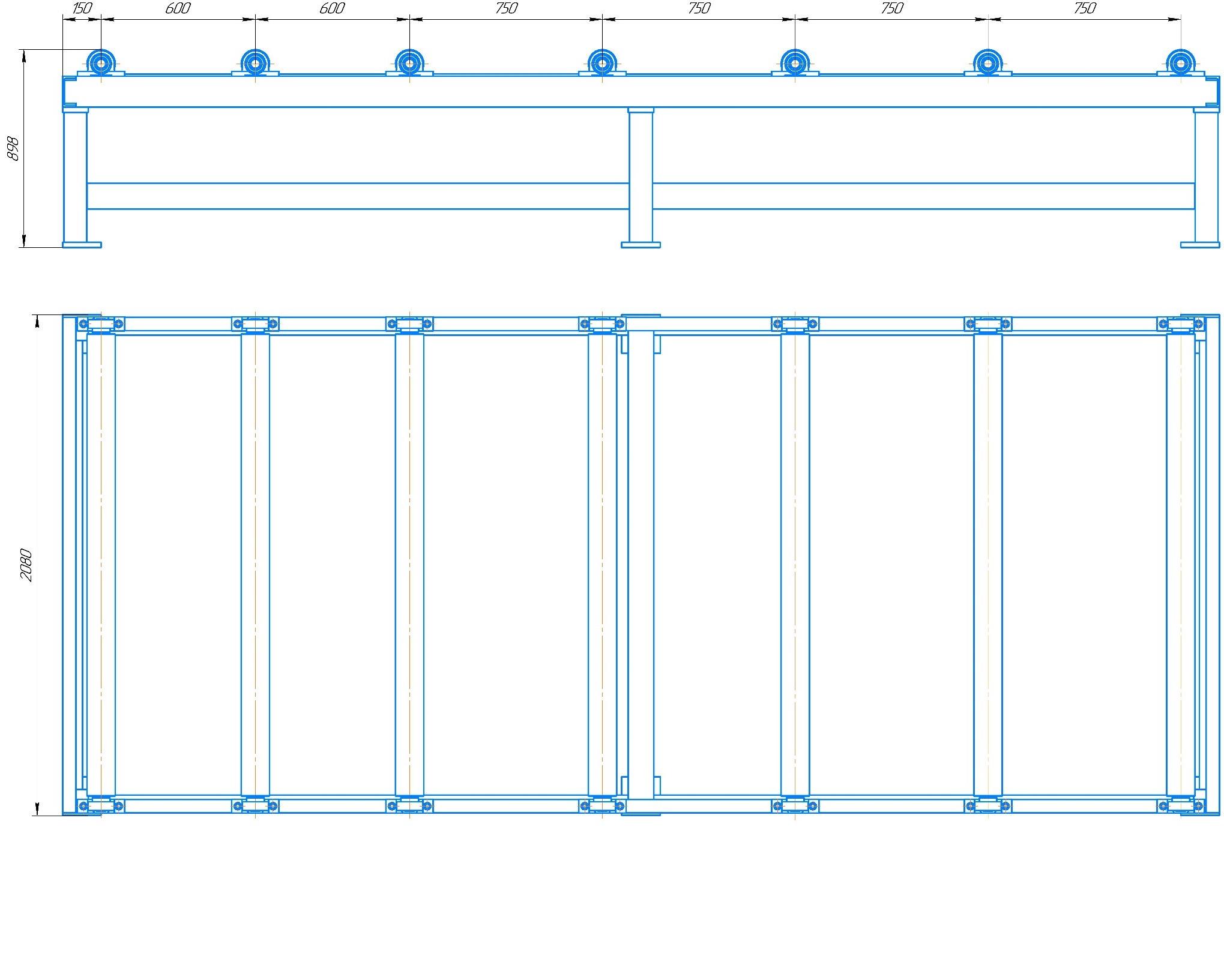

Схема устройства рольганга неприводного РН-2000

ПОДГОТОВКА РОЛЬГАНГА К РАБОТЕ

Рольганг поставляется Заказчику в собранном виде.

Документы, прилагаемые к рольгангу, вкладываются в непромокаемый пакет.

При получении изделия проверить его комплектность и отсутствие транспортных дефектов.

Удаление временной противокоррозийной защиты ВЗ-1 производится в соответствии с ГОСТ 9.014-78.

Смазку трущихся поверхностей необходимо производить вручную, регулярно.

Установка, монтаж и эксплуатация рольганга на заводе-потребителе должны осуществляться в соответствии с указаниями, изложенными в настоящем руководстве и руководстве по эксплуатации на рольганг.

ПОРЯДОК РАБОТЫ

После подготовки устройства к работе, на него укладывается лист, подлежащий обработке. Подача листа или проката в зону обработки производится при помощи рольганга вручную.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Наименование неисправности

Вероятная причина

Метод устранения

Не вращаются ролики

Перегрузка рольганга.

Проверить загрузку.

По Техническому Заданию заказчика рольганги неприводные могут изготавливаться шириной до 4000 мм, при этом могут измениться габаритные размеры и масса рольганга. Подробное ТКП можно получить после предоставления Технического Задания. Технические изменения, существенно не влияющие на характеристики рольгангов неприводных, завод-изготовитель оставляет за собой.

Стандартная комплектация РН-2000

  • РН-2000.00.000 - Рольганг неприводной в сборе - 1шт.
  • РН-2000.00.001 - Руководство по эксплуатации. Паспорт - 1 к-кт
  • Сертификат качества - 1шт.
